横浜市都筑区の株式会社ケービーエスで、スズキ アルト エコ（HA35S）の左側面のへこみを、板金と左リヤドアの交換で直しました。この車は、ケービーエスの勝田レンタカーで貸し出している軽自動車です。左前ドアは交換せず、研いだ鉄板に工具の先を当てて外へ引き、形を戻す引き出し板金で直しています。リヤフェンダーとも呼ぶクォーター（後輪の上の側面）も、取り替えず板金で直しました。左リヤドアは取り寄せたドアに替え、外したリヤバンパーとあわせて、車体と同じカラー番号ZUDの白で塗りました。
ドアからクォーターまで線のようなへこみが続いたときは、パネルを何枚替えるのか、直した所だけ色が浮かないかを、まず知りたいところです。このアルト エコも、お客様の車をお預かりするのと同じ、自社の板金塗装工場で直しています。修理の前は、リヤドアだけでなく、前ドアの取っ手の下とクォーターの後ろにもへこみがありました。
修理前と修理後｜アルト エコの板金したパネルと交換したドア

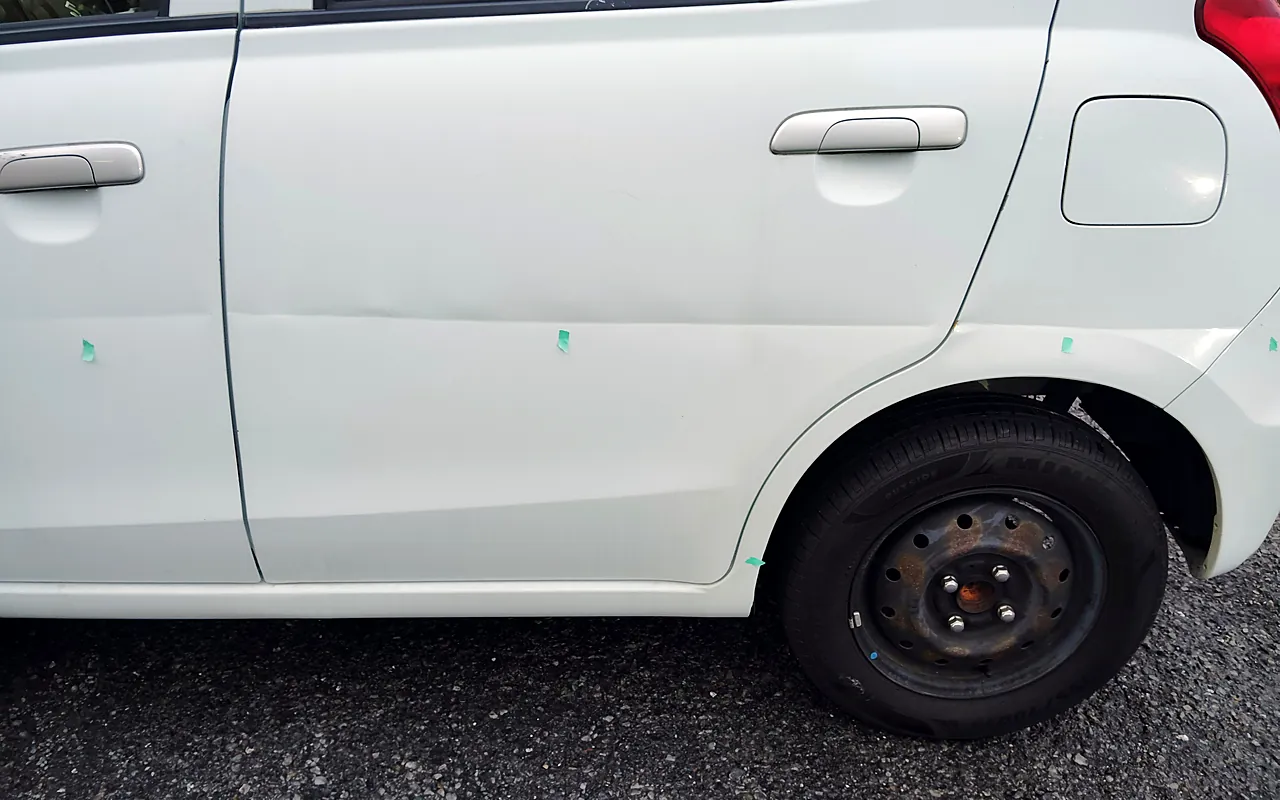

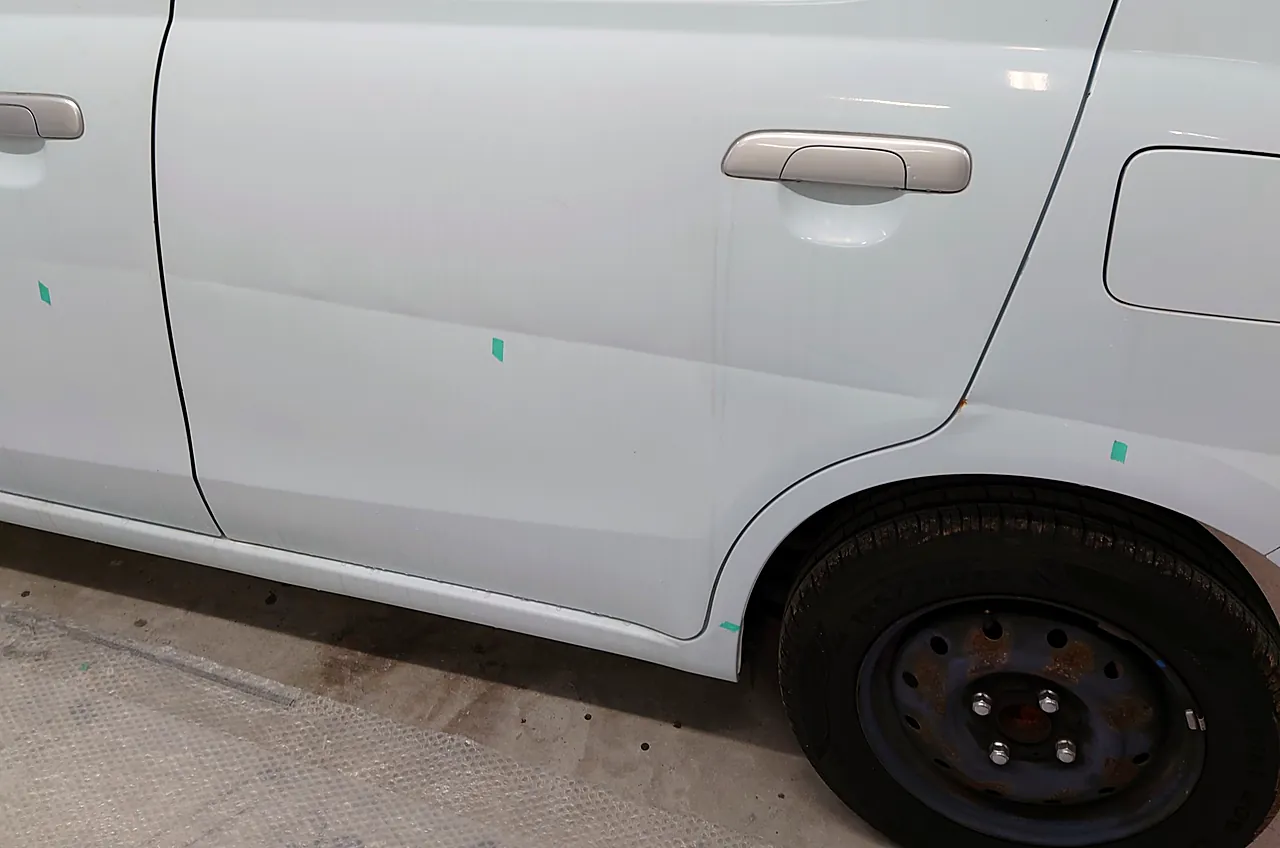

左の写真が修理前、右の写真が修理後で、写っているのは左リヤドアからクォーターです。修理前は、ドアの中ほどの高さに横の線が通り、緑のテープの印が並んでいます。

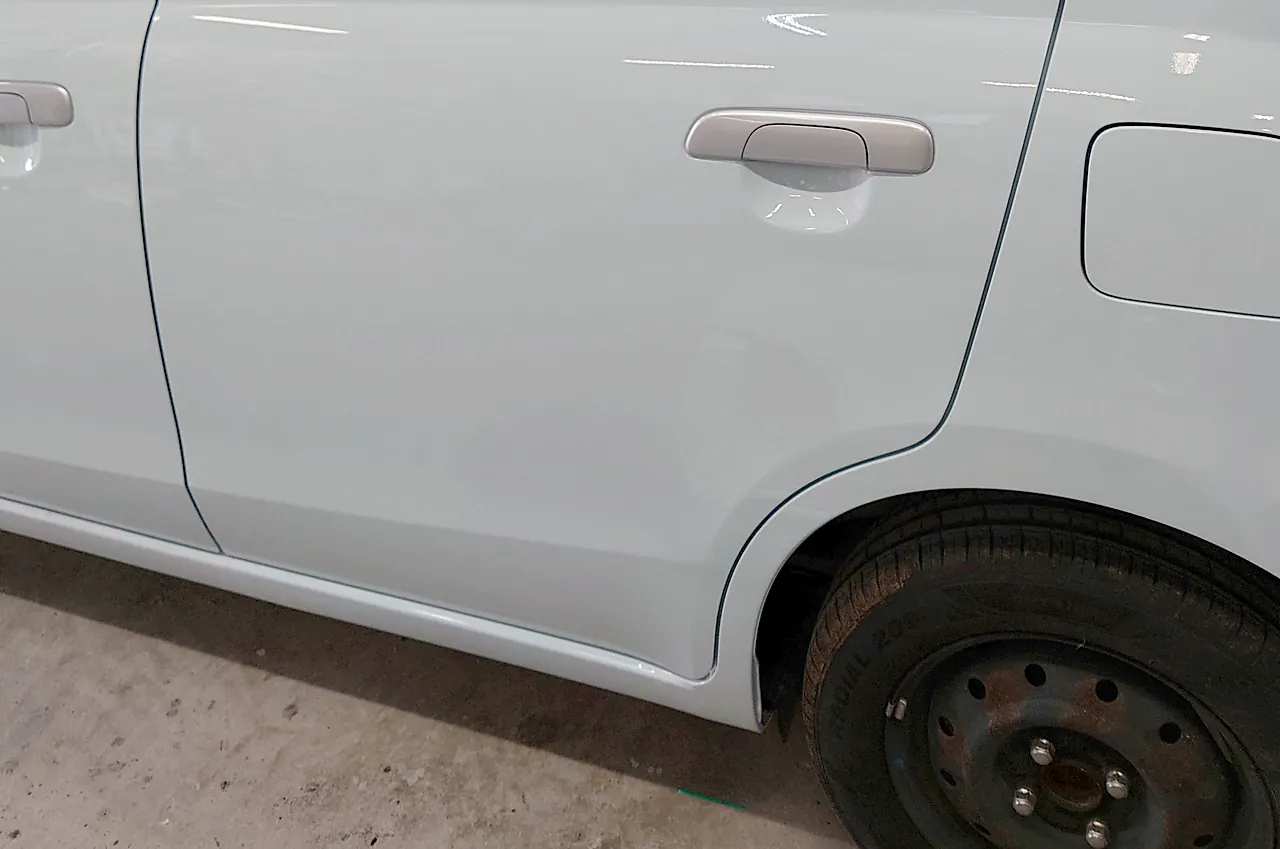

修理後は、リヤドアが替わって横の線がなくなり、クォーターの印の所もなめらかな面に戻っています。
| 項目 | 内容 |
|---|---|
| 車種 | スズキ アルト エコ（軽自動車・4人乗り） |
| 型式 | DBA-HA35S／原動機 R06A（車検証） |
| 初度検査 | 平成26年7月（車検証） |
| この車について | ケービーエスの勝田レンタカーで貸し出している車（レンタカー登録・わナンバー） |
| カラー | カラー番号 ZUD（白。車体のコーションプレートで確認） |
| 損傷箇所 | 左前ドア（取っ手の下の横のへこみ）／左リヤドア（幅いっぱいの横の線）／左リヤクォーター（後輪の上のへこみと、後ろの線キズ）／リヤバンパーの左の角（線キズ） |
| パネルごとの直し方 | 左前ドア：交換せず、研いだ鉄板に工具の先を付けて引き出し→パテ→サフェーサー→塗装／左リヤドア：取り寄せたドアに交換（塗る前に車に付けて合わせ、外してスタンドで塗装）／左リヤクォーター：交換せず、研いで鉄板を出して板金（前ドアと同じような点の列）→パテ→サフェーサー→塗装／リヤバンパー：外して、角にサフェーサー→台の上で塗装 |
| 取り寄せた部品 | 左リヤドア（ガラスの付いていないドア本体）／リヤドアの内側の防水用のカバー／チャイルドロックの注意ラベル |
| 塗装範囲（ZUD） | 車に付けたまま：左前ドア・左リヤクォーター／スタンドで：取り寄せた左リヤドア／台の上で：外したリヤバンパー |
| 主な工程 | 傷の記録と電装の確認 → 前ドアの引き出し・クォーターの板金 → 取り寄せたドアを車に付けて合わせる → パテで面を整える → マスキング・サフェーサー → 塗装ブース（ドアはスタンド、バンパーは台の上） → 組み付け → 診断機で確認 |
| 修理後の確認 | 診断機の一覧で、SRS・ABS・EPS など8つの箱が緑（正常）。赤（異常）の表示はなし |
ご相談の前に｜ドア交換か板金修理か、費用と日数の考え方
どこを取り替え、どこを板金で直すかを、傷んだ所を見て見きわめる。その判断がご提案できる直し方の幅につながる、というのが代表メッセージの考えです。
交換か修理か このアルト エコで取り替えたパネルは左リヤドアだけで、前ドアとクォーターは元のパネルを板金で直しました。一般に、ドアは車から外して付け替えられる部品ですが、クォーターは多くの車で車体に溶接されたパネルです。そのため、同じ「交換」でも作業の大きさが変わります。考え方は、板金と交換の分かれ目の記事にまとめています。
費用 金額の中身は、取り替える部品、板金で形を戻す手間、塗る範囲で変わります。このアルト エコでは、左リヤドアとドアまわりの小さな部品、前ドアとクォーターを板金で直す手間がそれにあたります。塗ったのは、前ドアとクォーター、取り寄せたリヤドア、外したリヤバンパーでした。金額がお店ごとに違って見える理由は、見積もりが倍も違うわけで取り上げています。通常の見積りは無料です。部品を外して奥まで見る必要があるときなど、見積りを超える作業の費用は、始める前にご説明します。
お預かりの日数 取り寄せる部品がある修理では、部品の届く時期によって、作業を始められる日が動きます。実車を拝見し、部品の見込みと作業の量から目安をお伝えします。部品を待つときの考え方は、部品が入らないときの記事にまとめています。
保険を使うとき 保険を使う修理も、自費の修理もご相談いただけます。進み方の違いは、保険を使う修理と自費の修理のちがいで説明しています。
最初に送っていただくとよいのは、車全体、傷の寄り、車検証の3枚の写真です。ドアからクォーターまで続く傷なら、少し離れて真横から撮ると、傷の長さが伝わります。
修理のあいだに乗る車は、ケービーエスの勝田レンタカーにご相談ください。わナンバーのレンタカーは200台以上あり、このアルト エコのような軽自動車も貸し出しています。お使いいただける車は、その時の空きや、保険の内容によって変わります。
損傷確認｜前ドアからリヤバンパーの角まで続く左側面の傷

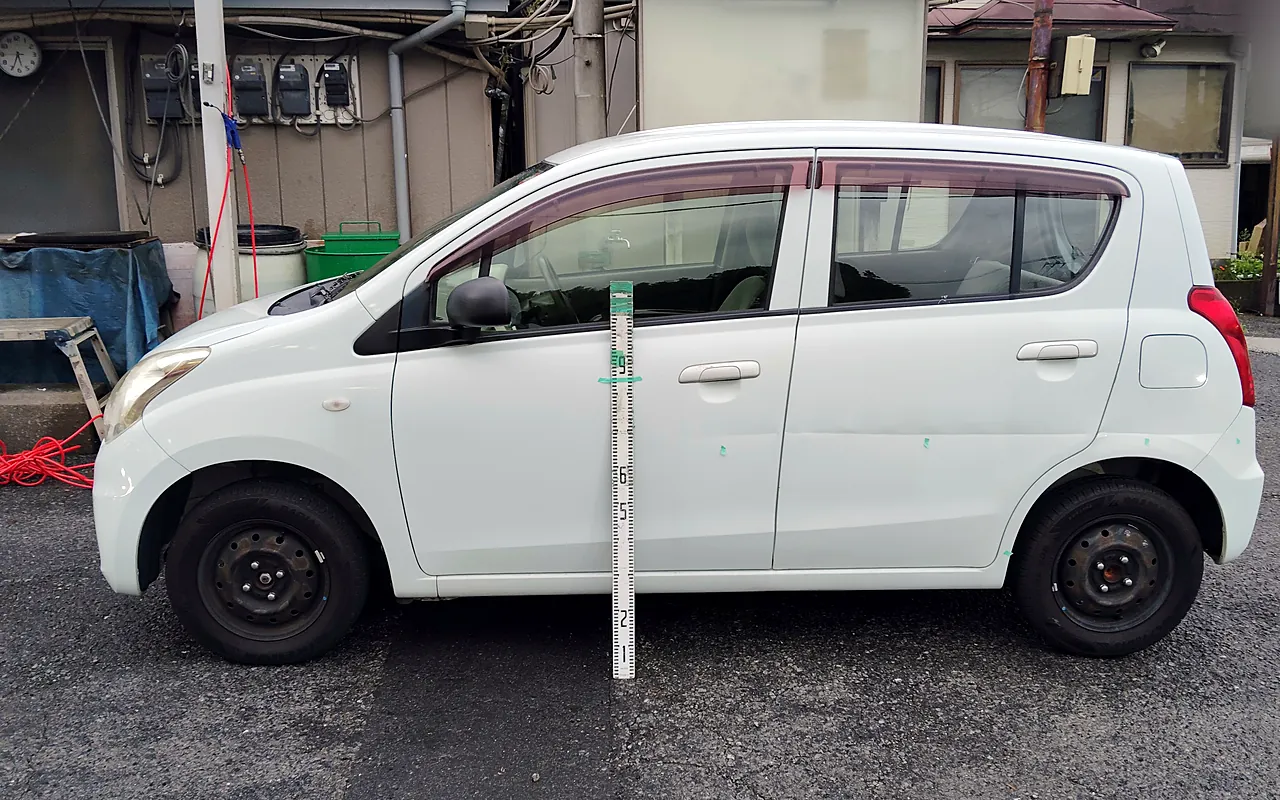

修理の前に、傷のある所へ緑のテープで印を付け、目盛りの棒を立てて写真に残しました。真横から見ると、印は前ドアの後ろ寄りからリヤバンパーの角まで並んでいます。

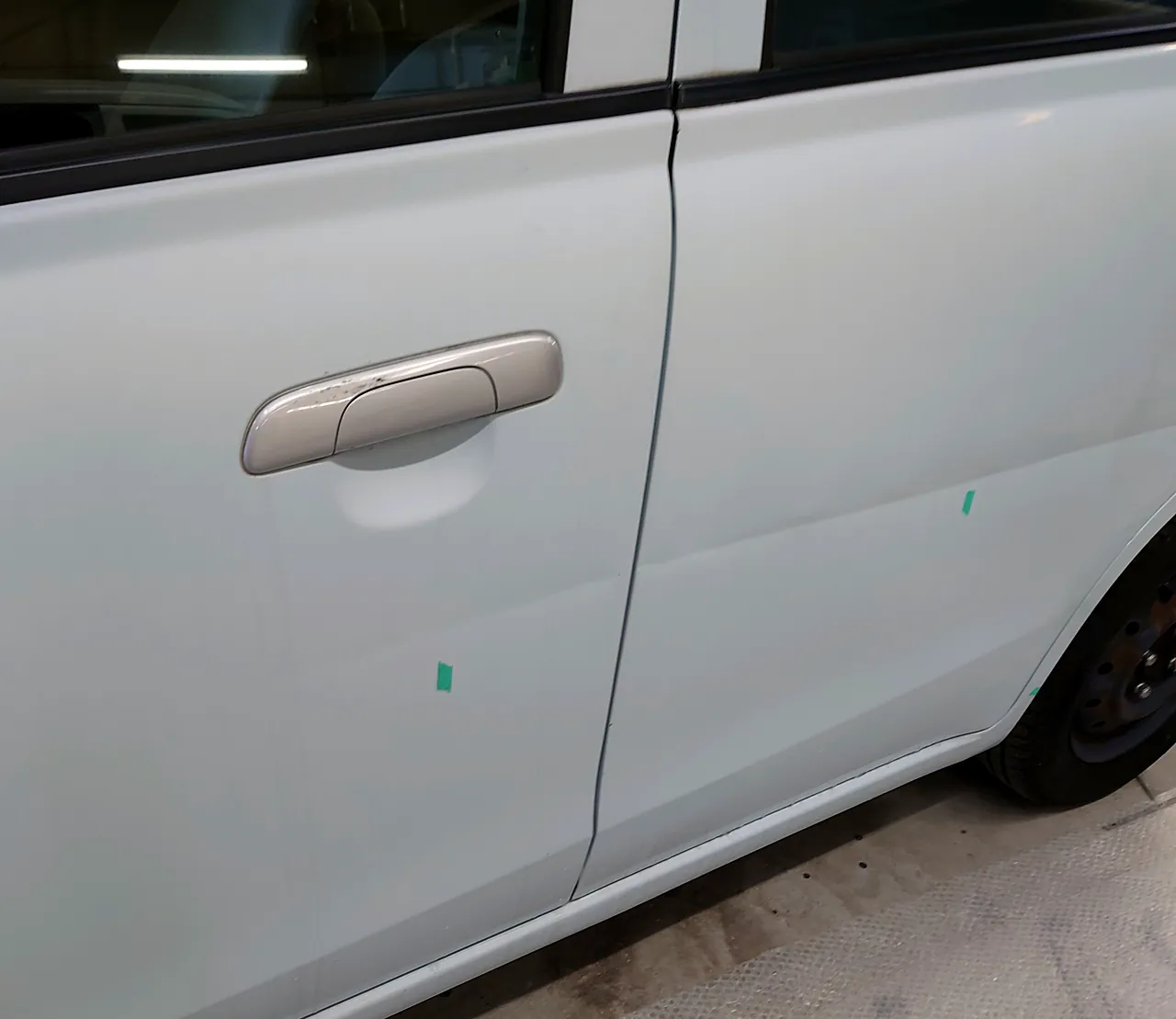

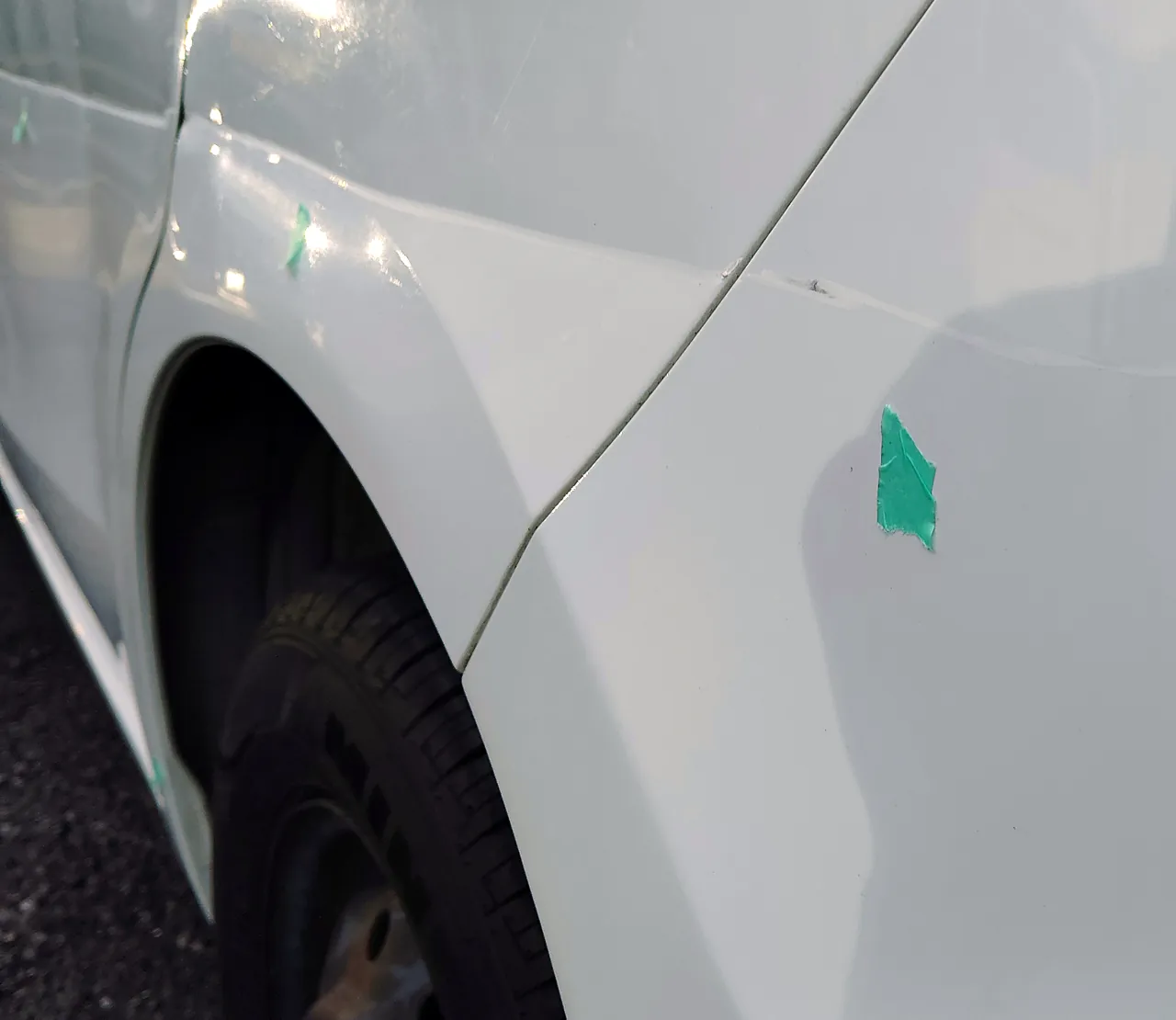

近くで見ると、前ドアは取っ手の下に横のへこみがあり、左リヤドアには幅いっぱいに横の線が入っていました。クォーターの後ろからリヤバンパーの角にかけては、線キズとへこみが続いています。
引き出し板金｜前ドアを交換せず、へこみを元の形へ

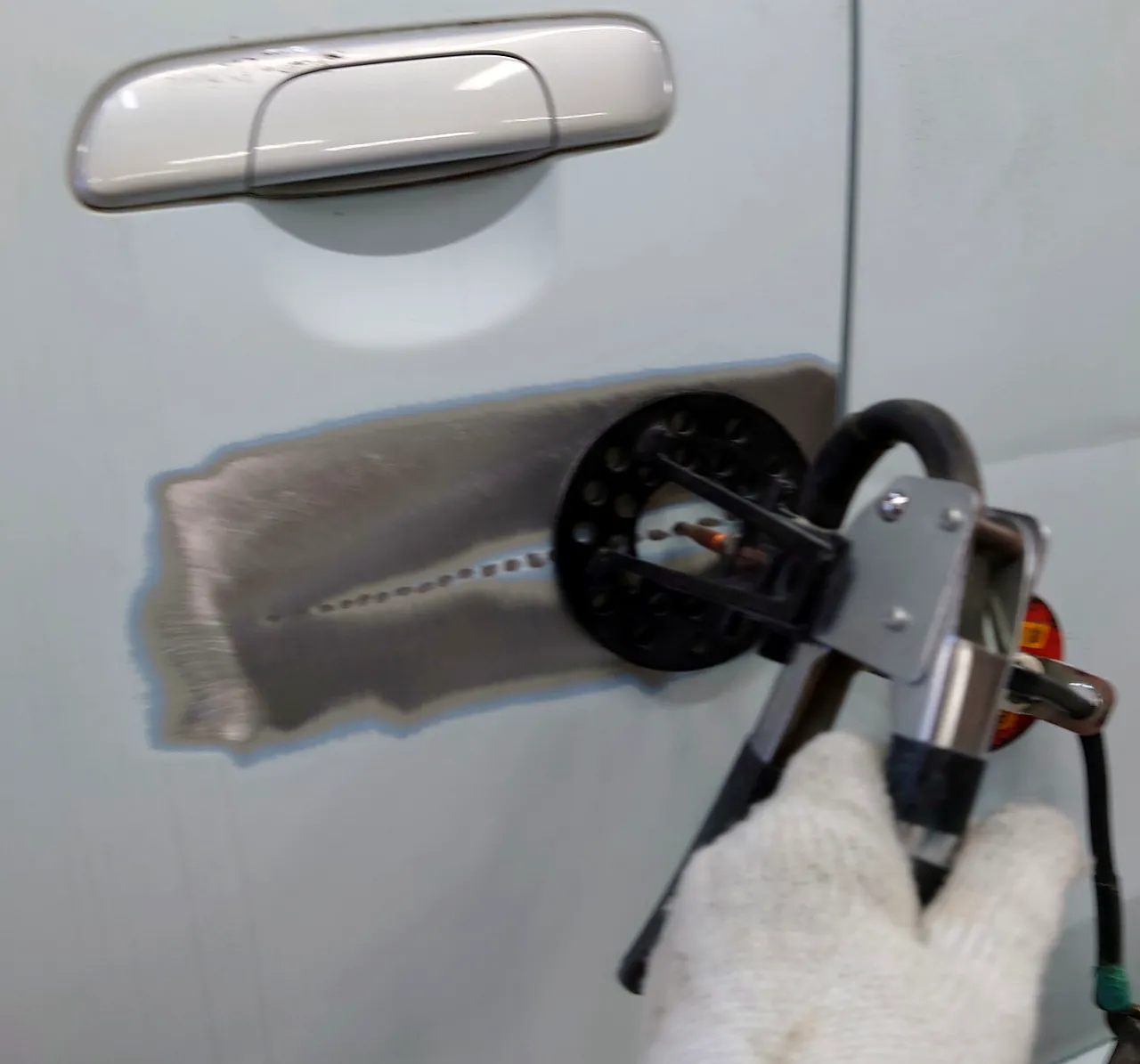

前ドアの取っ手の下は、まず塗装を研ぎ落として鉄板を出しました。引き出す工具の先を、鉄板にじかに付けるためです。丸い台座の付いた工具の先をへこみの線に当て、線に沿って何か所も外へ引きました。
研いだ面には、引いた跡の小さな点が、へこみの線に沿って一列に並んでいます。引き出し板金で戻せるへこみなら、ドアを取り替えずに、元のパネルのまま直せます。同じスズキの軽で、前ドアやスライドドアを表から引いて直した例は、DA64Wエブリイの右側面の事例にあります。

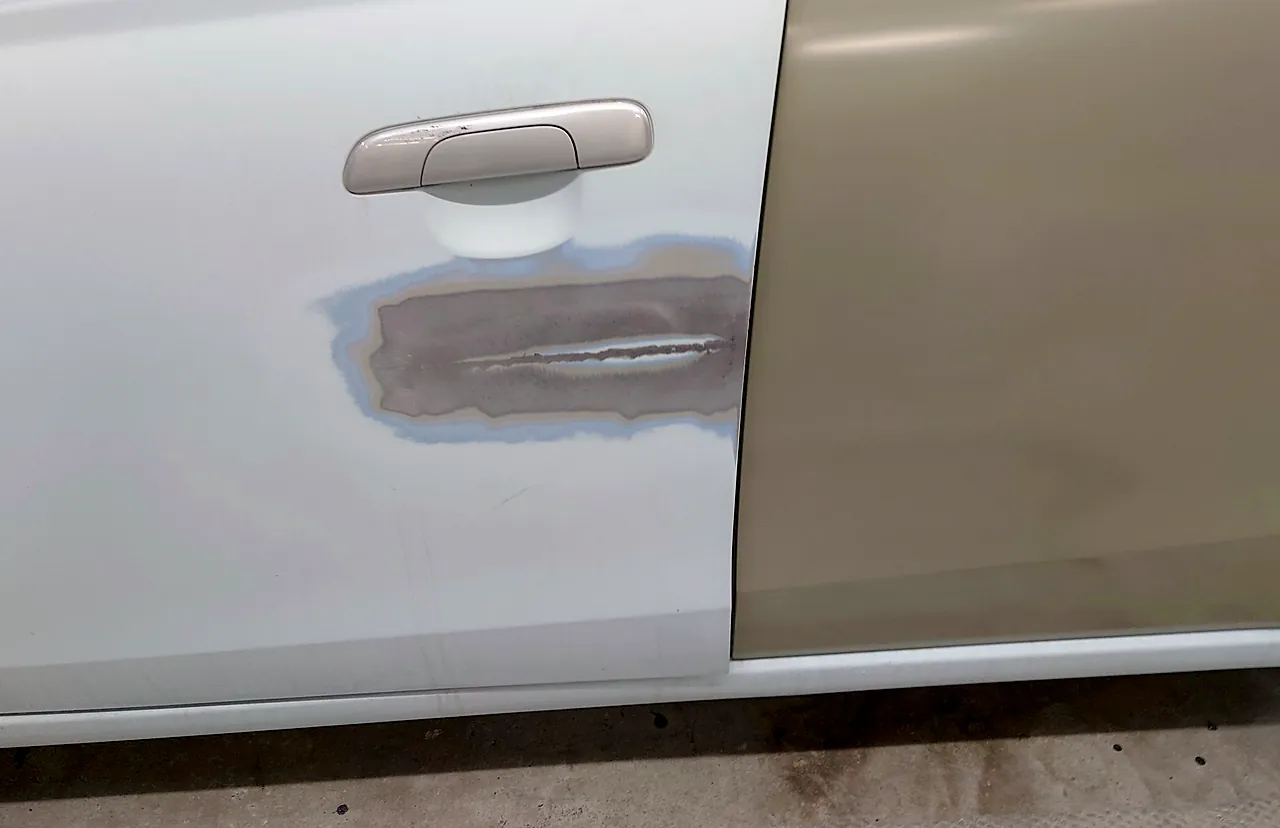

引いたあとの前ドアです。研いだ所のふちは、鉄板から塗装の層へ段々になるように研いであり、まん中に鉄板と、へこみの線の跡が見えます。ふちを段々にしておくと、あとから重ねる材料や塗料の境目が出にくくなります。
クォーター板金｜取り替えず、後輪の上のへこみを直す

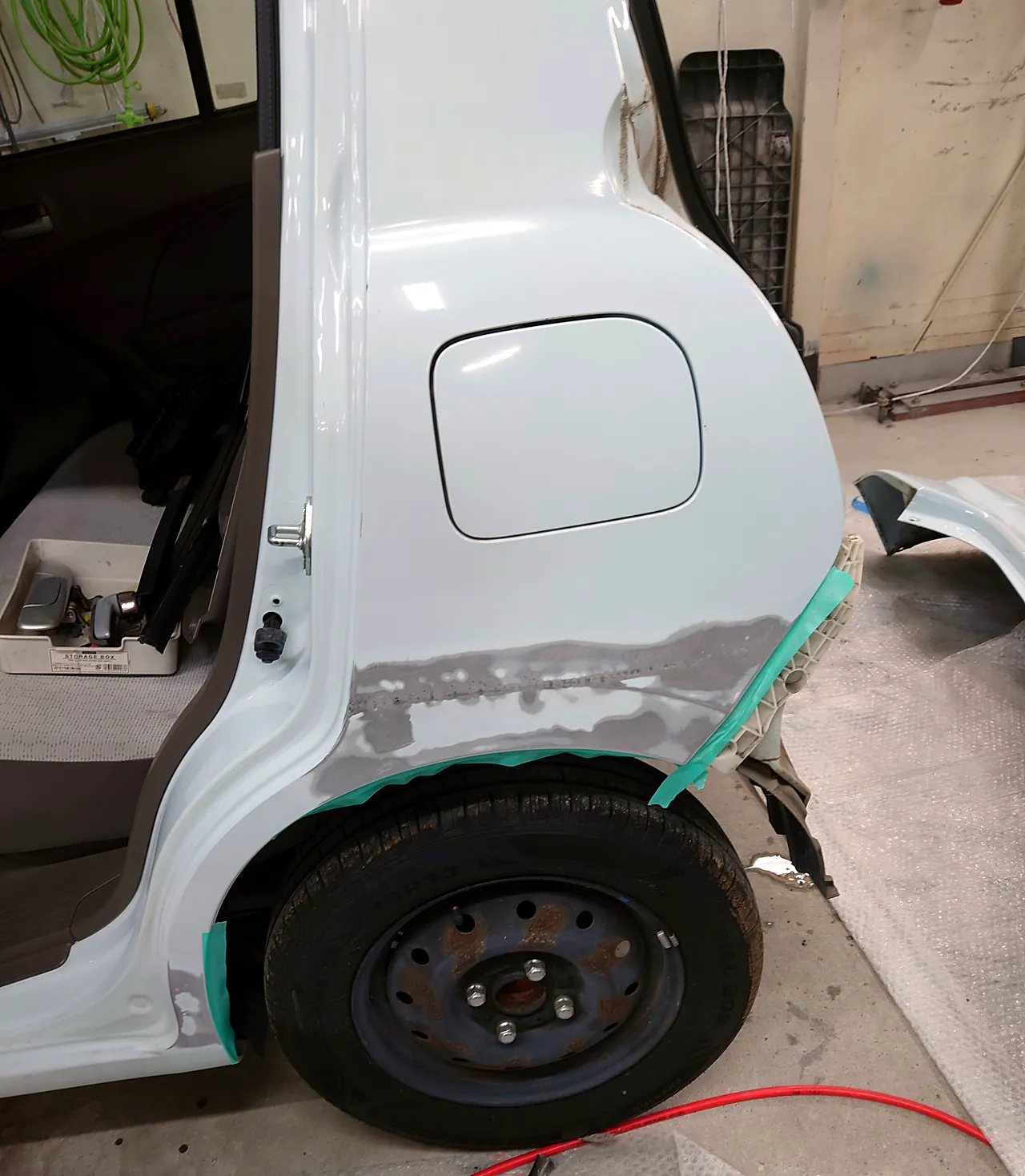

リヤドアを外した状態で、クォーターも研いで鉄板を出しました。研いだ面には、前ドアによく似た小さな点が、へこみの線をなぞるように並んでいます。このあと、前ドアと同じくパテとサフェーサーで面を整えています。
同じような損傷でお困りですか？☎ 045-592-1040LINEで相談見積りを相談
リヤドア交換｜塗る前に一度車に付け、まわりと合わせる

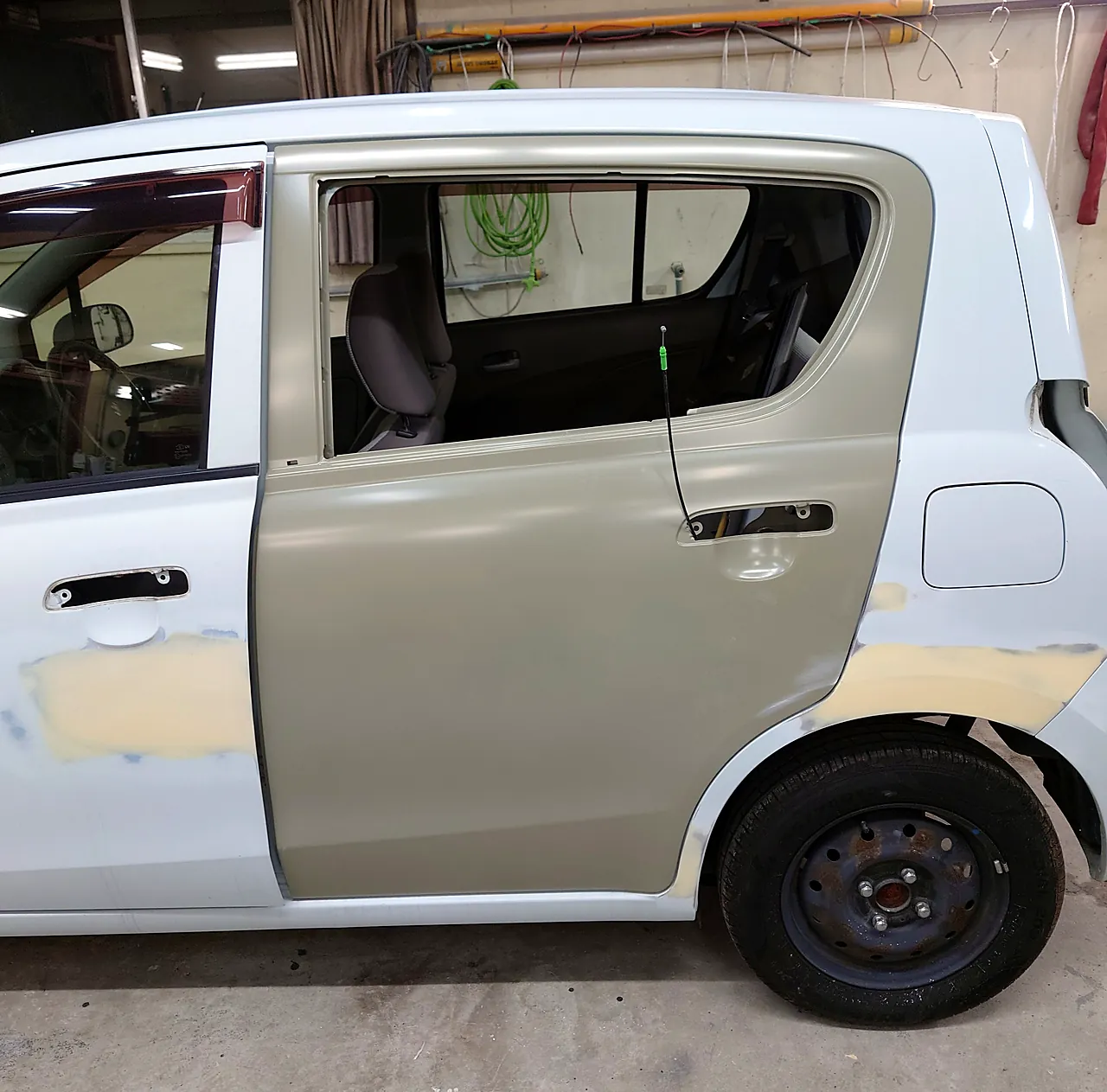

左リヤドアは、取り寄せたドアに替えました。届いたドアは、まだ車の色が塗られていない状態です。そのまま一度車に取り付け、前ドアやクォーターと並べて合わせています。塗る前に付けておくと、まわりとのすき間や面の高さを、色をのせる前に確かめられます。
下の大きな写真は、前ドアとクォーターの形を整えている途中の左側面です。合わせたあとのドアは外して、スタンドに立てて塗りました。ドアのほかに、ドアの内側の防水用のカバーと、チャイルドロックの注意ラベルも取り寄せています。
パテ処理｜板金のあとの細かな波を埋め、面の高さをそろえる
板金で戻した鉄板には、細かな波が残ることがあります。そこへパテ（へこみの残りを埋めて、面の形を作る材料）をのせ、固まってから研いで、まわりの面と高さをそろえました。パテは研いだ範囲の中にとどめ、前ドアは取っ手を外してから作業しています。

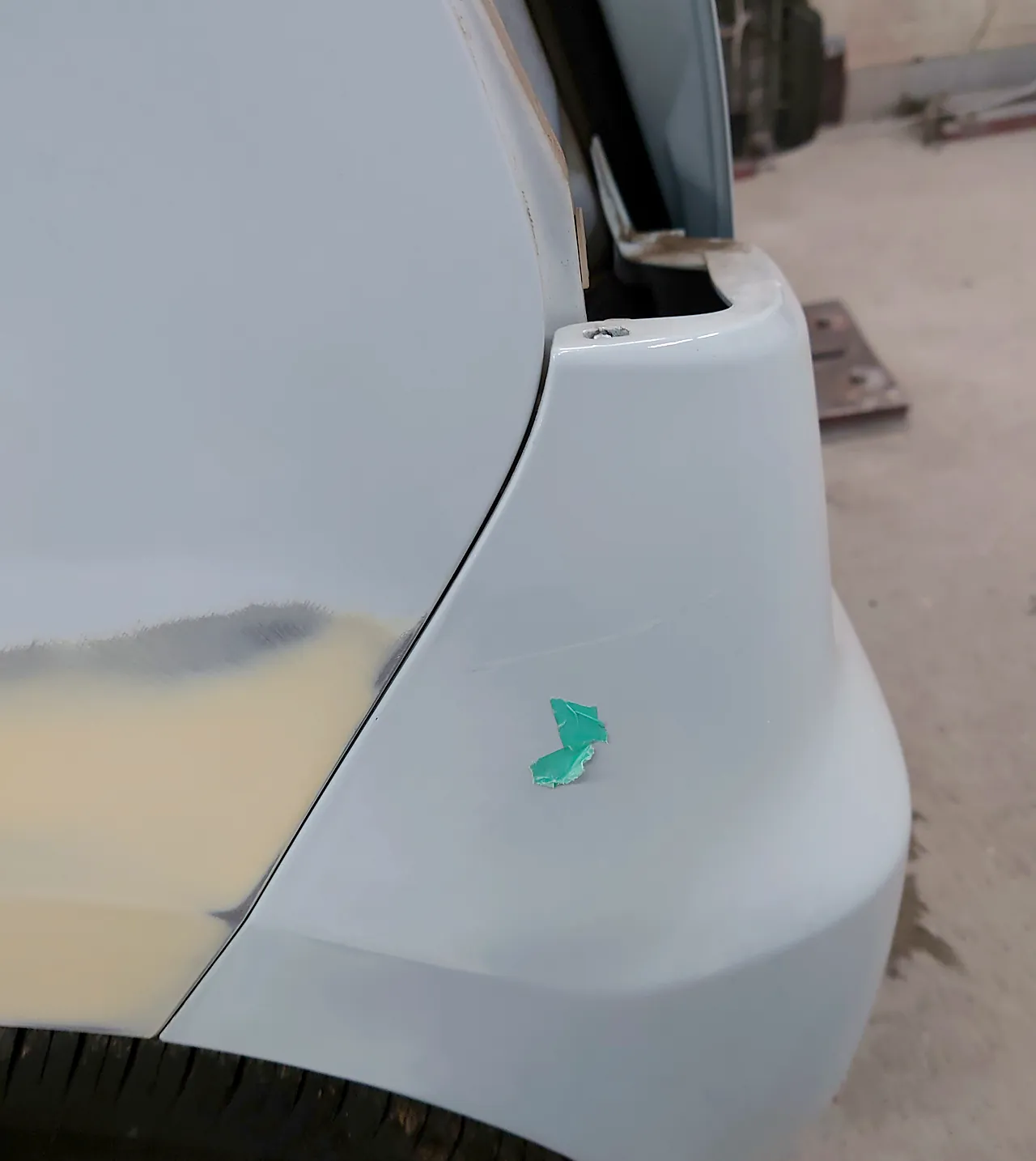

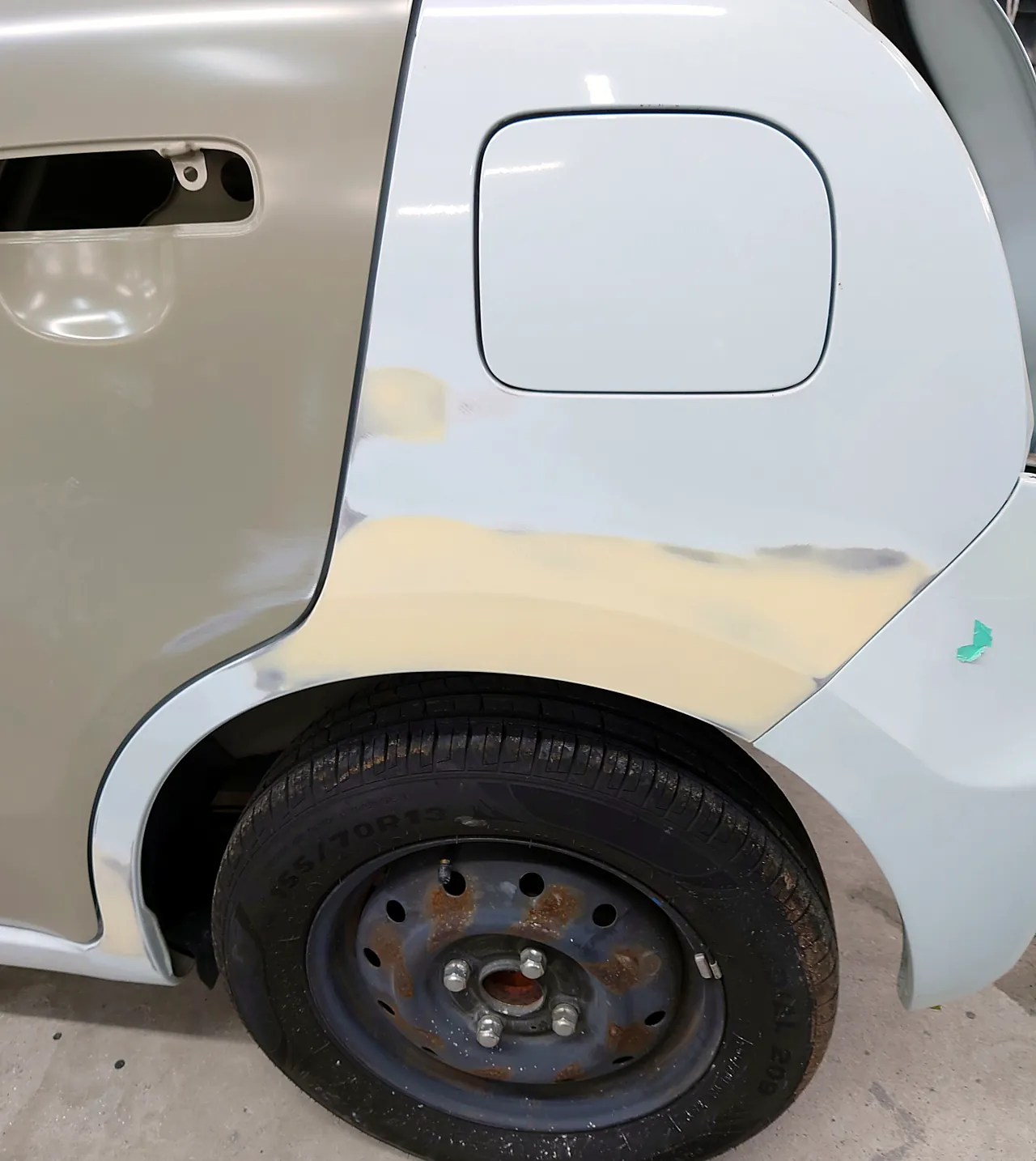

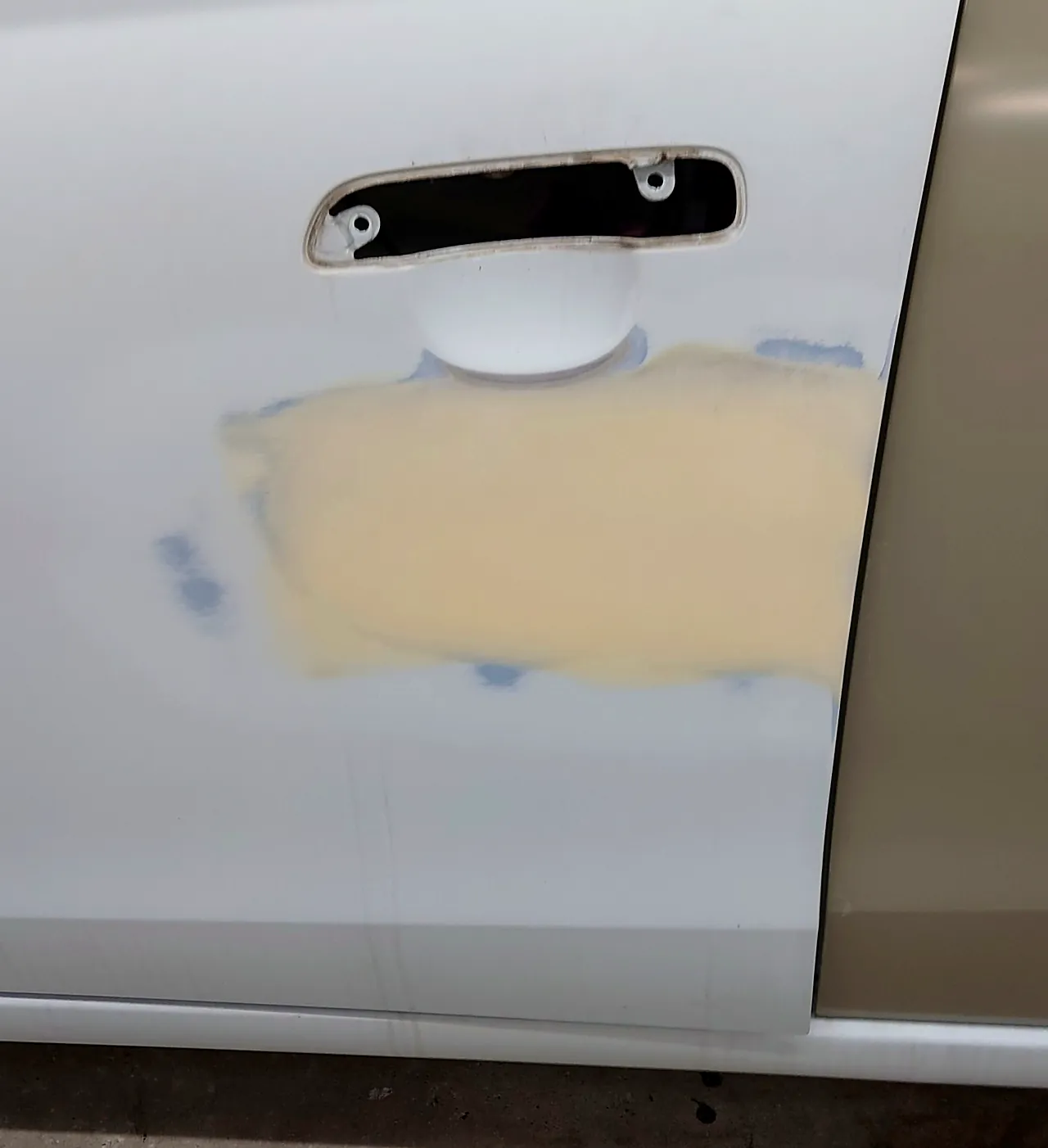

下の写真は、前ドアのパテ、クォーターのパテ、リヤバンパーの角の順です。バンパーの角には、まだ線キズと印が残っています。
サフェーサー塗装｜研いだ面の傷を埋め、色を密着させる下地

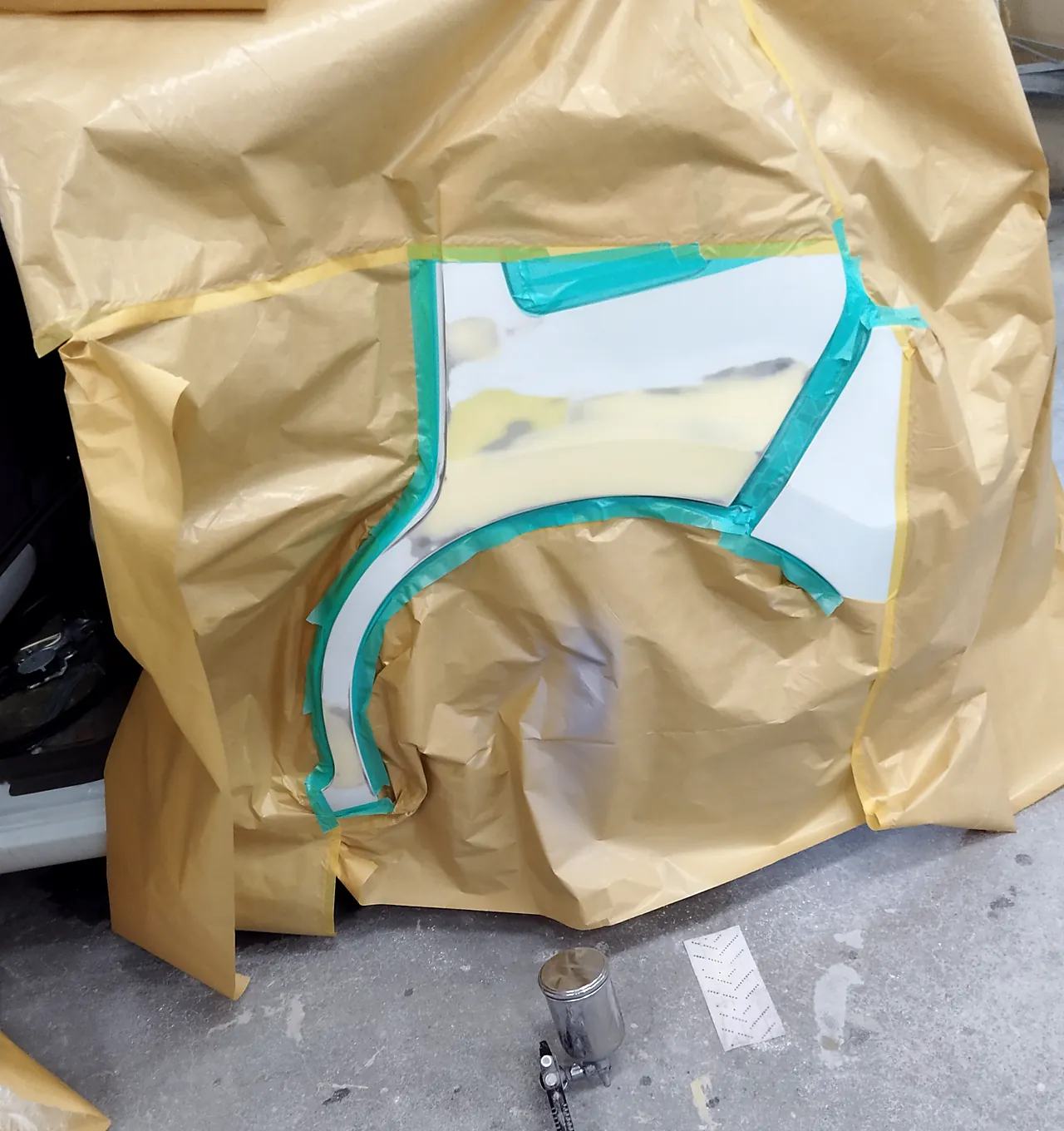

パテを研いだ所のまわりを、テープと紙で覆うマスキングをしてから、サフェーサー（パテの上に吹く、灰色の下地の塗料）を吹きました。サフェーサーには、研いだ面の細かな傷を埋め、上にのせる色を密着させる役目があります。ここで面がそろっていないと、塗ったあとに直した所の形が浮いて見えることがあります。

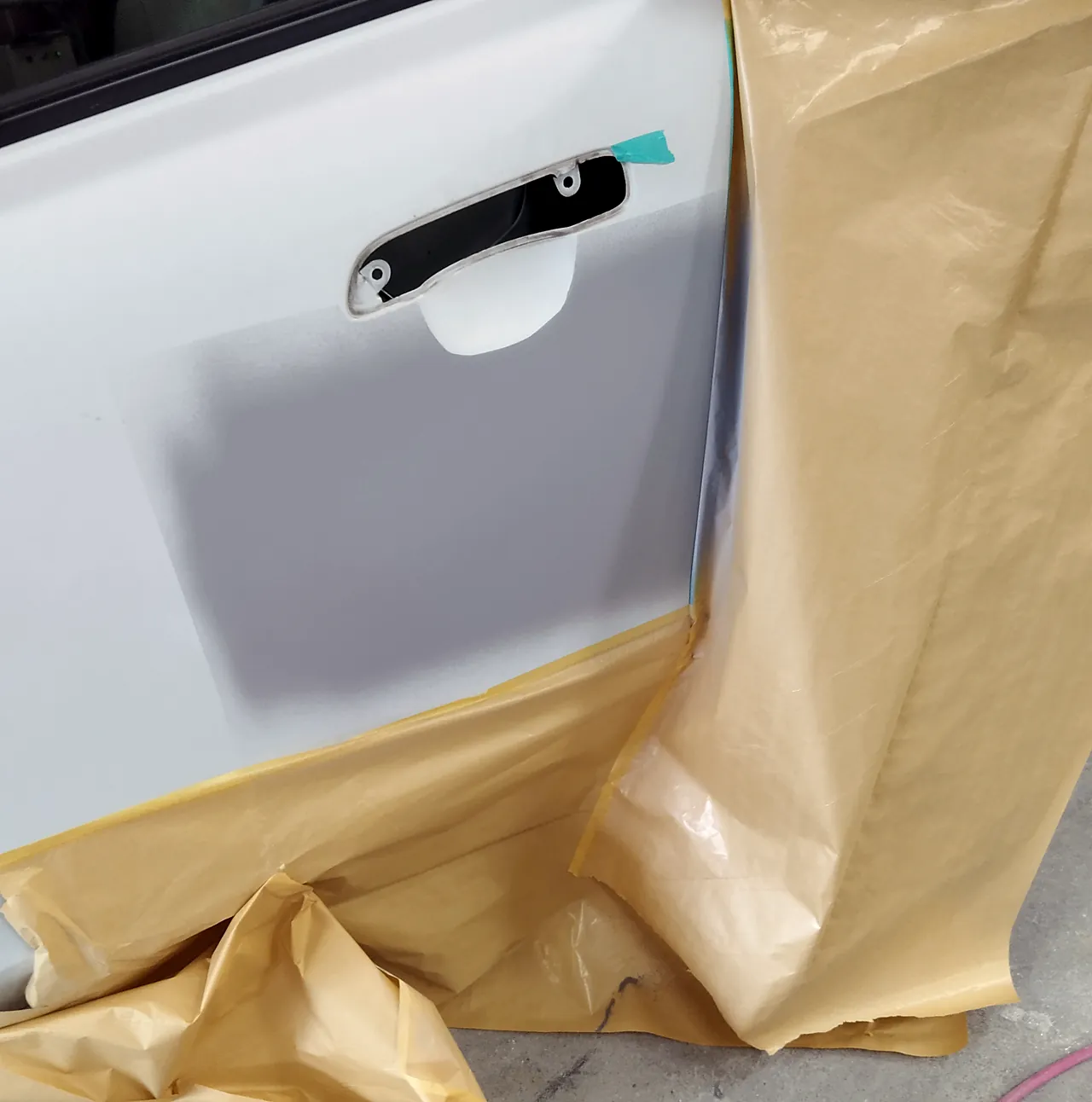

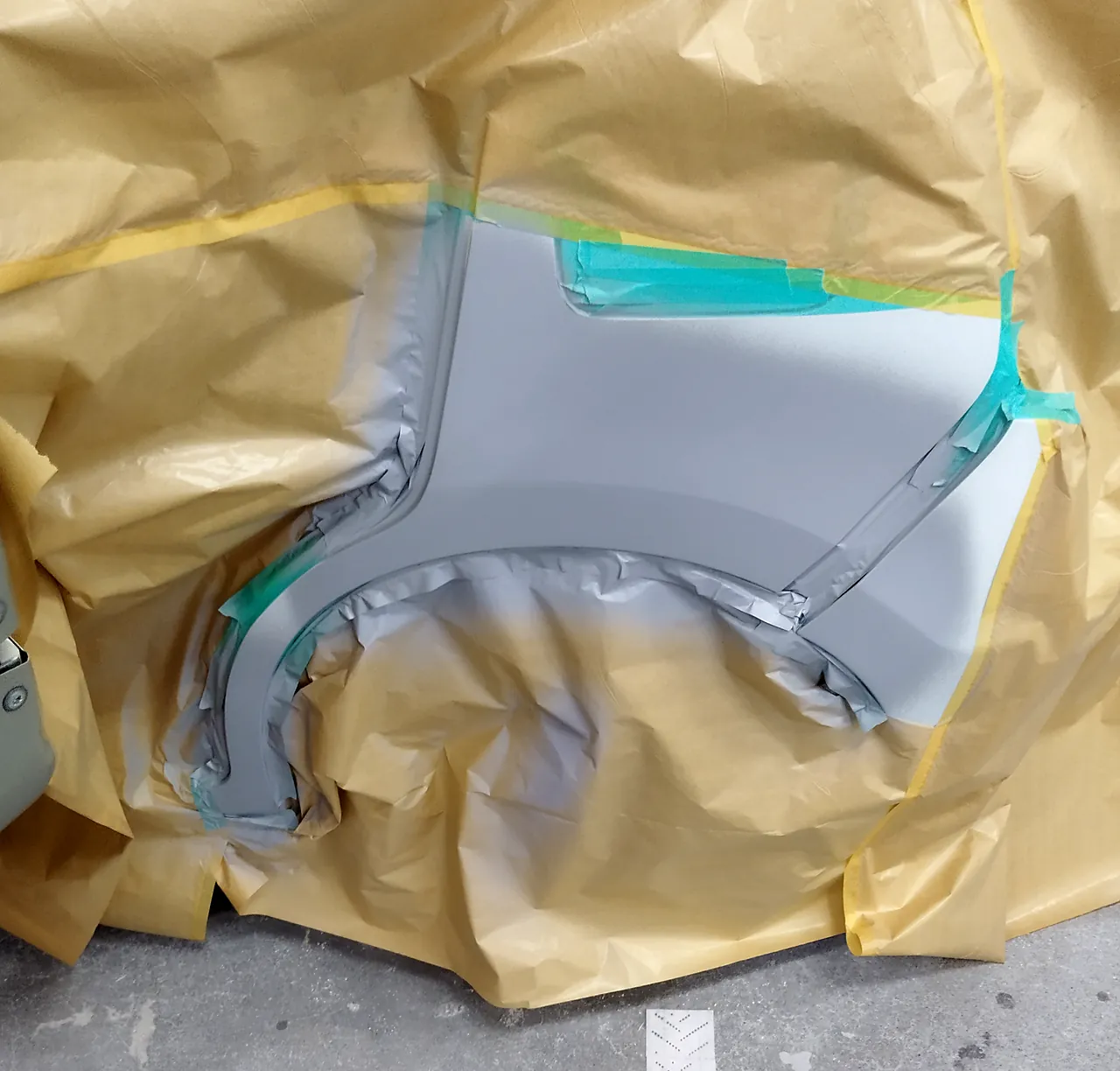

下の写真は、マスキングしたクォーター、前ドアのサフェーサー、クォーターのサフェーサーの順です。
塗装準備｜ドアはスタンドへ、車体は境目に沿ってマスキング

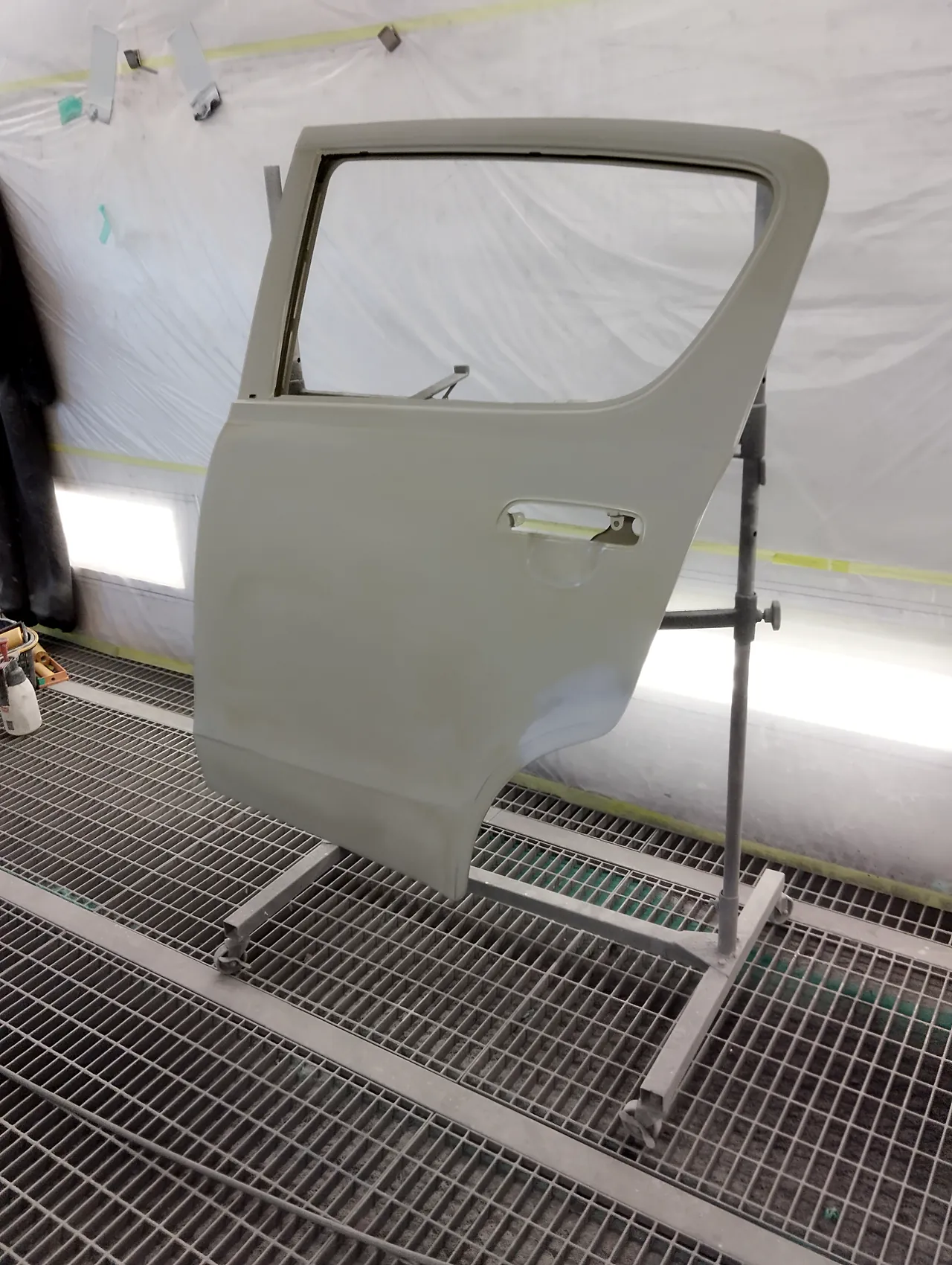

塗装は、ほこりの少ない専用の部屋、塗装ブースで行います。取り寄せたリヤドアはスタンドに立て、外したリヤバンパーも台に載せて、車と同じブースに置きました。

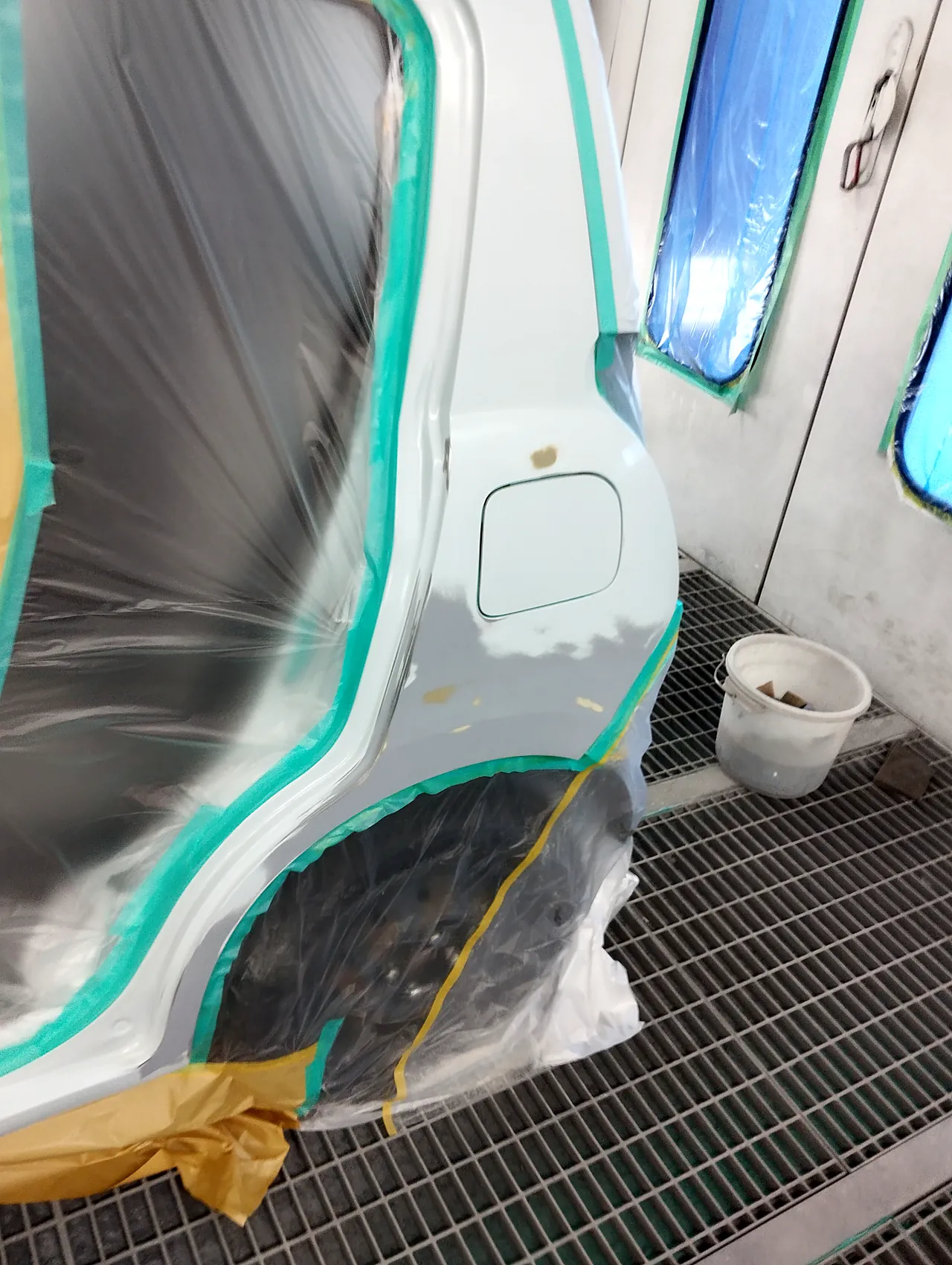

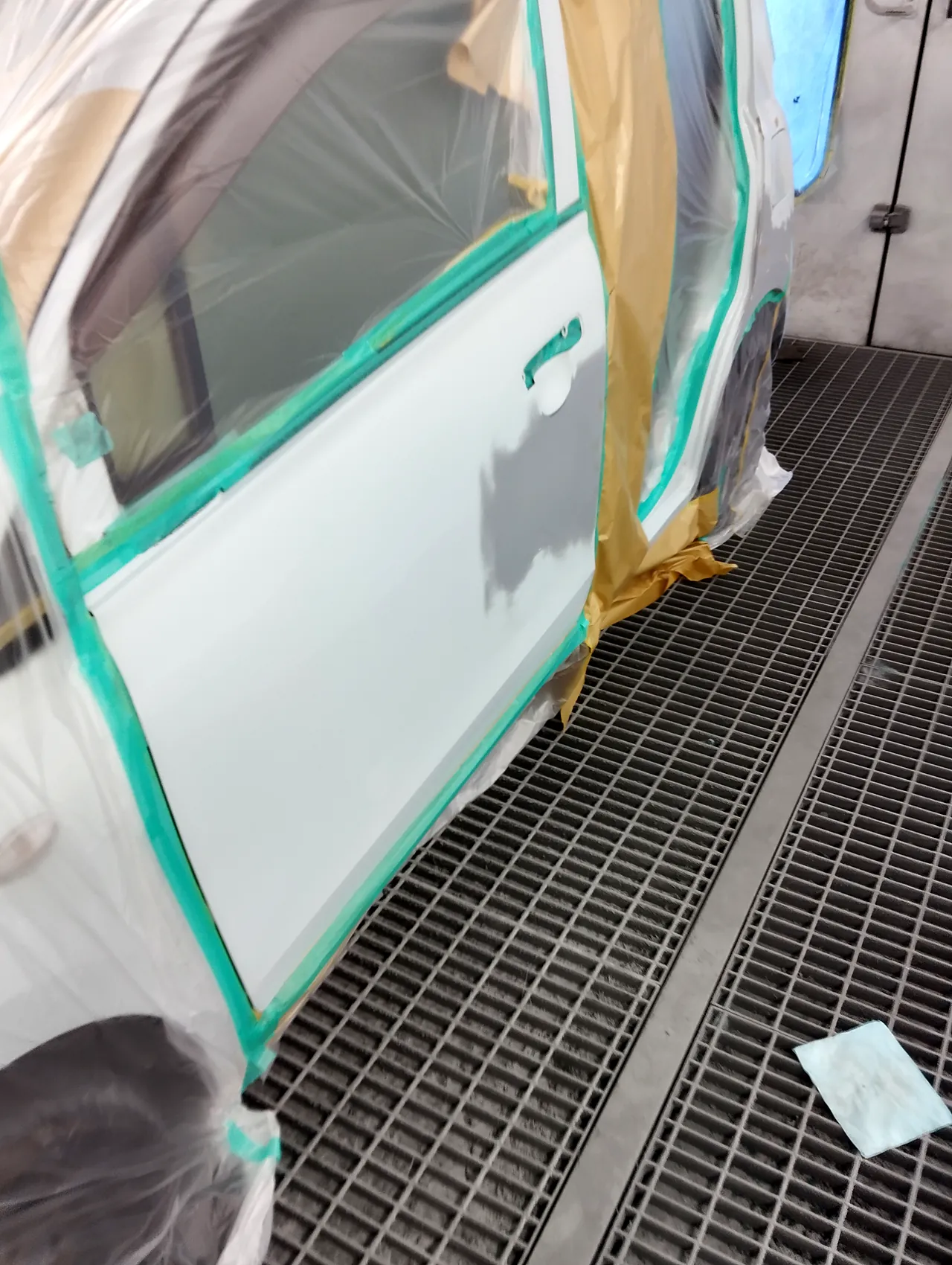

車体は、リヤドアの開口部や窓、後輪をビニールと紙で覆いました。テープはドアやパネルの境目に沿って貼り、色をのせる範囲をはっきり分けています。

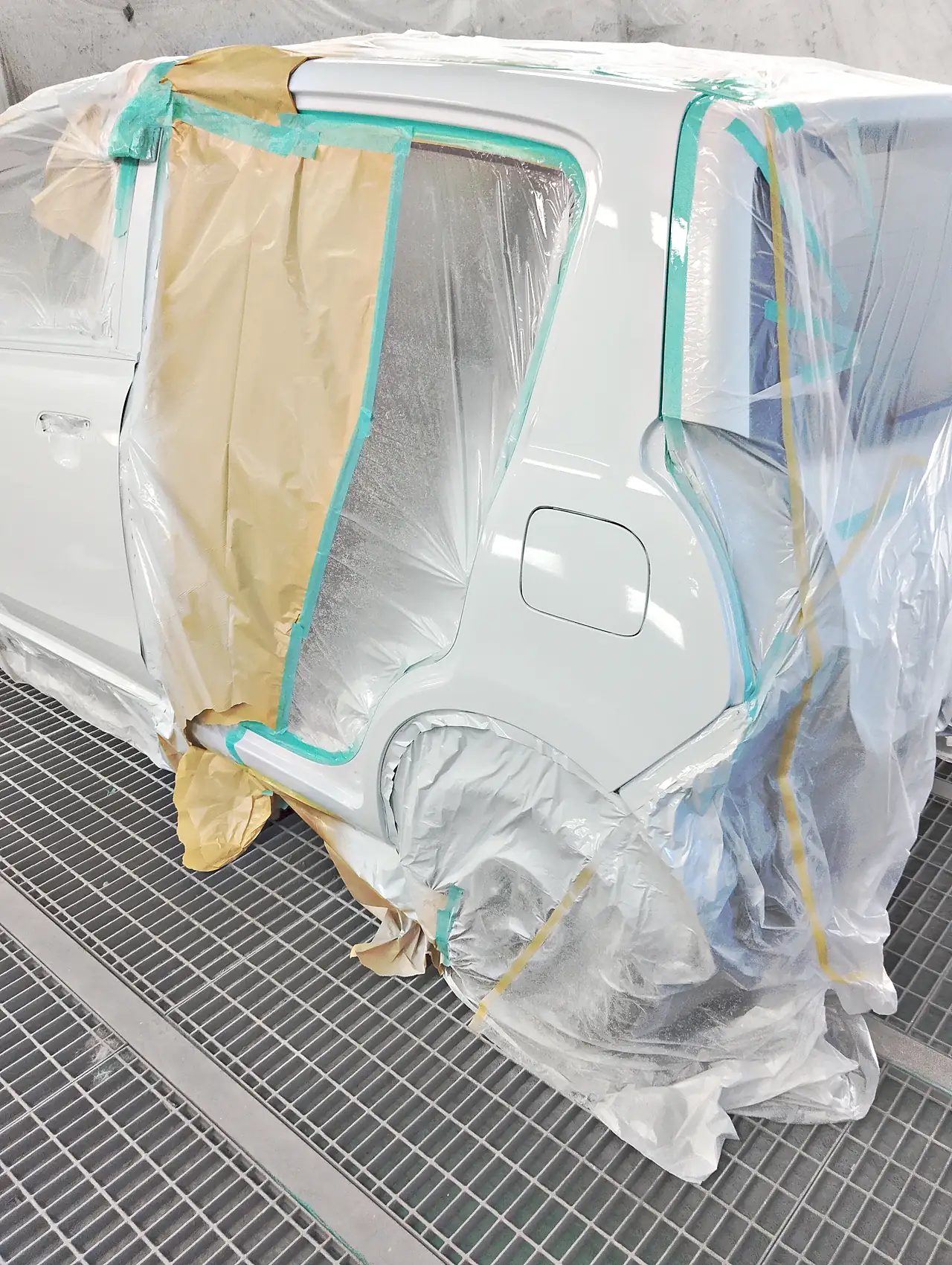

塗装｜カラー番号ZUDの白で、ドアと板金したパネルを同時に
車体の色は、コーションプレート（型式や色の番号が書かれた、車体に付いている板）で確かめた、カラー番号ZUDの白です。取り寄せたドアや外したバンパーも、車体と同じブースで、同じ時間に塗り終えています。一般に、同じカラー番号でも、車の年数や光の当たり方によって、色の見え方には差が出ることがあります。そのわけは、直した所だけ色が違って見える理由で説明しています。

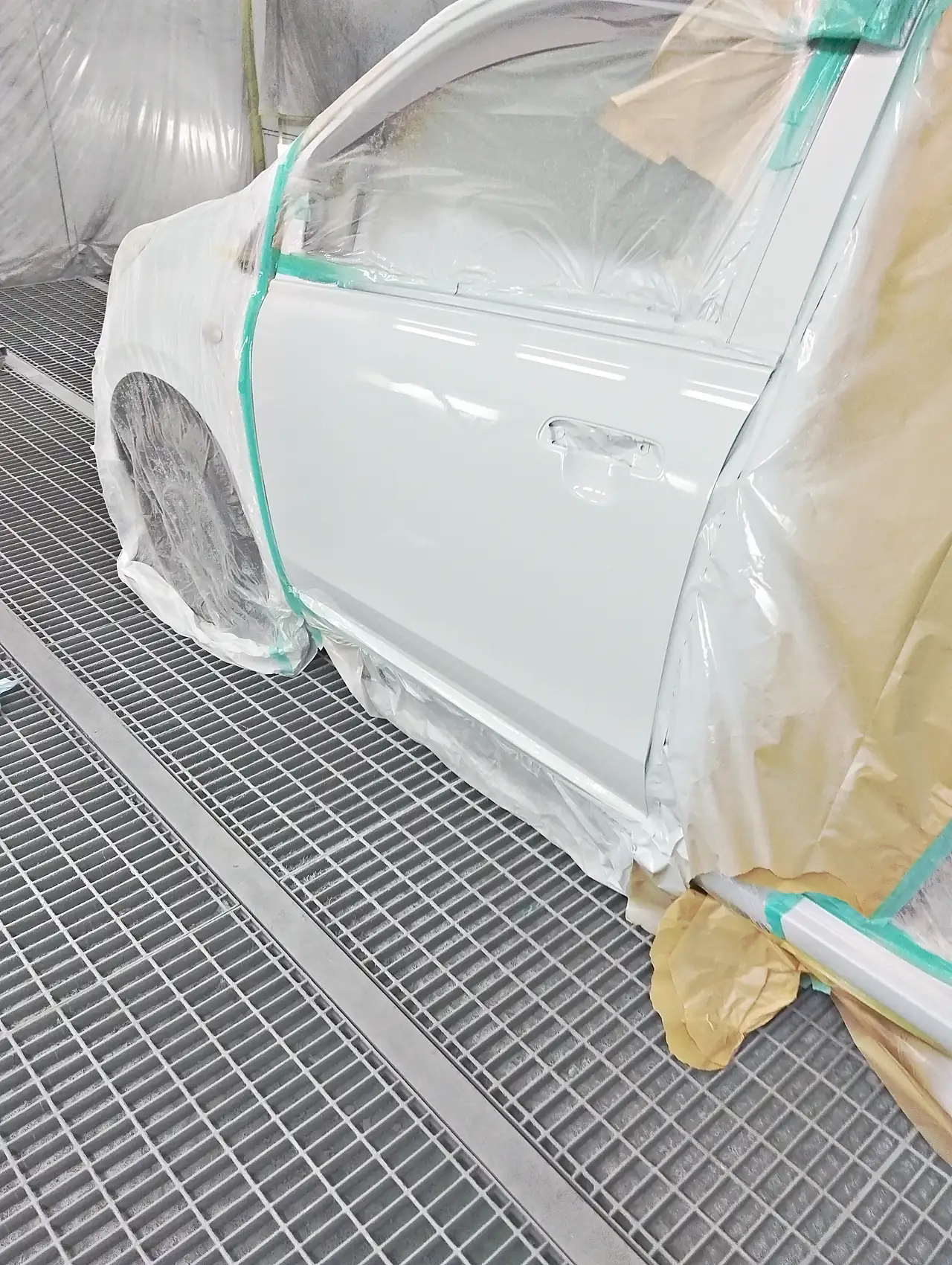

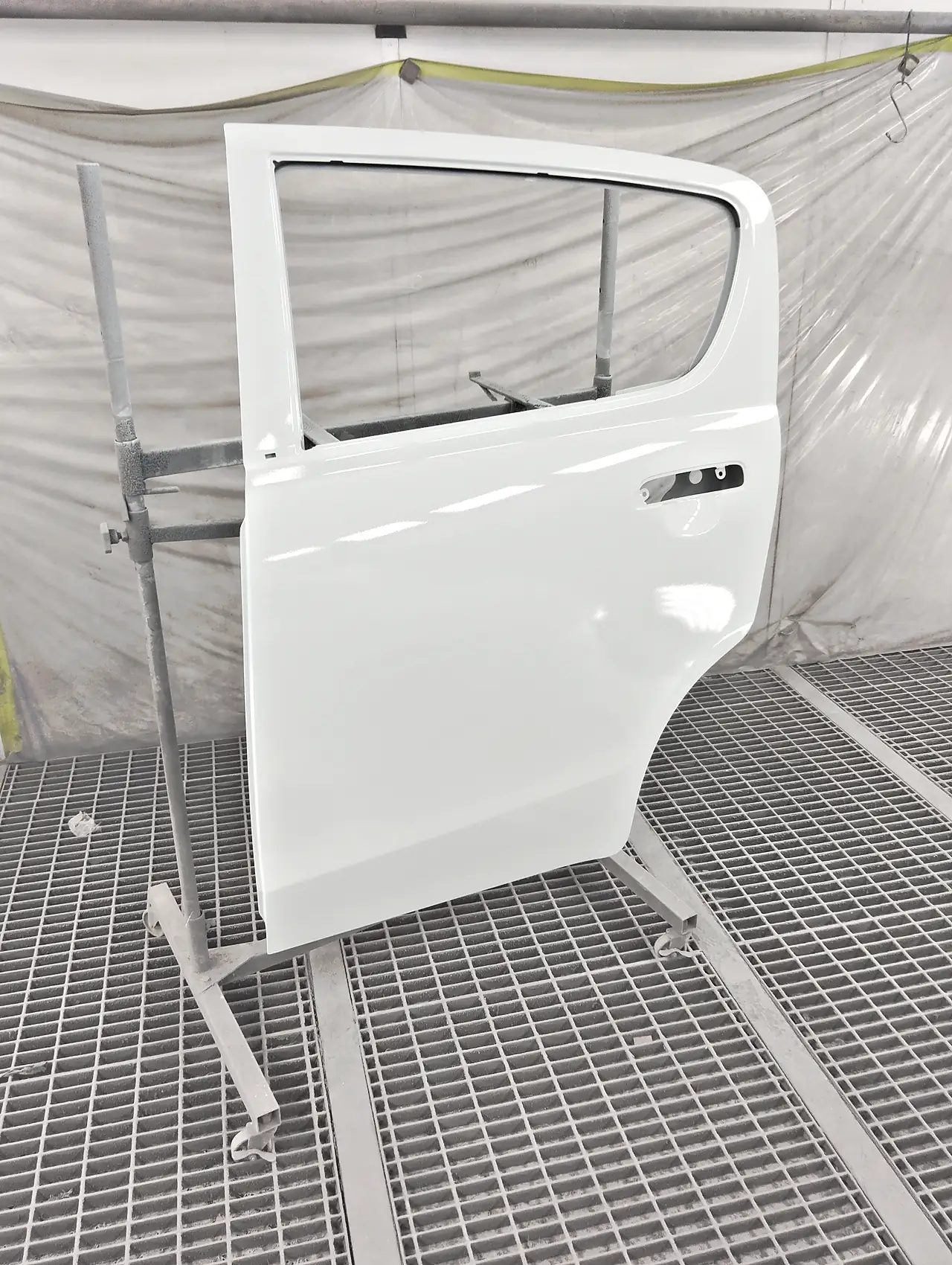

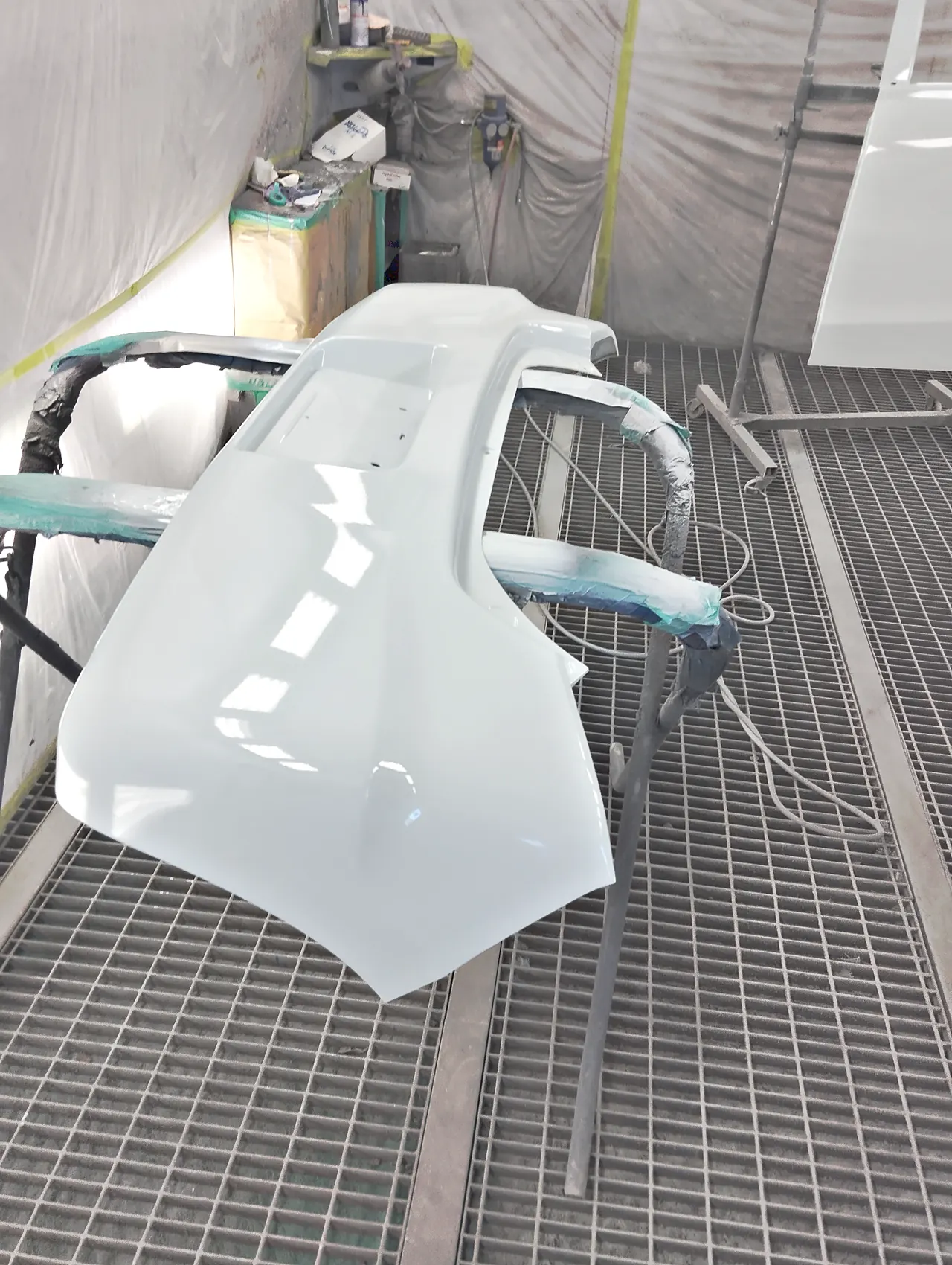

下の写真は、塗り終えた前ドア、リヤバンパー、リヤドアの順です。前ドアのとなりの前フェンダーは、ビニールで覆ったままです。
修理完成｜板金とドア交換で整えた、左側面のライン

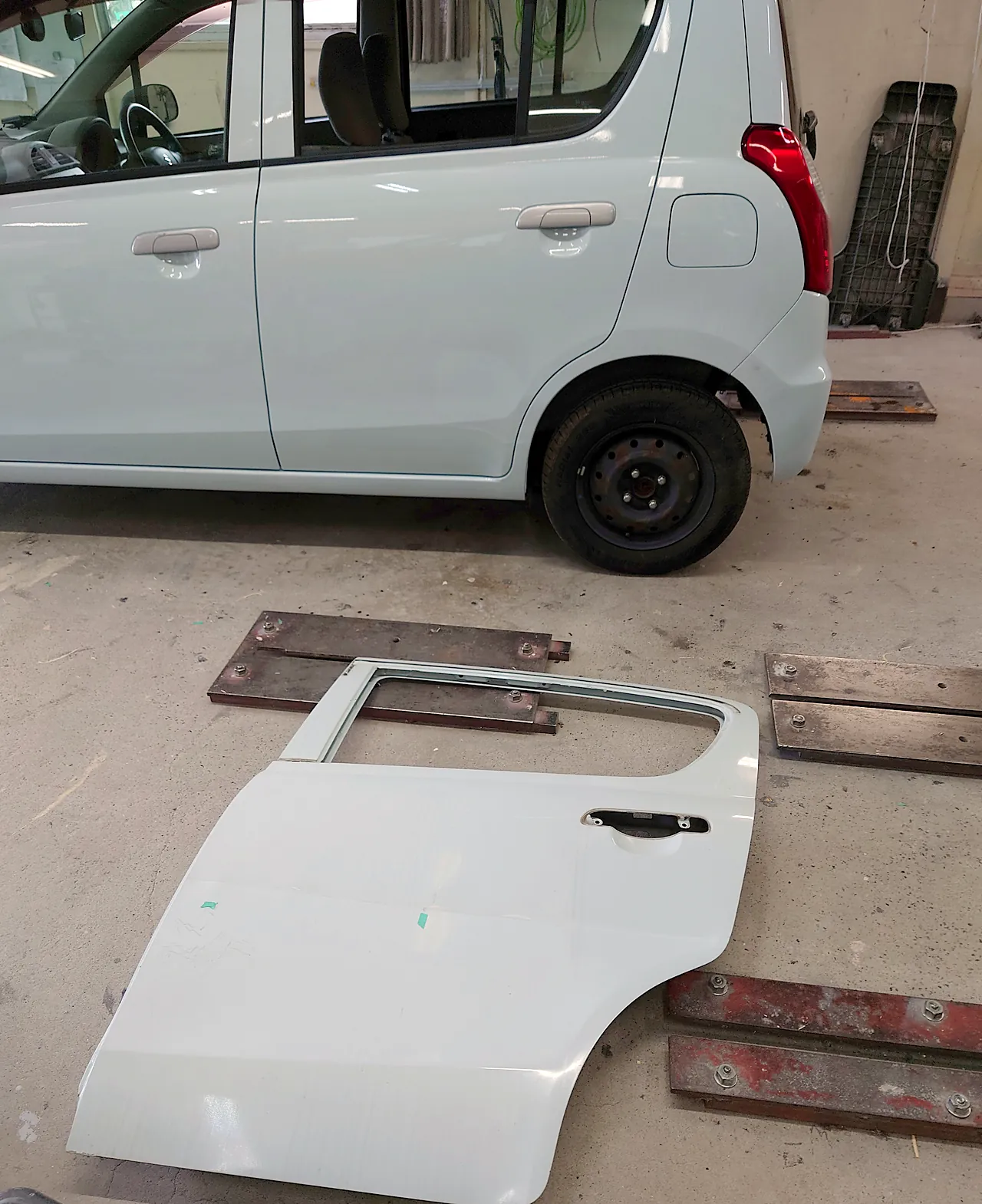

組み付けを終えたアルト エコの左側面です。取り替えたリヤドアには、ガラスと取っ手が付いています。床に置いてあるのは外した元のドアで、修理の前に貼った緑のテープの印と、横の線が残っています。

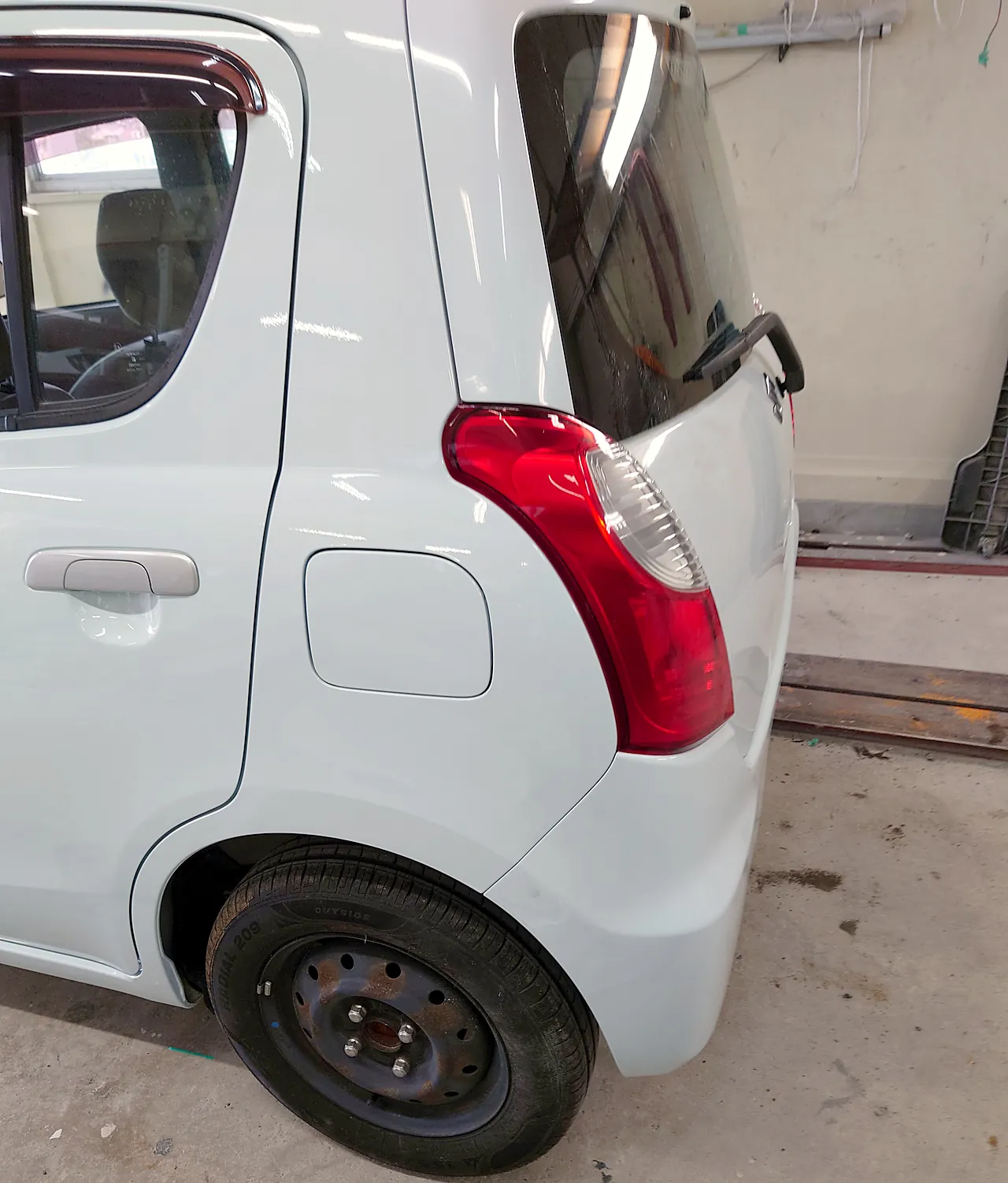

後ろ寄りから見ると、クォーターからリヤバンパーの角にかけての線キズとへこみがなくなり、面がなめらかにつながっています。
仕上がったあとの洗車やワックスをいつから始めてよいかは、塗装のあとのお手入れの目安にまとめています。
電子診断｜修理後のSRS・ABSなどのシステム状態を確認

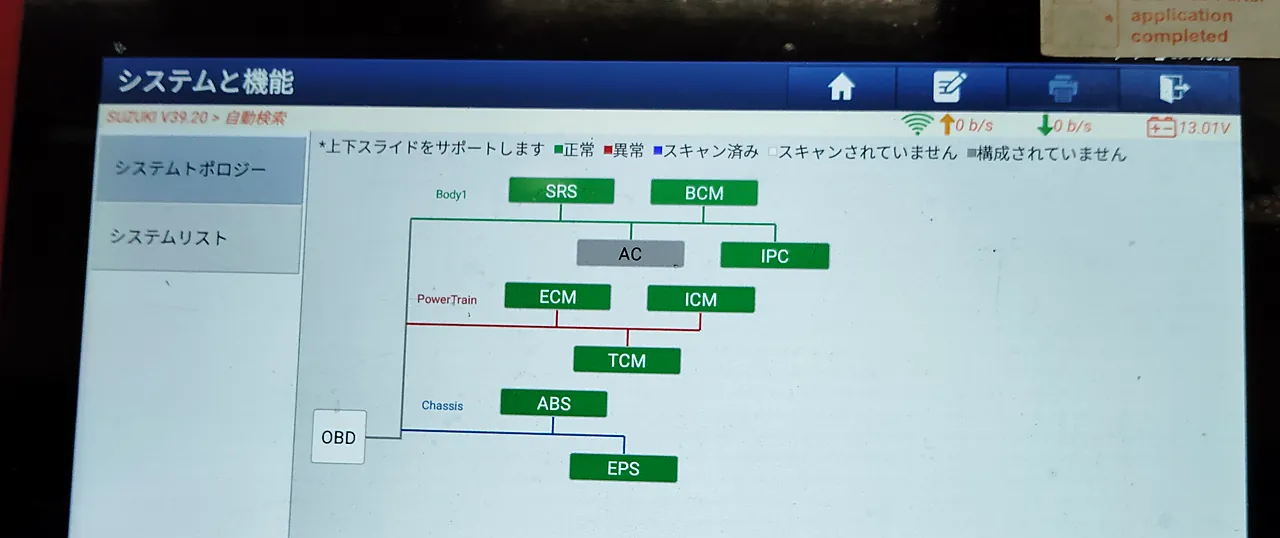

仕上げたあと、診断機（車のコンピューターに残った記録を読み取る機械）をつなぎました。見えている範囲の一覧に、赤（異常）の箱はありません。エアバッグ（SRS）やブレーキ（ABS）、電動パワーステアリング（EPS）などの箱は、緑（正常）の表示です。左端の白い「OBD」は、診断機をつないだ車の差し込み口です。作業の前にも、ライトやウインカー、窓、ワイパーなどが動くかを確かめて記録しています。
職人の想い｜交換したドアと元のパネルを自然につなぐ
左リヤドアは取り替え、両どなりの前ドアとクォーターは、元のパネルを板金で直して残しました。替えたドアは塗る前に車で合わせ、両どなりの面と同じ時間に色をのせています。となりのパネルとのつながりや、すき間のそろい方まで見ることは、代表が仕上がりで大切にしている点でもあります。
修理中の代車｜軽自動車もそろえる勝田レンタカー
ケービーエスの勝田レンタカーには、このアルト エコのほかにも軽自動車があります。修理のあいだの車も、同じ軽ならN-BOX カスタム ターボとスペーシア ハイブリッド（4WD）が候補です。ルークス ハイウェイスターG ターボも、全周囲カメラ付きの軽としてそろえています。軽自動車を代車にするときのことは、軽自動車の代車の記事にまとめています。
当社ではレンタカー登録（わナンバー）の車両を200台以上保有しています。乗る人数や普段の使い方をお聞きして、空き状況を確認しながらご案内します。
ご用意できる車種は、保険の内容・事故の状況・空き状況によって変わります。特定の車種を必ずご用意できるとは申し上げられませんので、まずはご相談ください。
勝田レンタカーの事故代車ラインナップ例
まとめ｜アルト エコの左側面を板金・ドア交換・塗装で修理
このアルト エコは、前ドアを表から引き出し、クォーターも板金で直し、左リヤドアは取り寄せたドアに替えてZUDの白でそろえた事例です。
ドアからクォーターまで続く傷のご相談も、お見積りのページから写真で受け付けています。同じスズキの軽では、ハスラーの左リヤドア交換やエブリイの引き出し板金の事例もあります。ほかの車は修理事例の一覧へ。お気軽にお問い合わせください。
