横浜市都筑区の株式会社ケービーエスで、運転席側の車体の下にサビが出た日産 ノート e-POWER（E13型）を、パネルを交換せずに直しました。右サイドシルの前寄りと下の面、右フロントフェンダーの後ろ下に出たサビを塗装ごと削り落として鉄板を出し、フェンダーは車から外して仕上げています。
サイドシルは、ドアの下を前後に通る細長い部分です。サビが集まっていたのは、その前の端と、前輪のうしろでフェンダーの後ろ下が重なる合わせ目のまわりでした。合わせ目をはさんだ2か所（サイドシルの前の端とフェンダーの後ろ下）はスライドハンマーで引き出して形を整え、薄いパテとサフェーサーを重ねてから、カラー番号K23のシルバーで塗っています。部品を戻したあとは、診断機の画面でもシステムの状態を確かめました。
| 項目 | 内容 |
|---|---|
| 車種 | 日産 ノート e-POWER（E13型） |
| 型式 | 6AA-E13（原動機 HR12-EM47・車検証の備考に「ハイブリッド車」・乗車定員5人） |
| 登録 | 令和4年3月（初度登録） |
| カラー | K23（シルバー）＝車体のコーションプレートの COLOR/TRIM の欄 |
| ご依頼 | ホームページを見てご依頼（ケービーエスの配送ドライバーがお引き取り） |
| 損傷箇所 | 右側（運転席側）：右サイドシルの前寄りと下の面／右フロントフェンダーの後ろ下（サイドシルとの合わせ目）のサビと塗装のはがれ |
| 修理方法 | パネルは交換せず、サビと塗装を削って鉄板を出す → サイドシルの前の端とフェンダーの後ろ下はスライドハンマーで引き出し板金 → 薄くパテ → サフェーサー → 塗装 |
| 外した部品 | 右フロントフェンダー・右ヘッドランプ（フロントバンパーは右側をゆるめて作業） |
| 塗装 | K23：右サイドシル＝車体の上で（ドアはビニールで覆う）／右フロントフェンダー＝車から外して塗装ブースのスタンドで |
| 修理後の確認 | 診断機でシステムトポロジーの画面を表示（見えている範囲に赤の「異常」の箱なし） |
| 工程 | お引き取り → サビの場所の記録 → サビ落とし（鉄板を出す） → 引き出し板金 → サイドシルの下の面の研ぎ → フェンダーとヘッドランプの取り外し・パテ → マスキング → サフェーサー → 塗装 → 組み付け → 診断機で確認 |
e-POWERのノートをお預けいただくあいだの移動手段についても、ご相談ください。新型プリウスやヤリスクロスのハイブリッド、7人乗りのフリード e:HEVなども、勝田レンタカーのレンタカー登録（わナンバー）の車両200台以上に含まれます。お預かりの日数の見込みとあわせて、その時に空いている車をお知らせします。
ホームページを見てケービーエスへ｜直し方はおまかせのご依頼
このノートは、ケービーエスのホームページを見て当社を選んでくださったお客様のお車です。ノートの入庫は、当社の配送ドライバーによるお引き取りでした。お引き取りのチェックシートでも、車検証の有無からETCカードの抜き忘れまで、ドライバーが確かめる欄のそれぞれに印が付いています。
お預かり証のご要望の欄に書かれていたのは、サビが取れて、きれいに直ればそれでよい、という内容でした。作業内容の欄は、直し方を当社にまかせてよいという記入で、場所は運転席側の車体の下、ドアの下のあたりとあります。リサイクルパーツの利用の欄も、可に丸が付いていました。
実際の修理では、パネルは交換せず、今ある鉄板のサビを削り落としてから形と下地を作り直し、塗り直しています。
サビの場所｜サイドシルの前の端と、フェンダーとの合わせ目

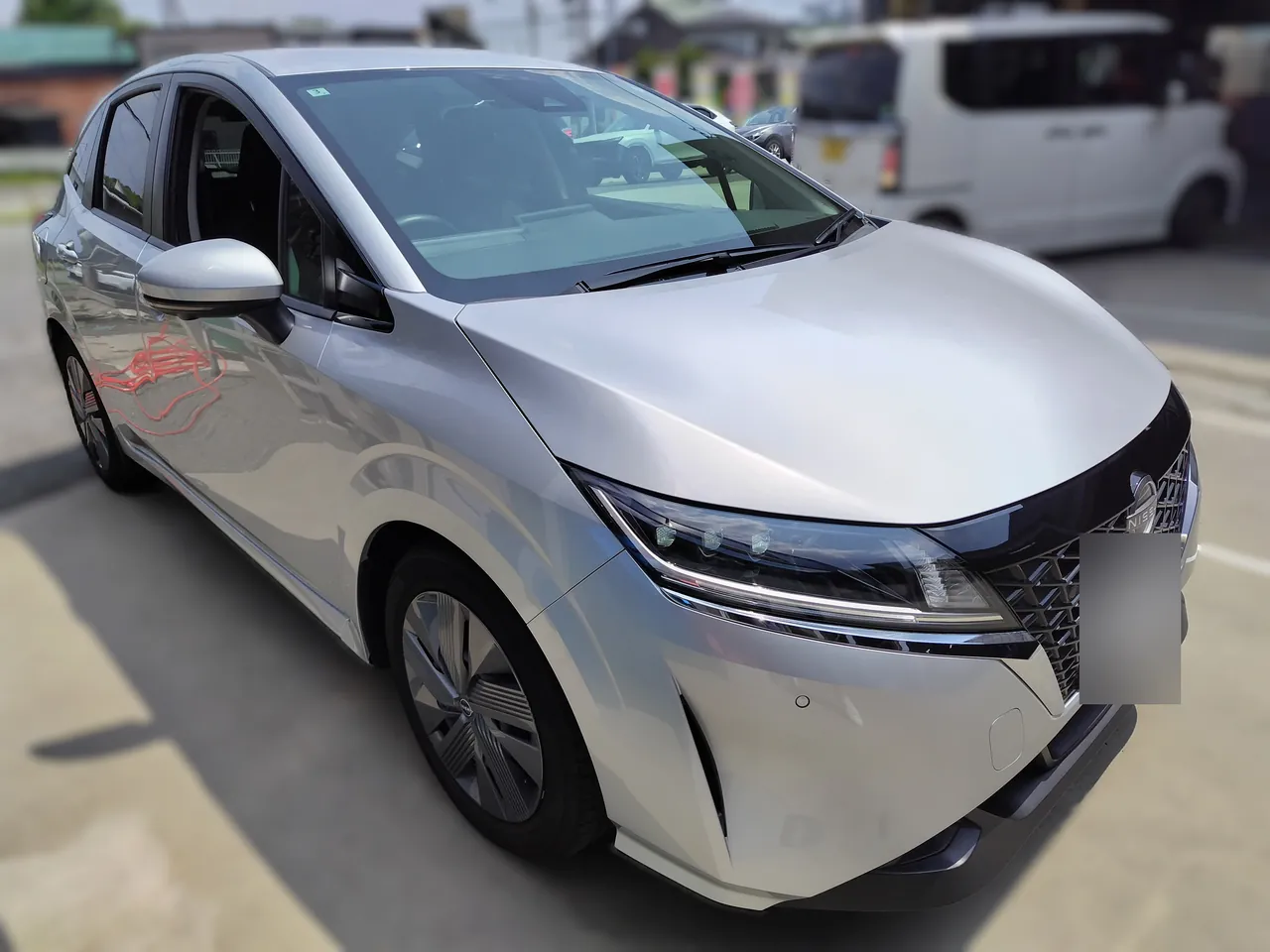

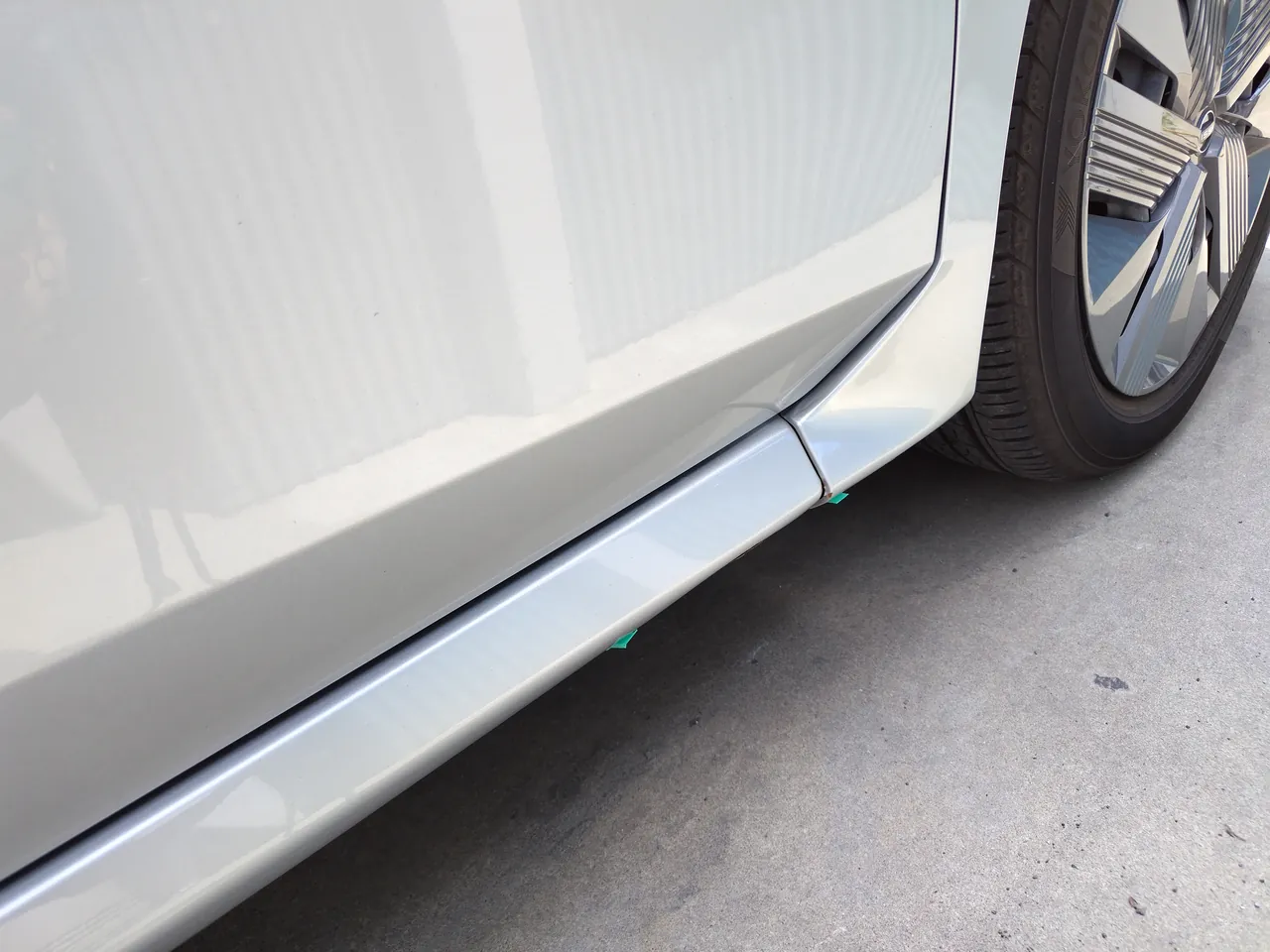

お預かりしたのは、シルバーのノート e-POWER です。サビが出ていたのは車の右側、運転席側の下のほうで、傷を確かめた所には緑のテープが貼られています。右前から見た全体が左の写真、右フロントドアの下から前輪までを横から写したのが右の写真で、ドアの下のサイドシルと、前輪のうしろの合わせ目にテープがあります。

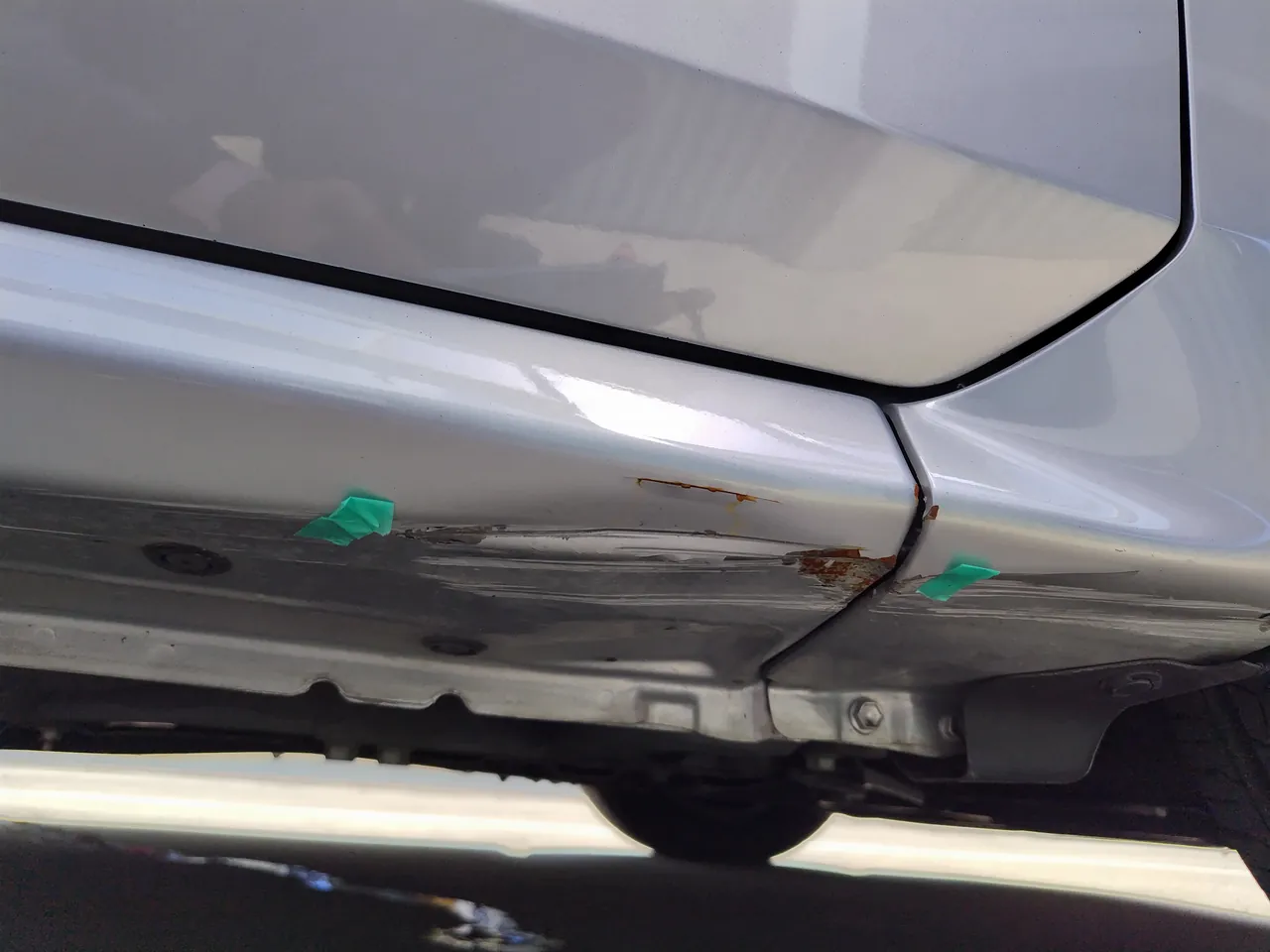

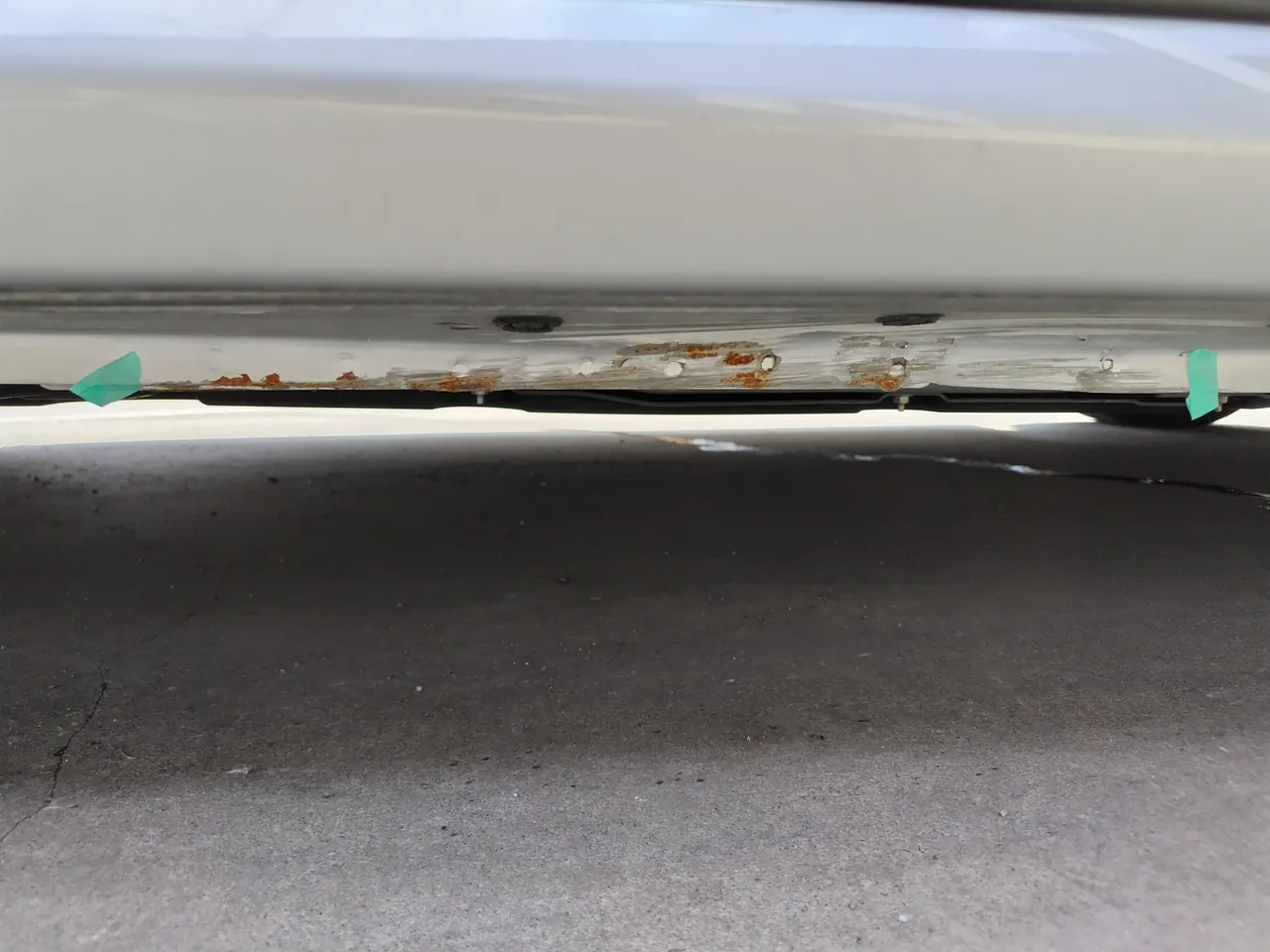

近づくと、傷み方がよく分かります。左の写真は合わせ目の寄りで、サイドシルの前の端と、フェンダーの後ろ下が重なるふちに茶色いサビが浮き、サイドシルの前寄りの下のほうは塗装がはがれています。右の写真は低い位置からサイドシルの下の縁を写したもので、縁に沿って塗装がはがれ、茶色い点のようなサビが前後に並んでいました。
サビ落とし｜塗装ごと削って、鉄板を出す

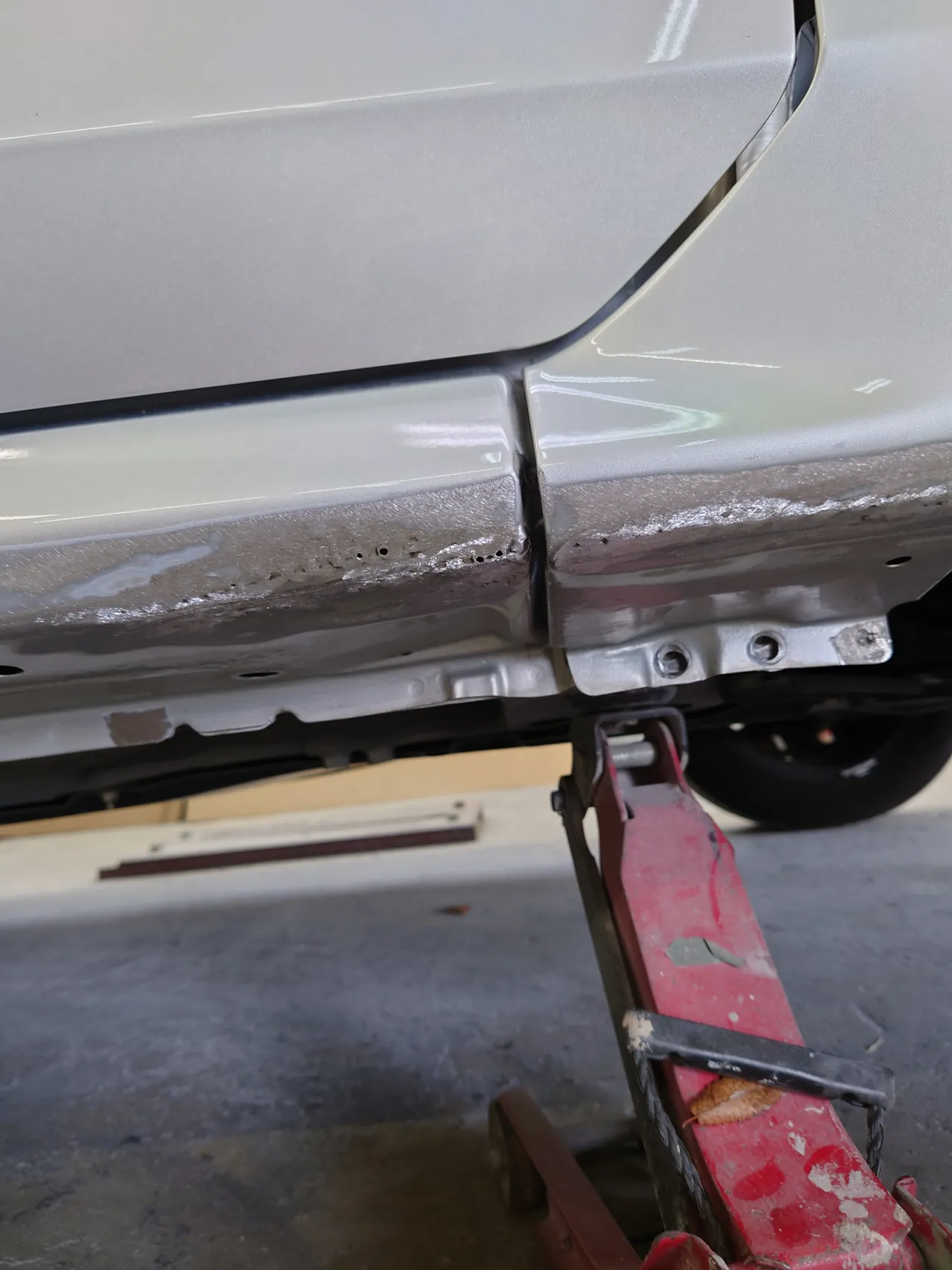

作業は、車をジャッキで持ち上げてから始めました。サビは、表に見えている茶色い所だけでなく、塗装の下にまで広がっていることがあります。このノートでも、サイドシルの前の端とフェンダーの後ろ下は、サビと一緒にまわりの塗装も削り落とし、銀色の鉄板が見えるところまで落としています。写真では、合わせ目の左がサイドシルの前の端、右がフェンダーの後ろ下です。
引き出し板金｜スライドハンマーで合わせ目の2か所を引く

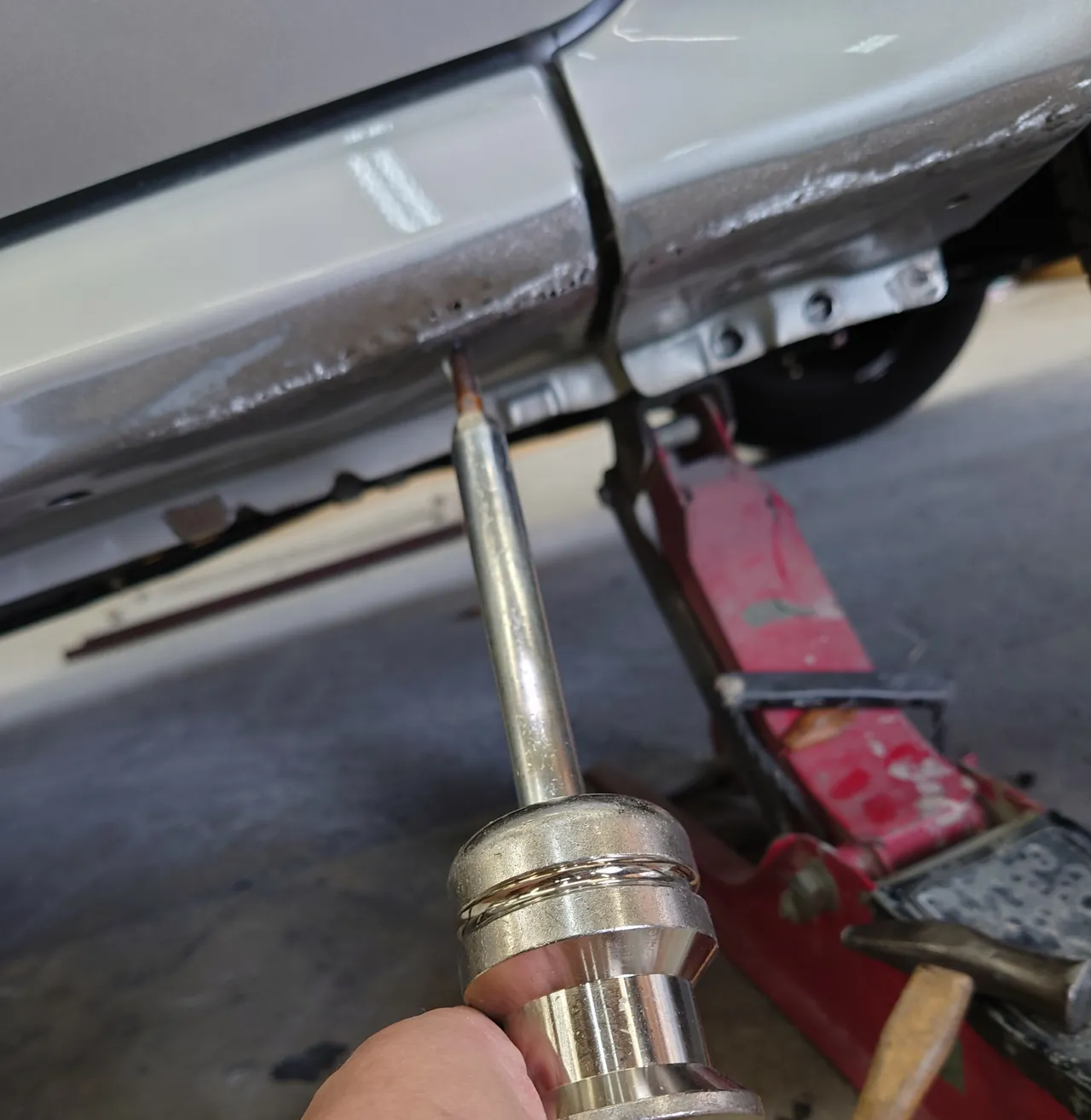

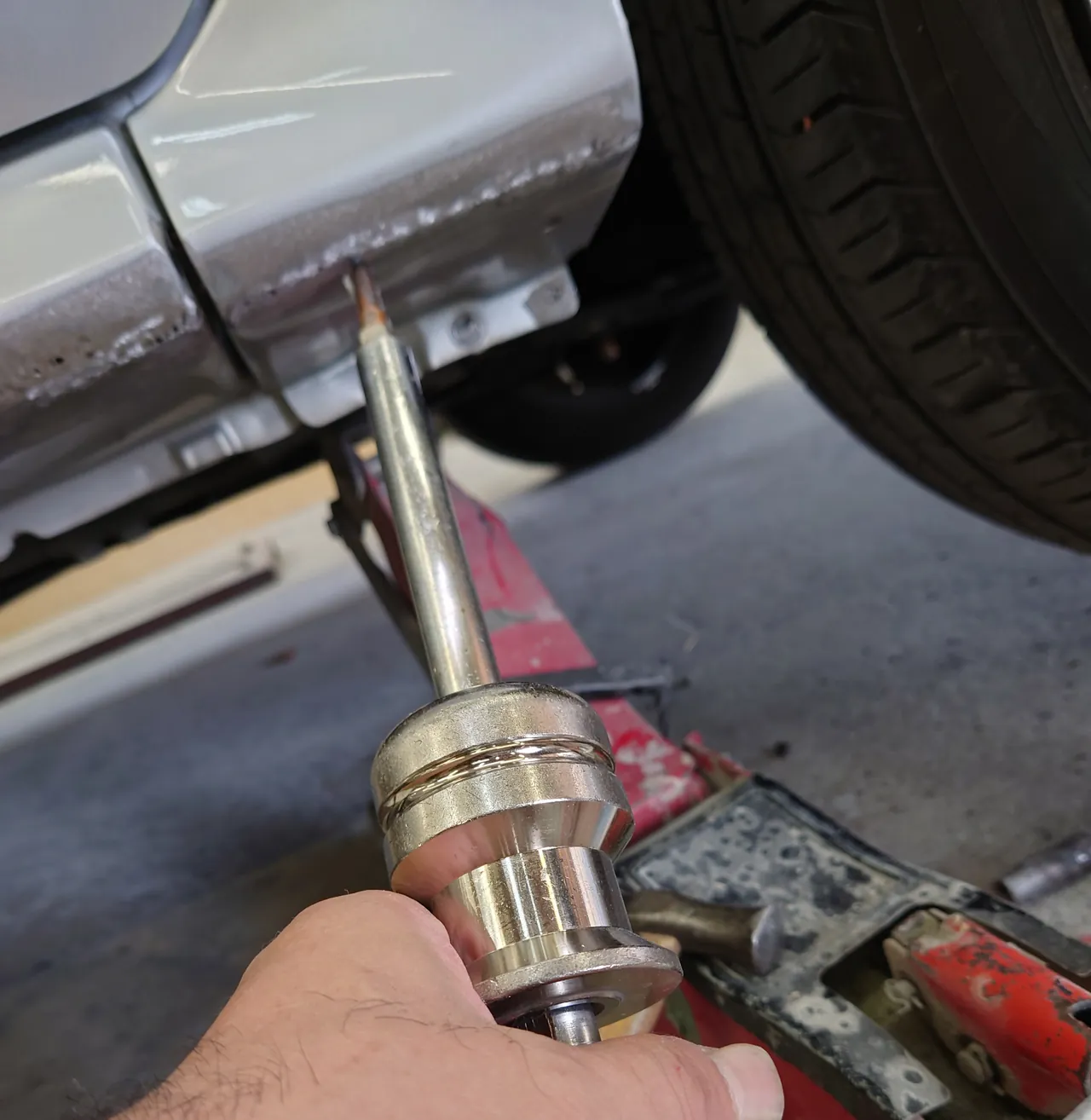

鉄板を出した2か所は、スライドハンマーで引き出して形を整えました。スライドハンマーは、棒の先を鉄板に付け、棒にはめた重いおもりを手元の側へ打ちつけて、その反動で鉄板を外へ引く道具です。左の写真では、ハンマーの先を合わせ目の後ろ側にあるサイドシルの前の端に、右の写真では、合わせ目の前側にあるフェンダーの後ろ下に当てています。
研ぎ｜サイドシルの下の面を、前後に長く鉄板まで

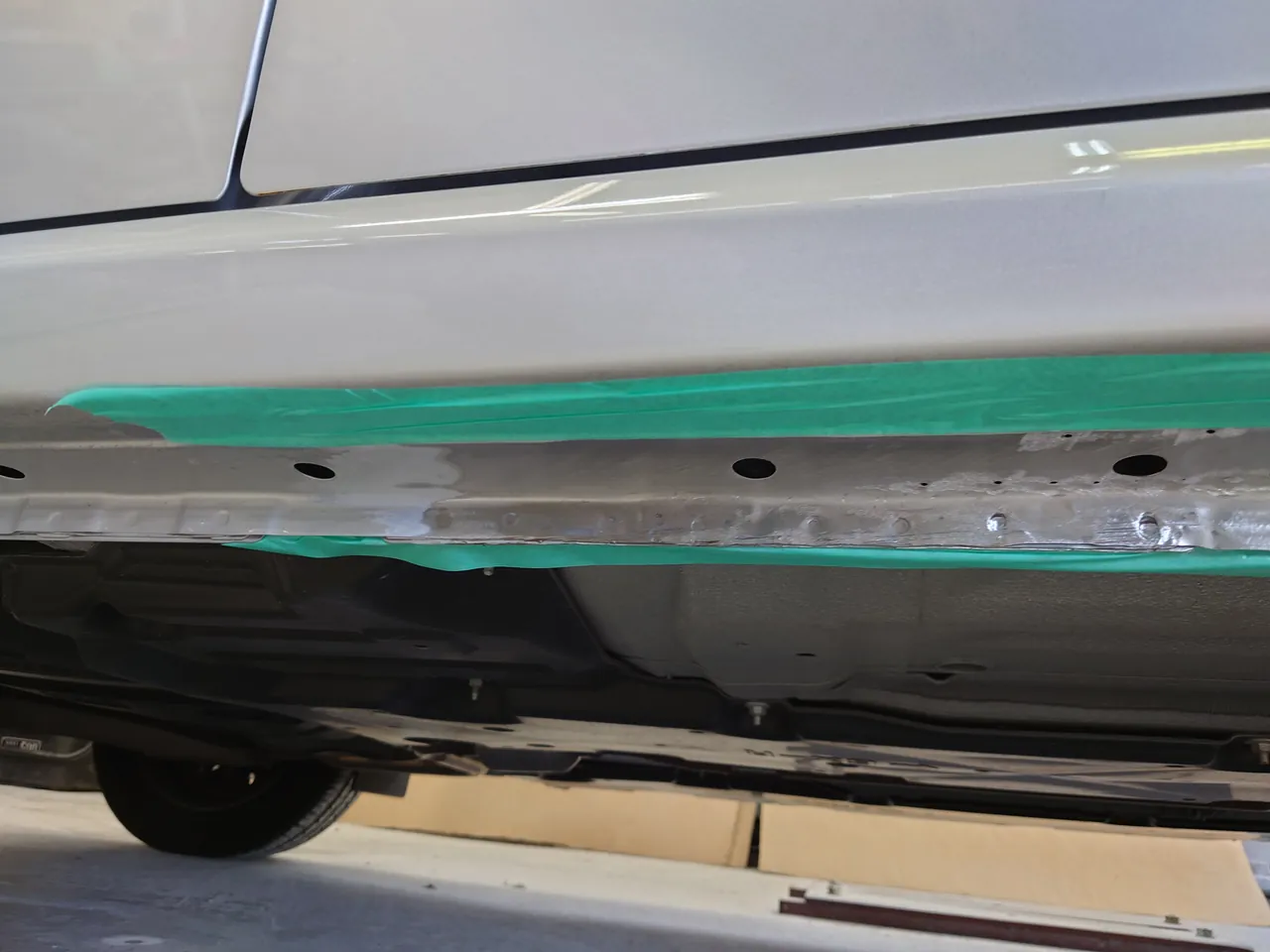

サイドシルの下の面は、縁に沿ってサビの点が並んでいた所です。上と下に緑のテープを貼って範囲を区切り、そのあいだを前後に長く研いで、こちらも鉄板を出しました。研いだ所と残した塗装の境目は、段をつけてなだらかに落としてあります。写真の左下に見えているのは後輪で、右側の車体の下を低い位置からのぞいた角度です。
分解｜フェンダーとヘッドランプを外し、バンパーの右側をゆるめる

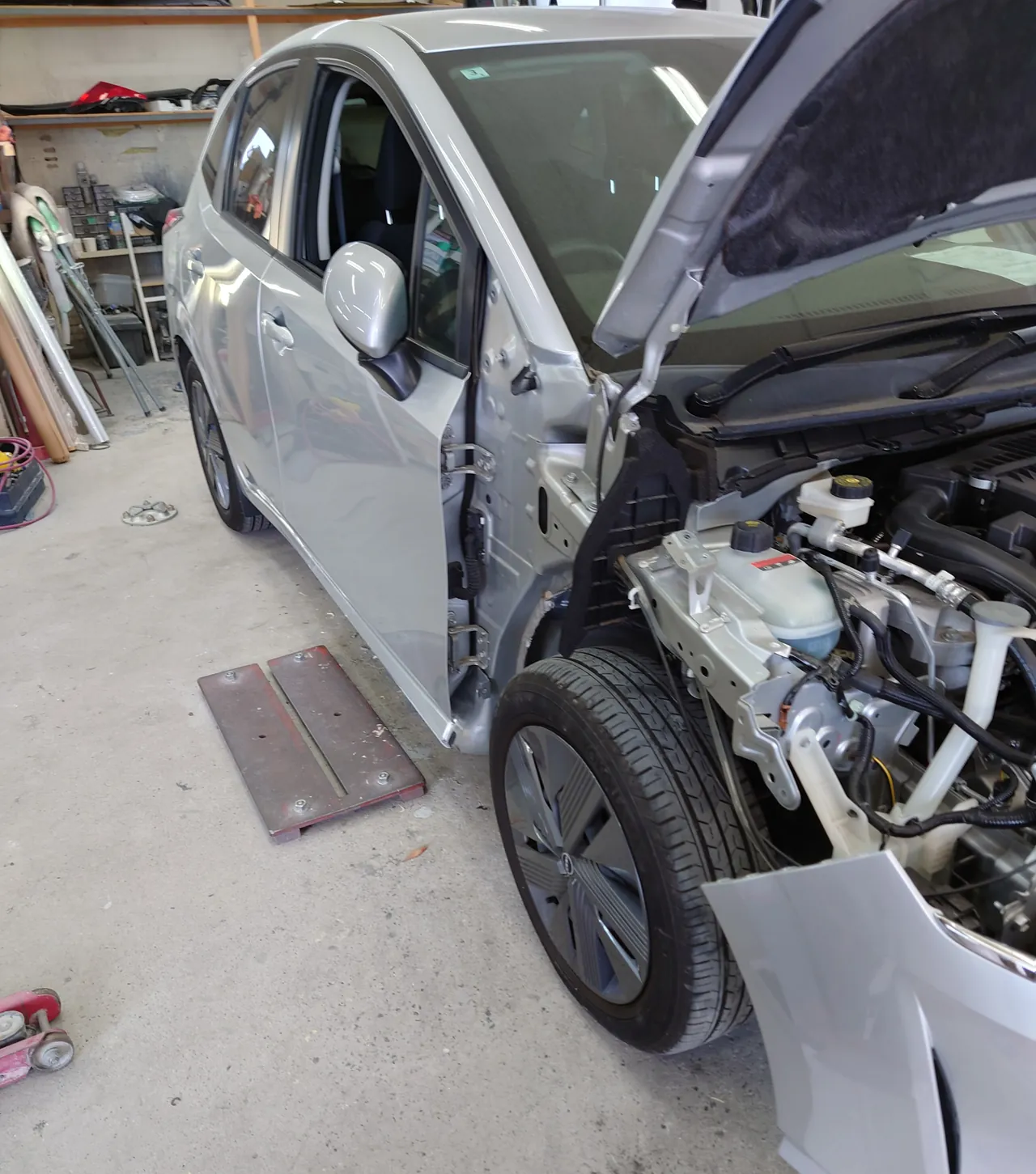

次に、右フロントフェンダーと右ヘッドランプを車から外し、フロントバンパーは右側をゆるめて車体から離しました。フェンダーがなくなると、エンジンルームの横から前輪のまわりまでが開き、フェンダーの後ろ下の角は車から離れた1枚の部品として、サイドシルの前の端は車体の側で、それぞれ手を入れられるようになります。
パテ｜外したフェンダーの角と、車体側のサイドシルに薄く

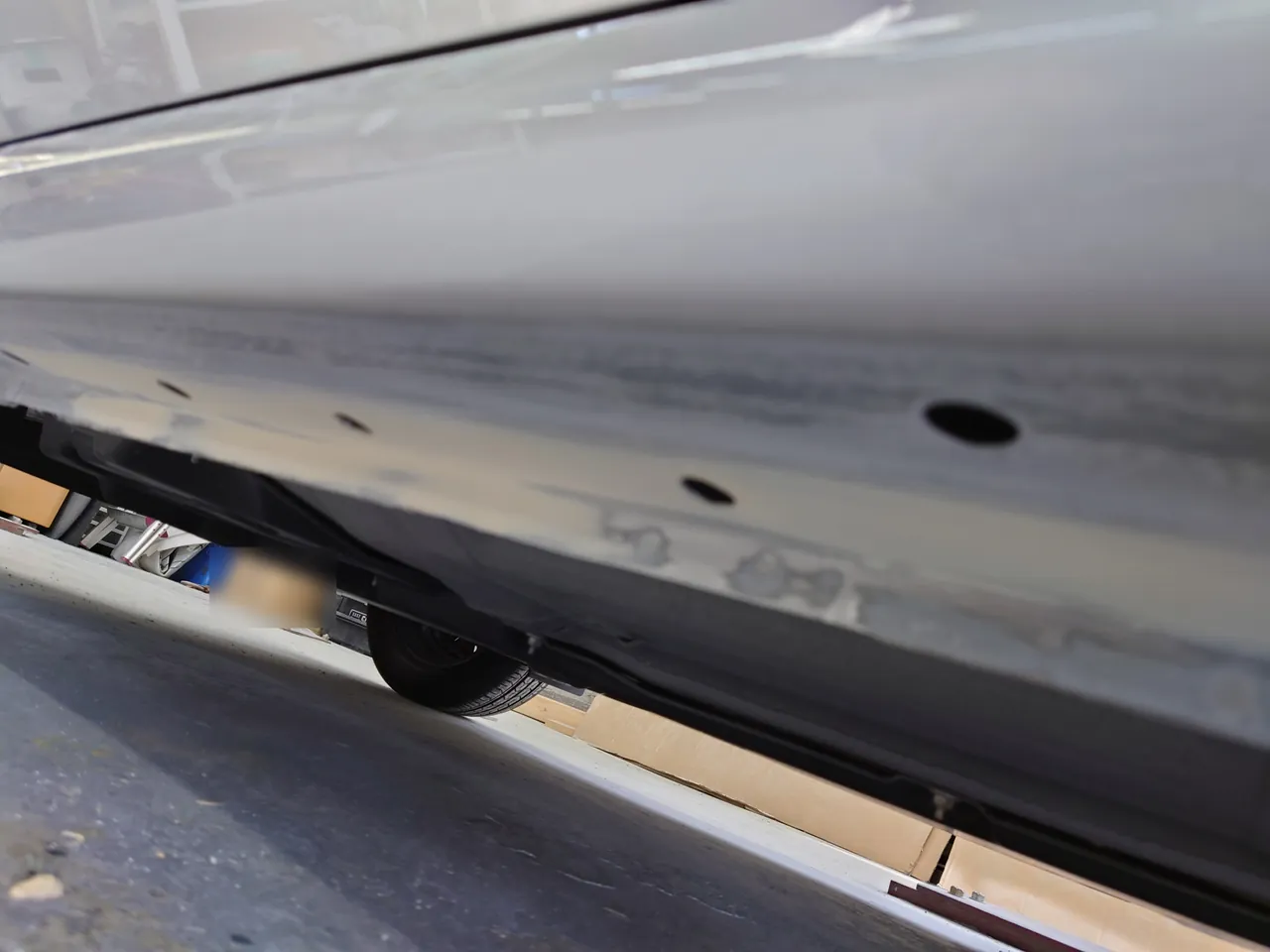

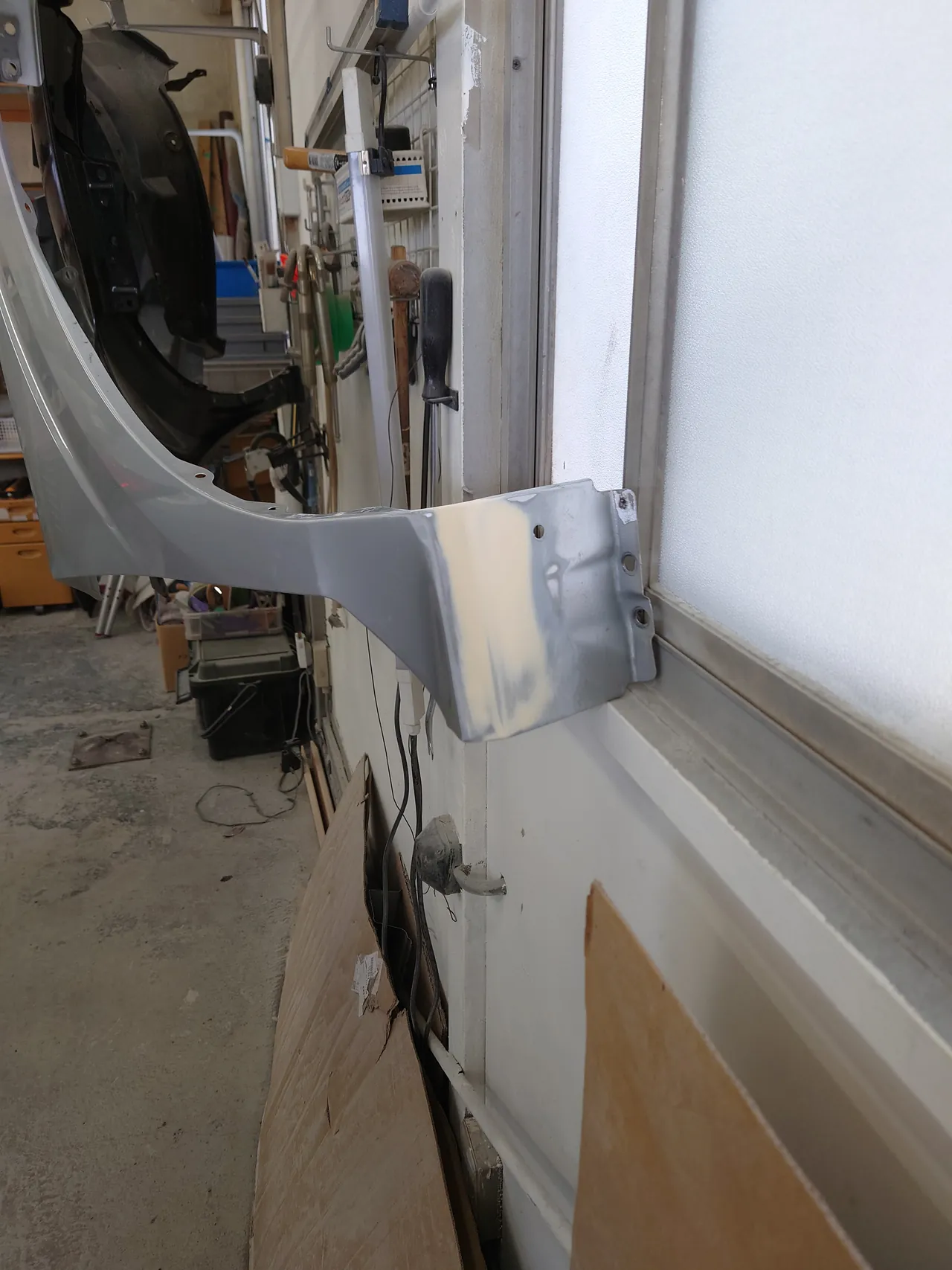

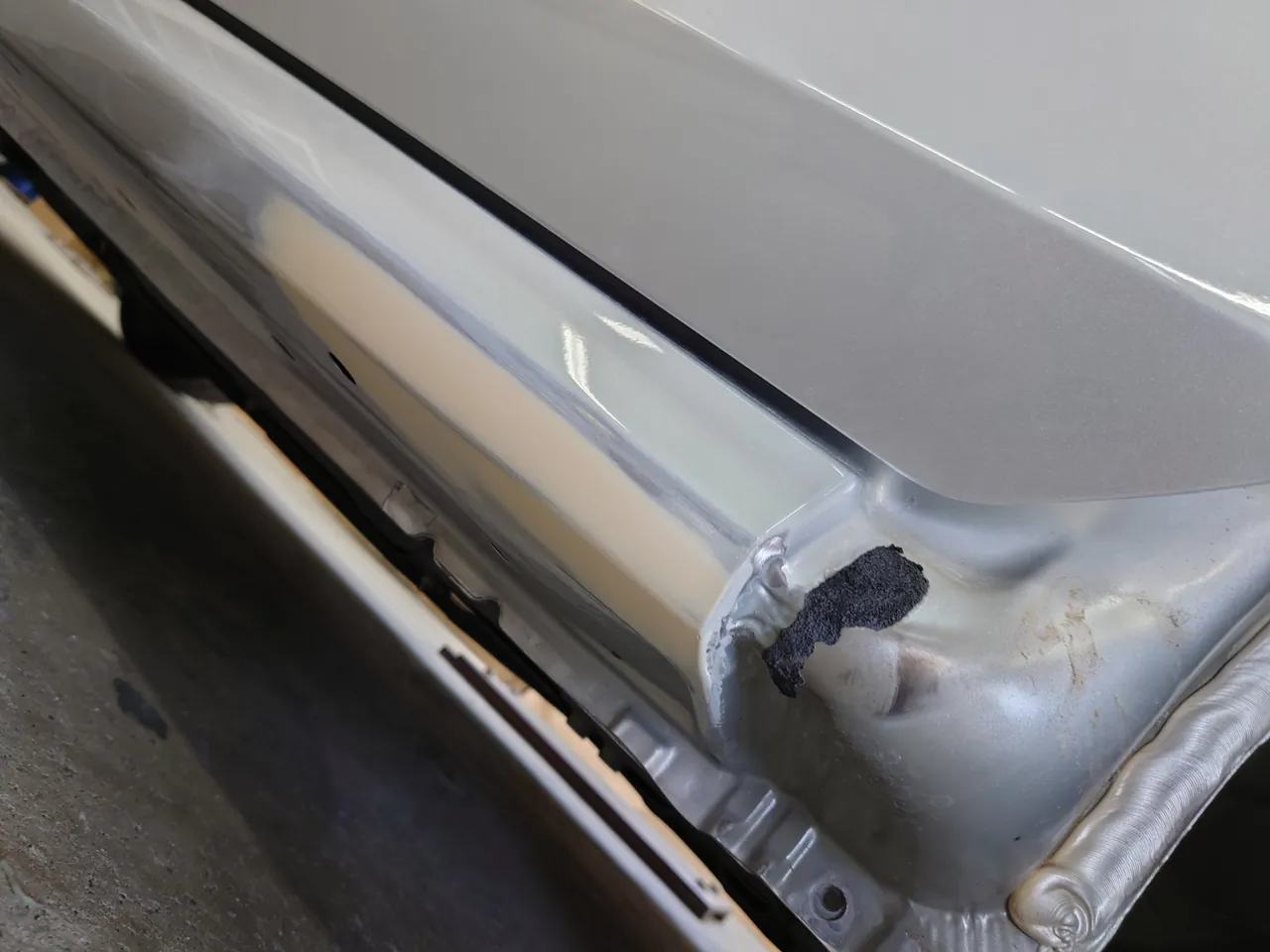

パテは、削って形を整えた所に薄く付けています。外したフェンダーは壁に掛け、後ろ下の角にクリーム色のパテ。車体の側では、サイドシルの前の端と下の面にパテが入りました。下の写真は、外したフェンダーの後ろ下の角、サイドシルの前の端、サイドシルの下の面の順です。
マスキング｜ドアの下の縁で区切り、フェンダーは修理した所だけ出す

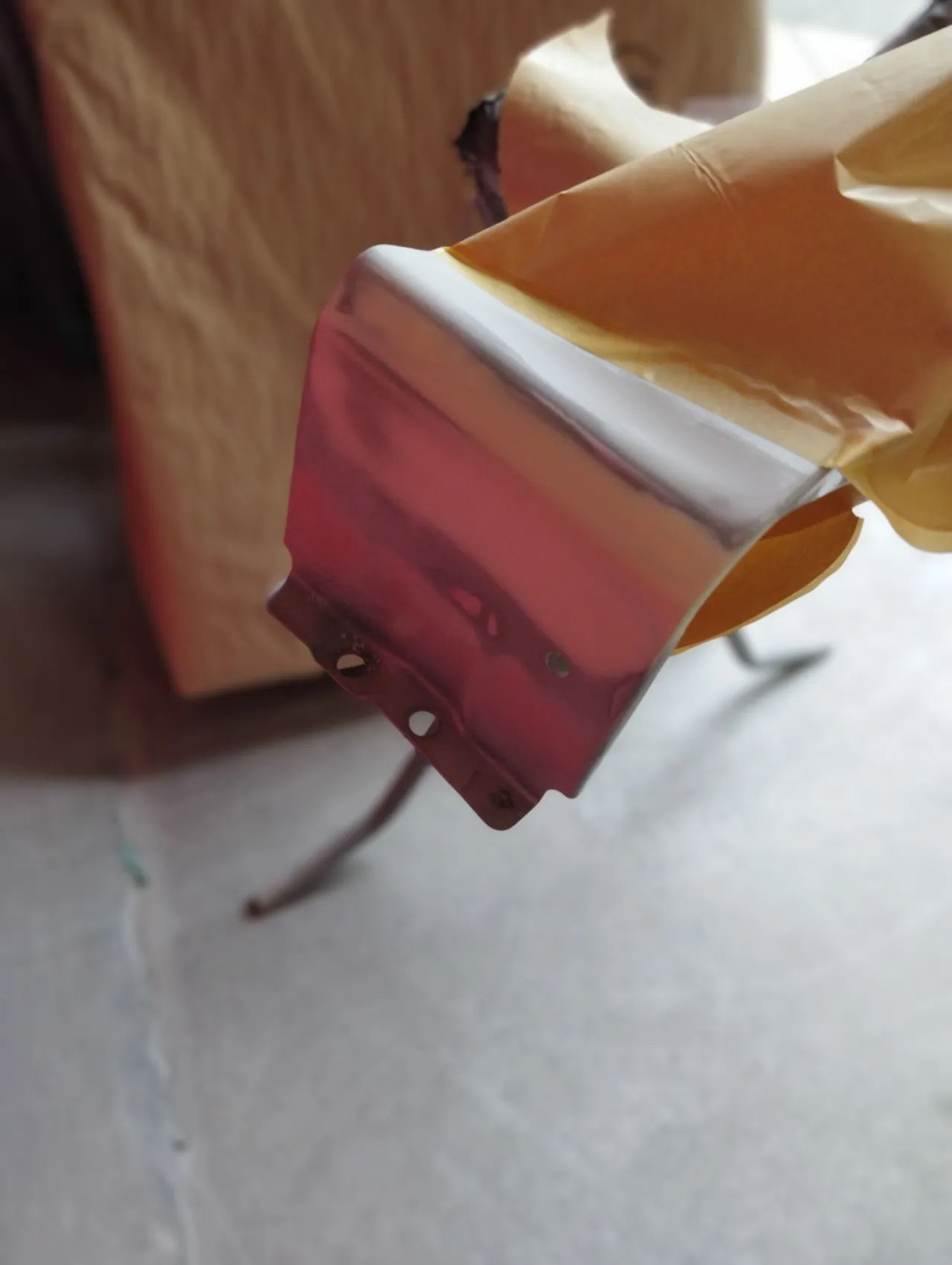

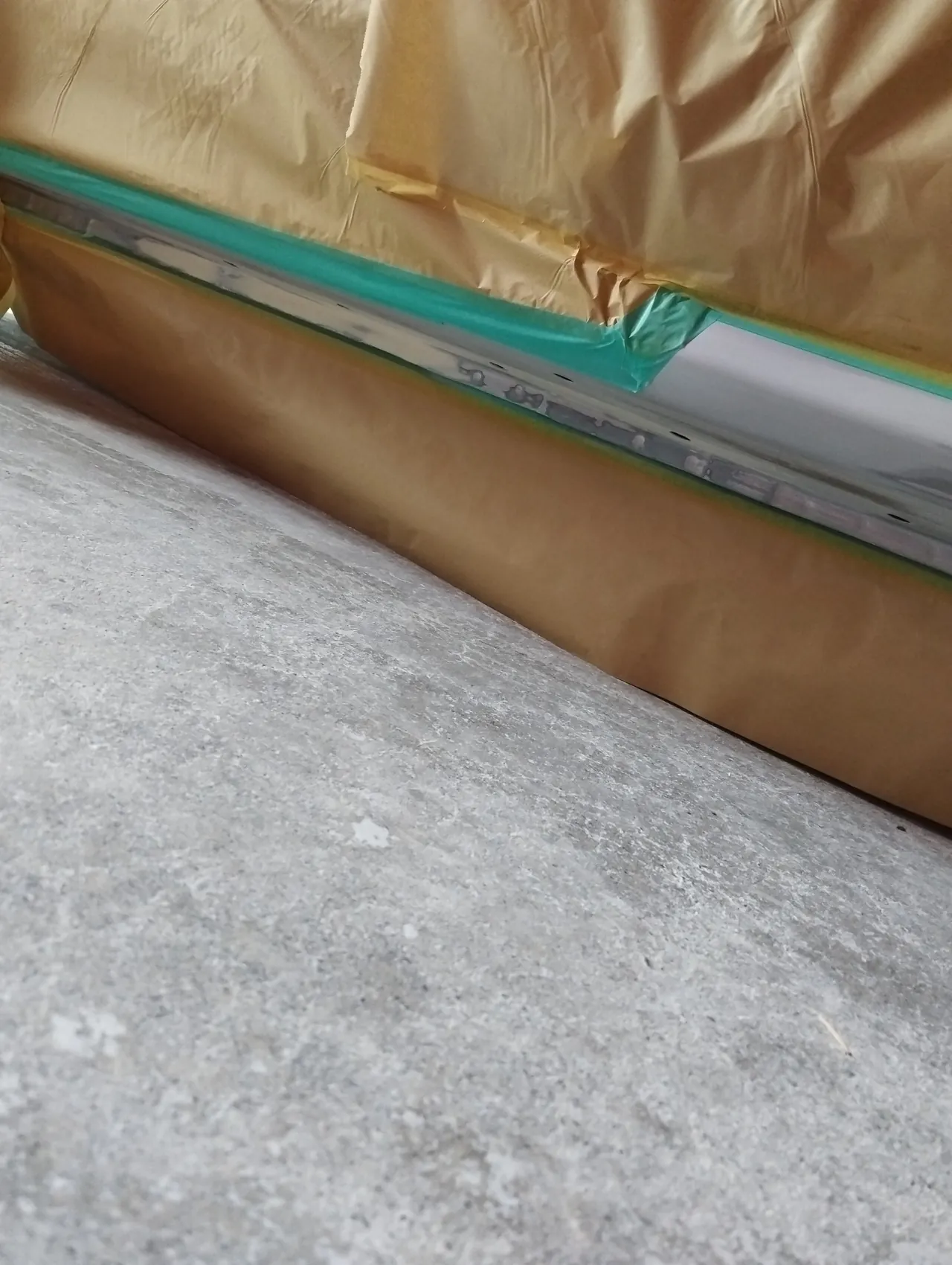

下地を吹く前に、塗らない所を覆います。左の写真のサイドシルは、ドアの下の縁に緑のテープを貼り、ドアの側と床に近い下の側を紙で覆って、サイドシルの面だけを出しました。右の写真はスタンドに立てたフェンダーで、上の部分を紙で包み、パテを付けた後ろ下だけを外に出しています。
同じような損傷でお困りですか？☎ 045-592-1040LINEで相談見積りを相談
サフェーサー｜削った範囲を、明るいグレーの下地に

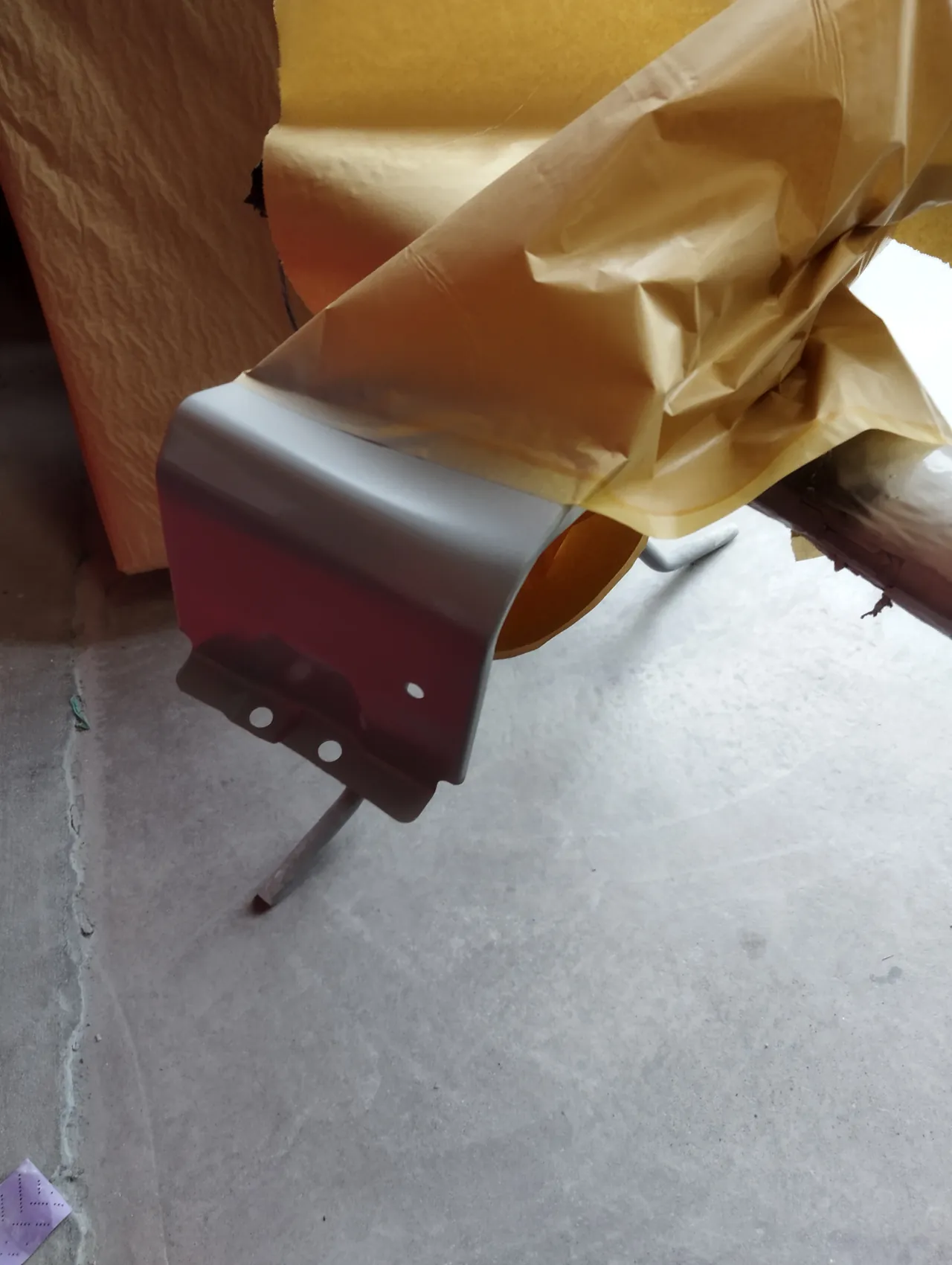

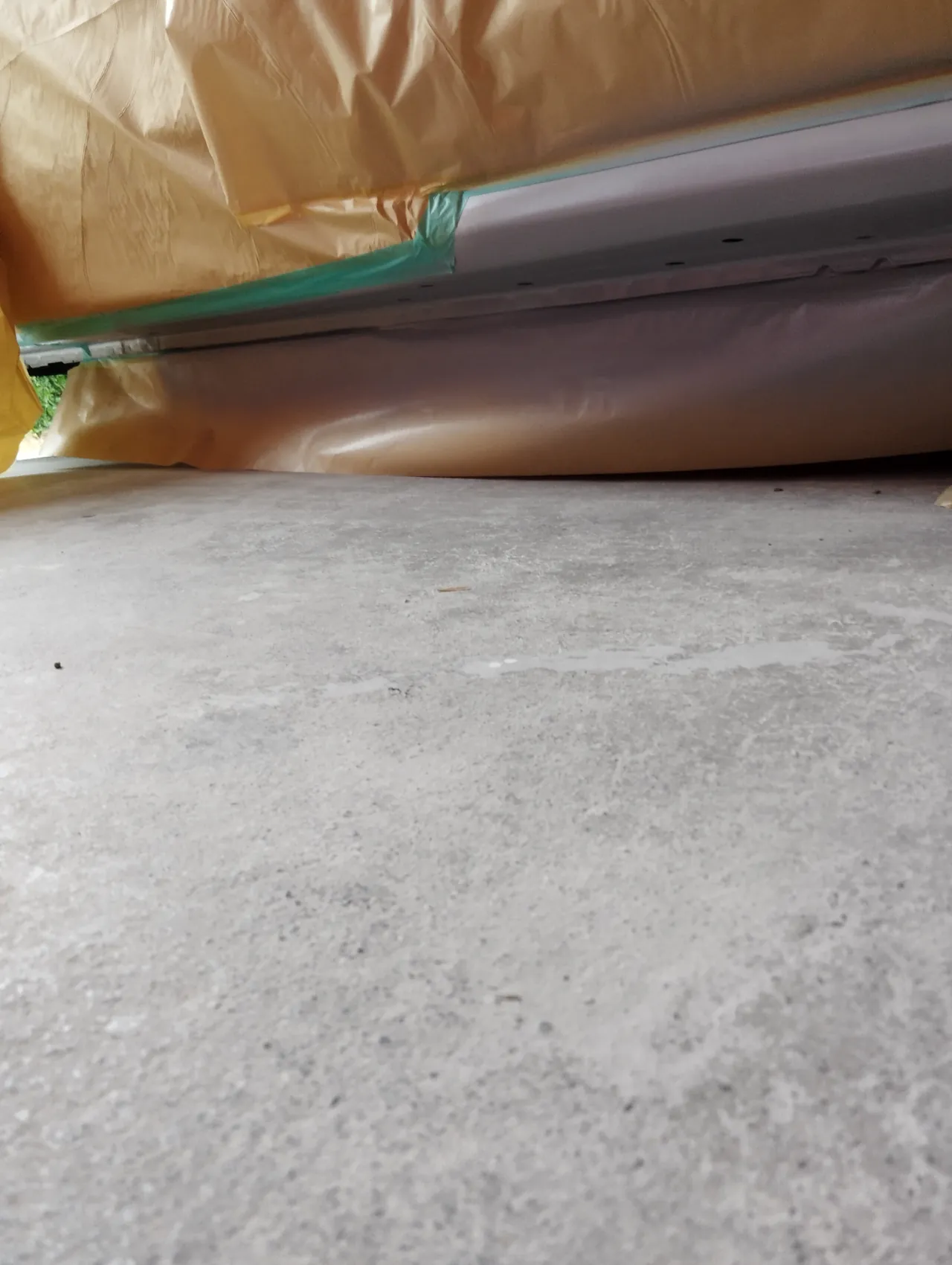

その上に吹いたのがサフェーサーです。パテと鉄板の上にのせる下地で、このあと重ねる色の土台になります。左の写真のサイドシルも、右の写真のフェンダーの後ろ下も、外に出しておいた範囲が、つやのない明るいグレーに変わりました。
塗装｜K23のシルバーを、車体の上とスタンドの上で

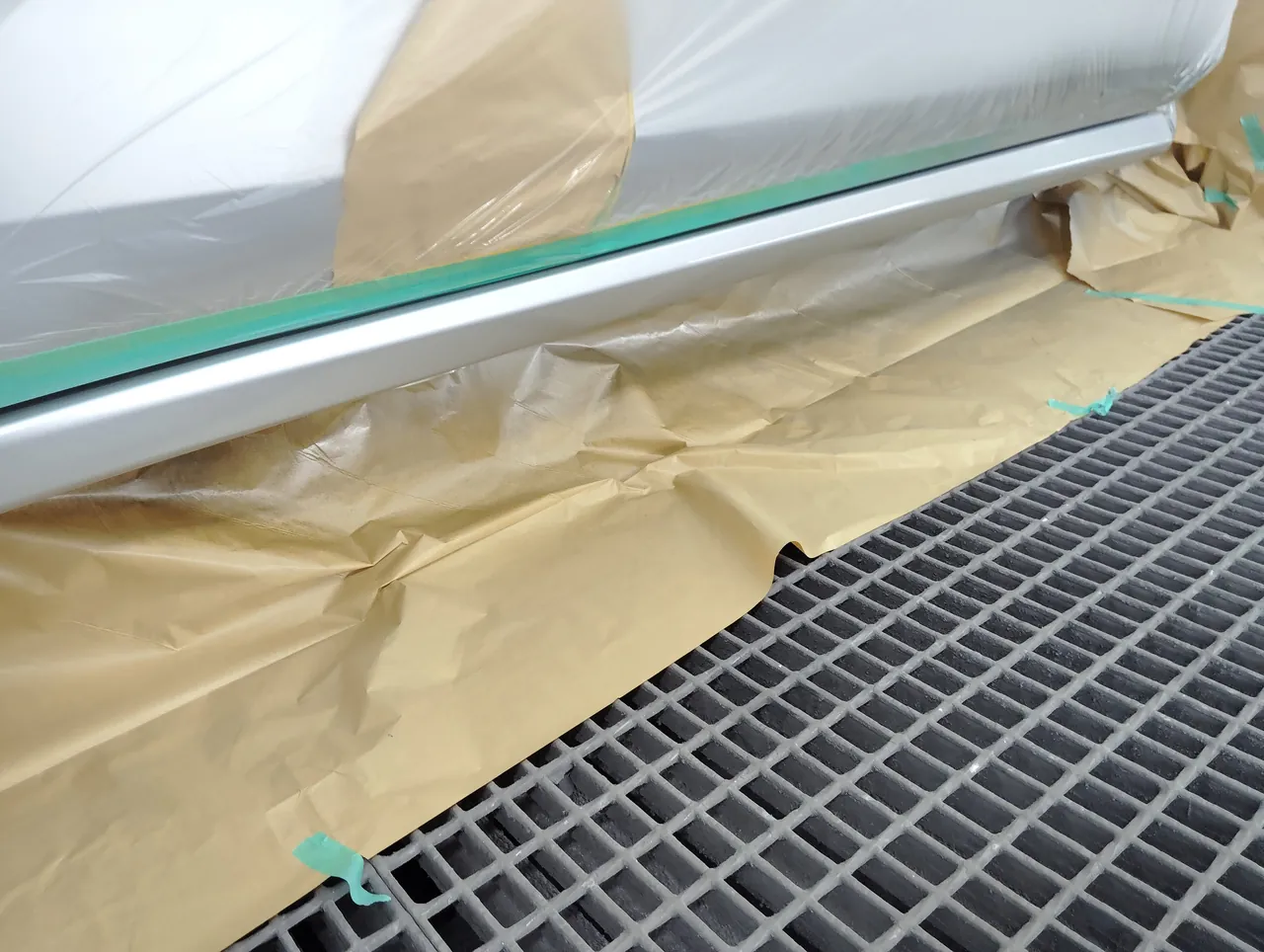

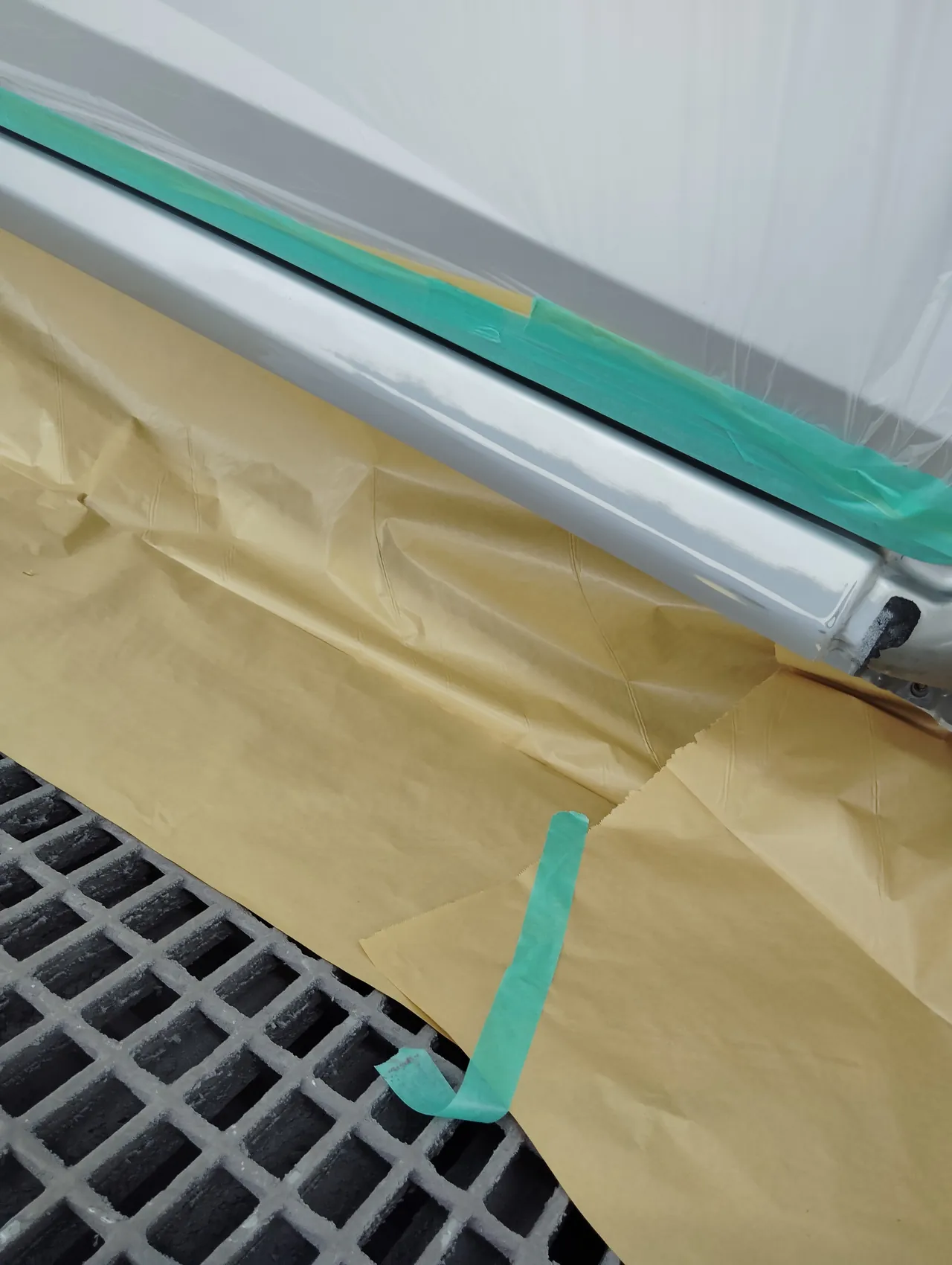

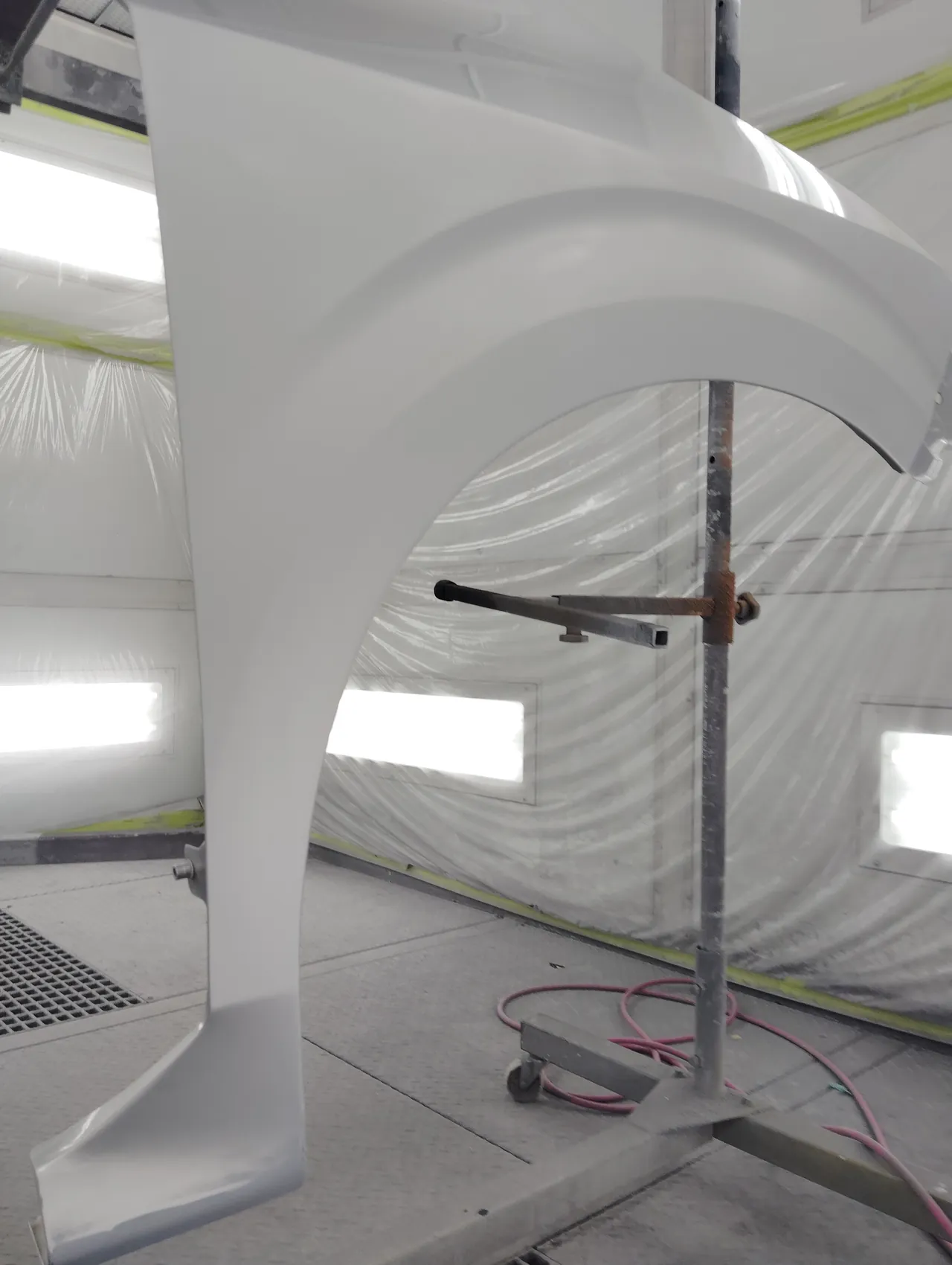

色は、コーションプレート（車体に付いた銘板）の COLOR/TRIM の欄にあるK23のシルバーです。塗装ブースでは、2つの部分を別々の置き方で塗りました。左の写真はサイドシルで、ドアは透明なビニールで包み、ドアの下の縁の緑のテープを境にして、車体の上で塗っています。右の写真は、同じブースのスタンドに立てた、車から外したフロントフェンダーです。
塗装後｜サイドシルの前の端から、フェンダーの付く面まで

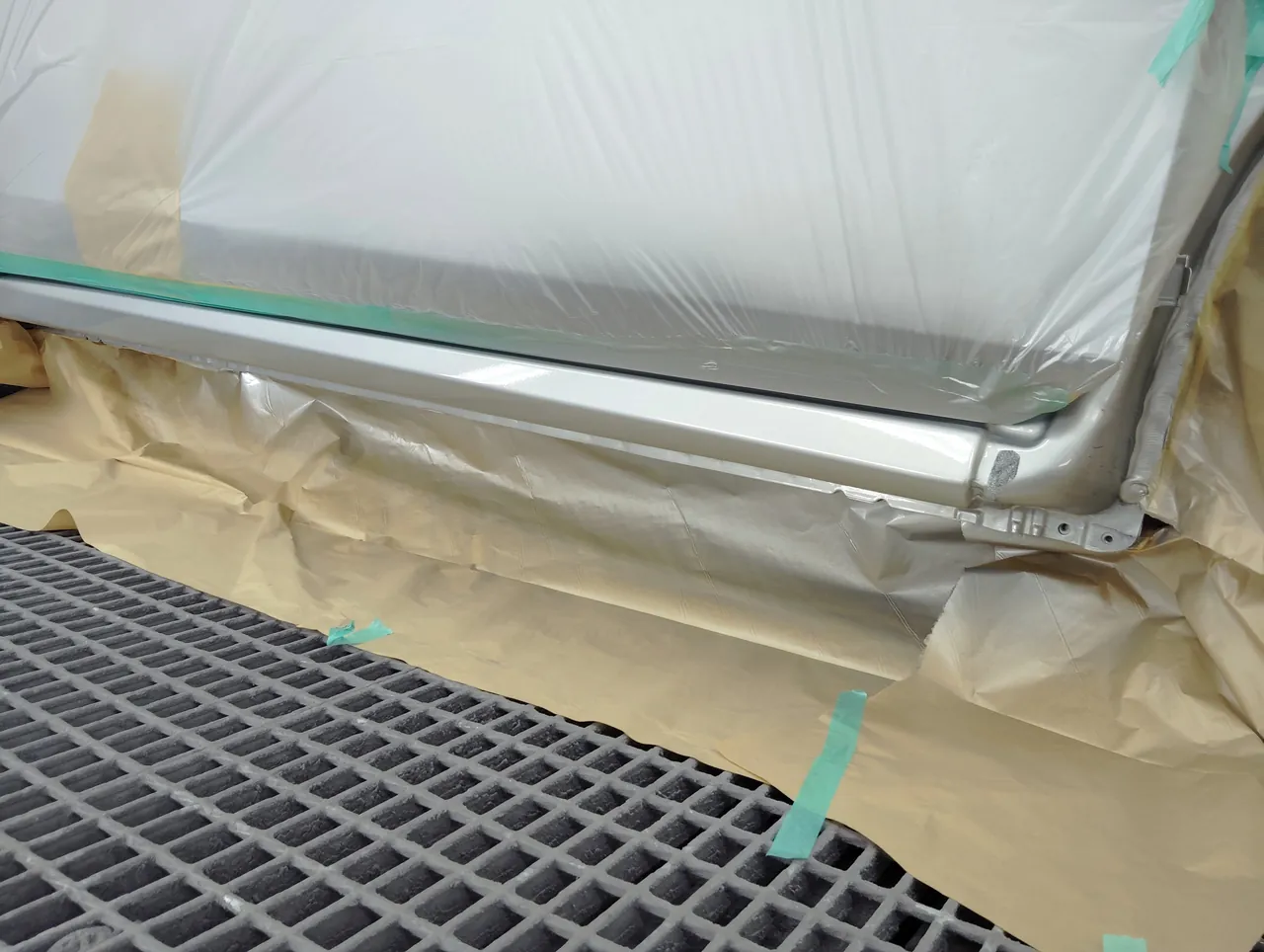

塗り終えたサイドシルは、ブースの照明を映すつやに変わりました。左の写真はサイドシルを斜めから、右の写真は前の端のまわりで、フェンダーが付く奥の面まで同じ色がのっています。ドアの側はビニールで覆われたままで、塗っていません。

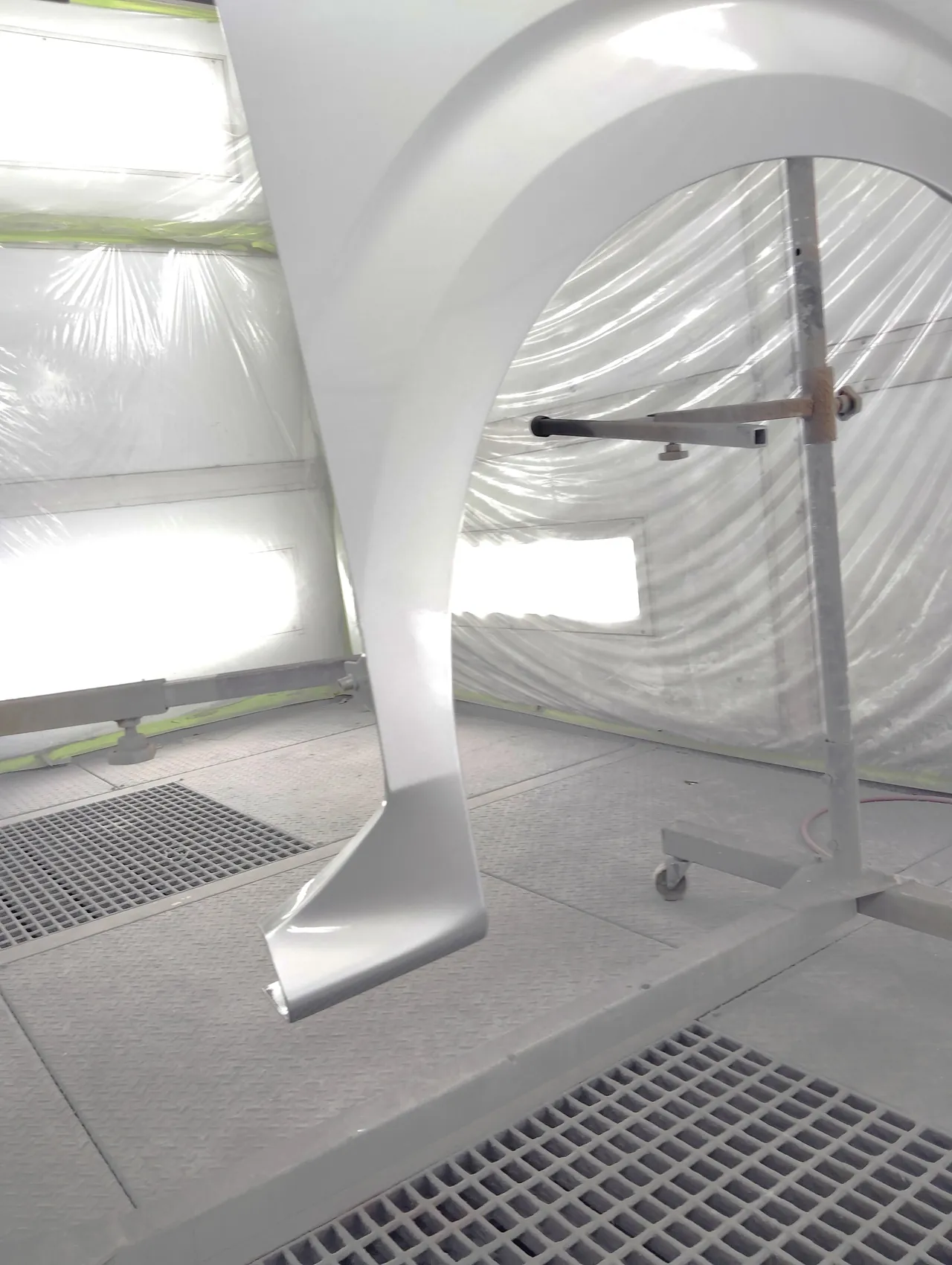

車から外したフェンダーも、同じブースのスタンドの上で塗り上がりました。写っている面は、前輪のアーチから後ろ下の角まで、ブースの照明を映すつやになっています。
組み付け｜フェンダーとヘッドランプを元の位置へ

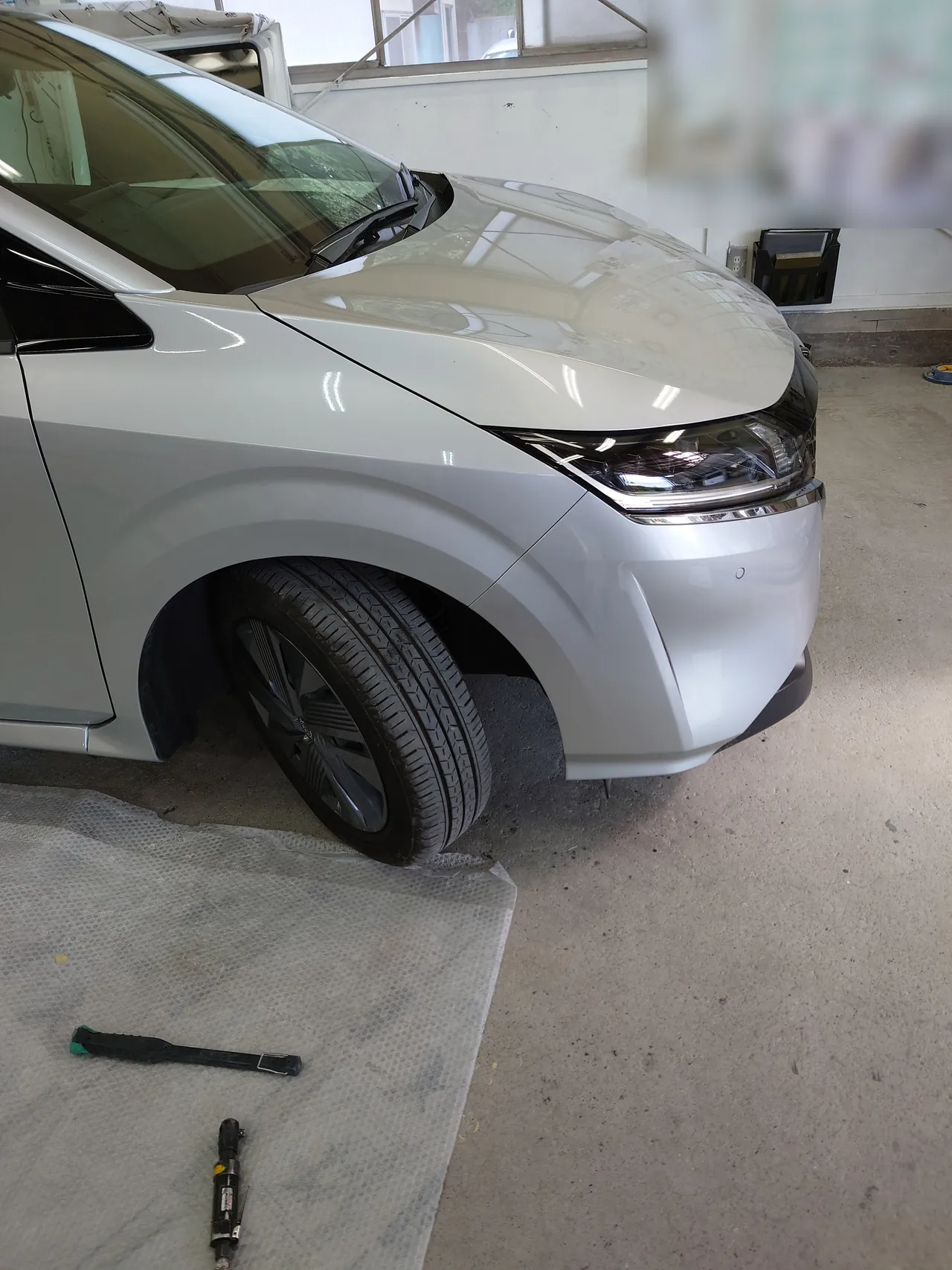

塗装のあとは、外していた右フロントフェンダーと右ヘッドランプを車に戻し、ゆるめていたフロントバンパーの右側も元の位置に戻しています。右前から見ると、ヘッドランプからフェンダー、前輪のアーチまで、部品がそれぞれの位置に収まっています。
修理後｜サビの出ていた合わせ目と、サイドシル

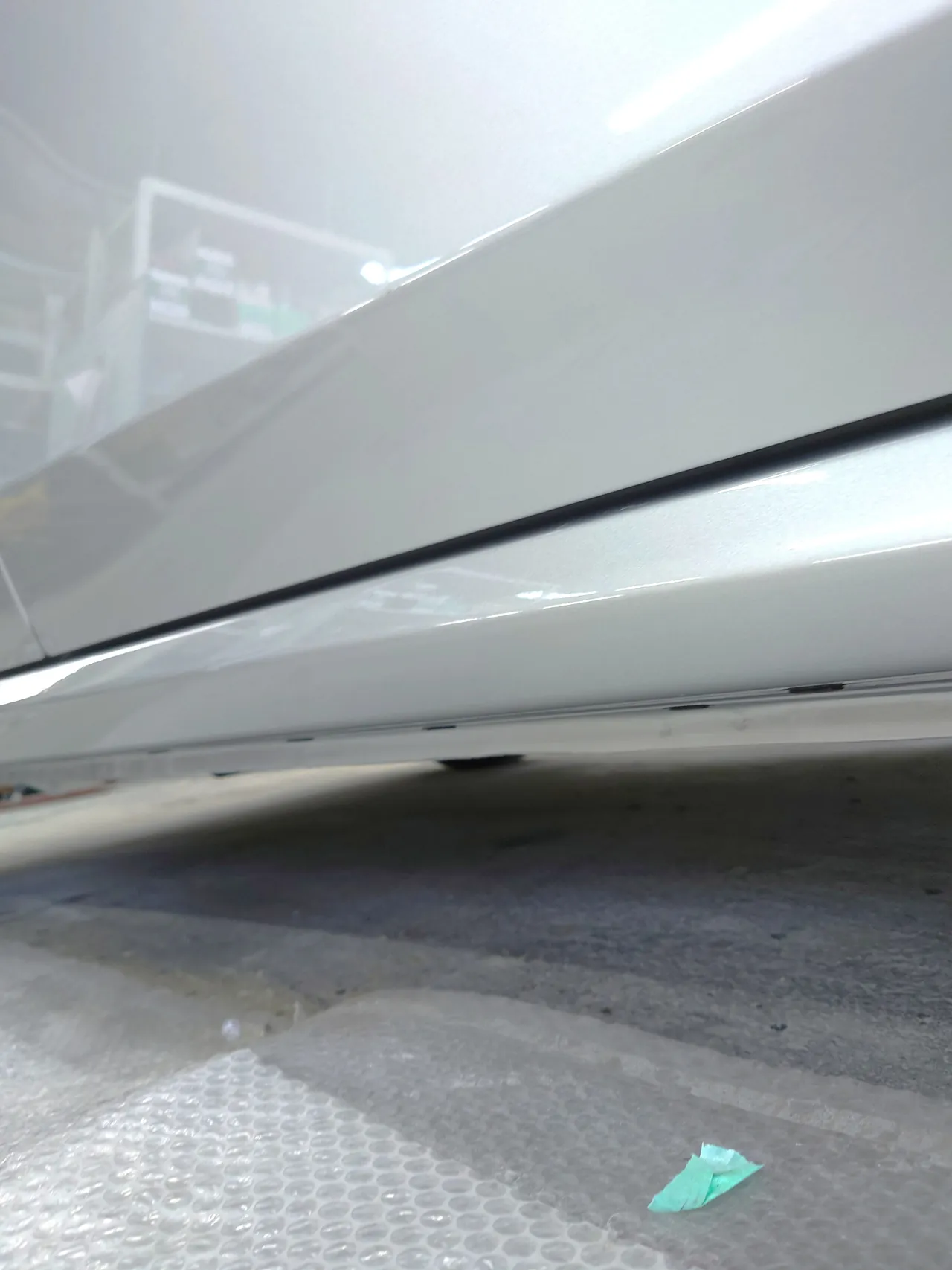

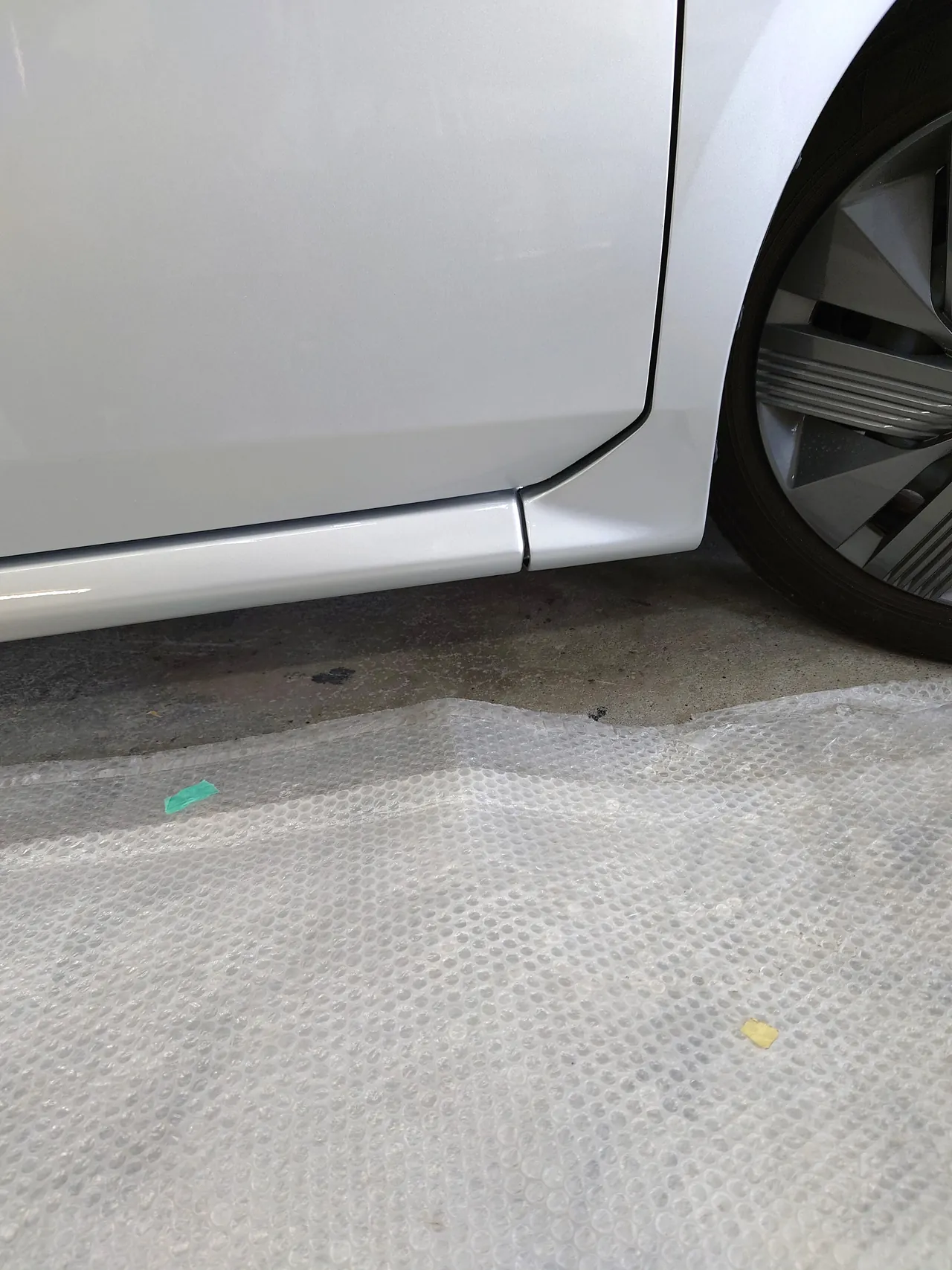

左の写真は、お預かりのときに茶色いサビが浮いていた、サイドシルの前の端とフェンダーの後ろ下の合わせ目です。茶色いサビの色はなくなり、2枚のパネルが同じシルバーで並んでいます。右の写真は低い位置から見たサイドシルで、面に工場の照明が映り込んでいます。
診断機｜e-POWERのノートのシステムを一覧で

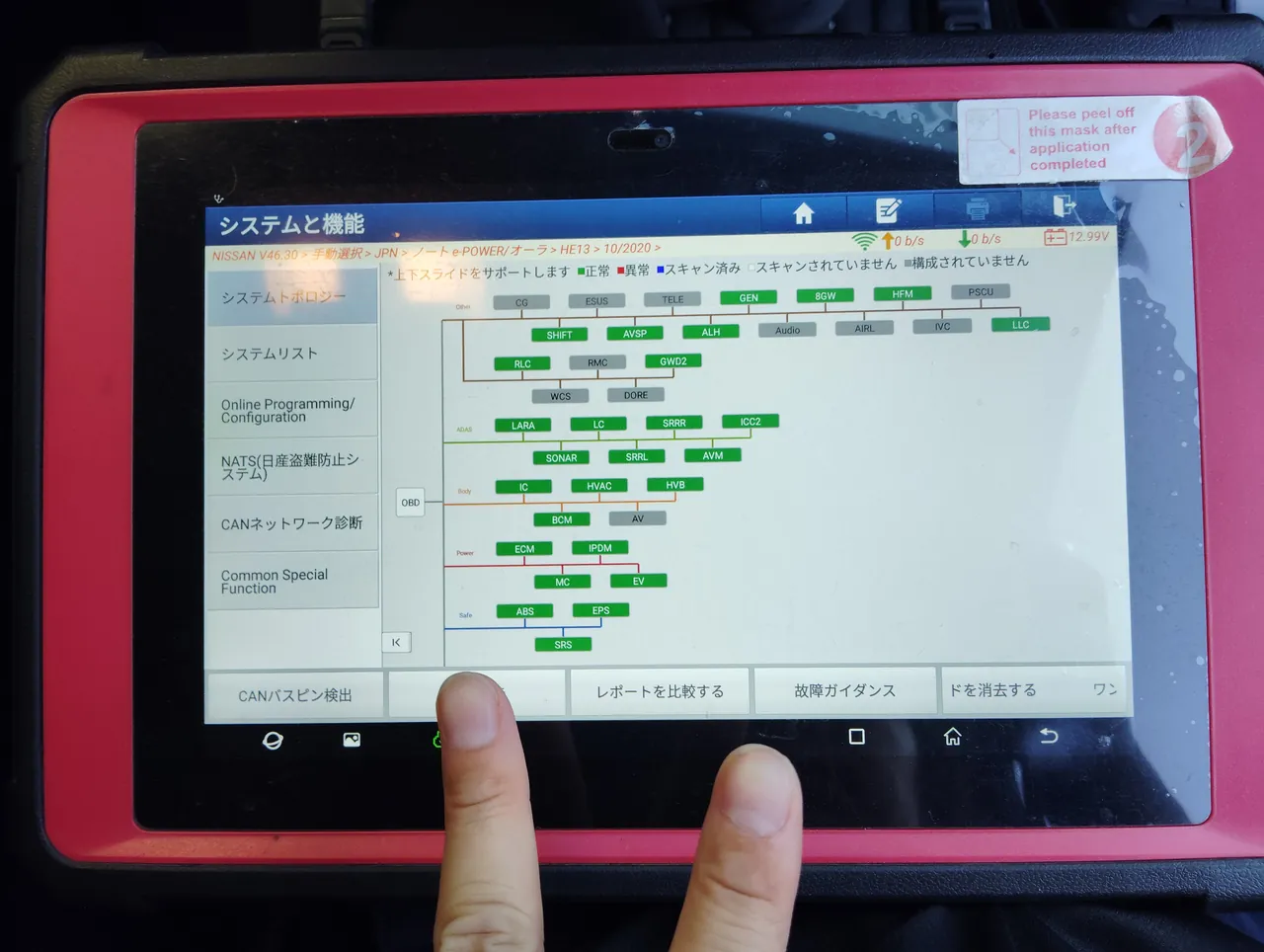

診断機をつないだのは、フェンダーとヘッドランプを戻し終えてからです。写真の画面は「システムと機能」の中の「システムトポロジー」で、上の行には選んだ車種として「ノート e-POWER/オーラ」「HE13」が並んでいます。
この画面で見えている範囲の箱は、凡例で「正常」を表す緑と、「構成されていません」の灰色だけで、「異常」の赤はありません。お預かり証の確認欄でも、お預かりの時点のチェックランプ（警告灯）は「無」に印が付いていました。ケービーエスは、関東運輸局の認証（第2-5680号）を受けた自動車特定整備事業の工場です。
職人の技｜サビを鉄板まで削り、隠れる角まで手を入れる段取り
サビ落としから診断機まで、写真でたどれる手間を6つに分けて挙げます。
① 茶色い所だけでなく、まわりの塗装ごと サイドシルの前の端とフェンダーの後ろ下は、サビとまわりの塗装を削って鉄板を出し、サイドシルの下の面はテープで区切った範囲を前後に長く研いでいます（サビ落とし・研ぎの写真）。
② 合わせ目の両側を引き出す スライドハンマーの先を、合わせ目の後ろ側のサイドシルと、前側のフェンダーに当てて、2か所を引き出しています（引き出し板金の写真）。
③ 削って引いてから、外す サビ落としと引き出しはフェンダーを付けたまま済ませ、そのあとでフェンダーとヘッドランプを外し、バンパーの右側をゆるめて、フェンダーの後ろ下の角を車から離しています（引き出し板金・分解の写真）。
④ パテは修理した所に薄く フェンダーの角、サイドシルの前の端と下の面の、削った所にパテを付けています（パテの写真）。
⑤ 区切りはドアの下の縁で サイドシルはドアの下の縁にテープを貼って区切り、ドアはビニールで覆って塗らずに残しました。フェンダーは修理した後ろ下だけを出して下地を入れています（マスキング・サフェーサー・塗装の写真）。
⑥ フェンダーはスタンドで、最後は診断機で 外したフェンダーは塗装ブースのスタンドに立てて塗り、組み付けのあとは診断機でシステムの一覧を表示しています（塗装・診断機の写真）。
職人の想い｜ふだん目に入らない下の縁だからこそ
運転席側のサイドシルの下の縁は、乗り降りのときにもあまり目に入らない場所です。このノートでは、そこに出たサビを鉄板の色が出るまで削り、フェンダーは部品ごと外して、後ろ下の角まで下地を作ってから色をのせました。サビが取れて、きれいに直れば、というご要望に、見えにくい所の手間でお応えしたいと考えています。
代車のご相談｜ノートのお預かり中に乗れる車
今回のノートは、乗車定員5人のハイブリッド車です。勝田レンタカーには、同じハイブリッドの新型プリウスやヤリスクロス ハイブリッド4WDがあり、乗る人数が多いときの7人乗りのフリード e:HEV、セダンのカムリ ハイブリッドもそろえています。
当社ではレンタカー登録（わナンバー）の車両を200台以上保有しています。乗る人数や普段の使い方をお聞きして、空き状況を確認しながらご案内します。
ご用意できる車種は、保険の内容・事故の状況・空き状況によって変わります。特定の車種を必ずご用意できるとは申し上げられませんので、まずはご相談ください。
勝田レンタカー｜ハイブリッドの代車の例
まとめ｜運転席側の下のサビを、パネルを替えずに
今回のノート e-POWER は、右サイドシルの前寄りと下の面、右フロントフェンダーの後ろ下に出たサビを、塗装ごと削って鉄板を出し、合わせ目の2か所を引き出し板金で整えてから、薄いパテ、サフェーサー、K23のシルバーの順に仕上げた事例です。フェンダーは車から外して、後ろ下の角まで下地を入れ、ブースのスタンドで塗りました。
サイドシルやフェンダーの下の縁は、ふだん目に入りにくく、気づいたときにはサビが浮いていることもあります。ケービーエスでは、サビの場所と広がりを拝見して、どこまで削るか、どの部品を外して作業するかをご説明しています。
直し方をまだ決めていない段階でも構いません。お気軽にお問い合わせください。
