横浜市都筑区の株式会社ケービーエスで、V6エンジンを積んだ黒の30系アルファードの右リヤの角を修理しました。リヤバンパーと右のコーナーバンパーは取り寄せた純正部品に替え、右リヤクォーターはパネルの境目でマスキングして、202のブラックで1枚まるごと塗り直しています。
車検証で見ると、型式は3BA-GGH30W、原動機は2GR、総排気量3.45Lのガソリン車で、乗車定員は7人、初度登録は令和3年3月です。エンブレムは、リヤに「Executive Lounge」と「V6」、フロントの下に「MODELLISTA」の文字があります。
傷が集まっていたのは右後ろの角です。リヤバンパーの右の角とそのまわりの合わせ目、いちばん下に付くモデリスタのリヤスカートの右の端とメッキの飾り、後輪のうしろのクォーターの下のほうに、緑のテープが並んでいました。リヤスカートは塗装前の素地で取り寄せ、スタンドに載せて車体と同じ202に塗ってから取り付けています。組み上がったあとは、診断機の画面とデジタルの角度計の表示でも確かめました。
| 項目 | 内容 |
|---|---|
| 車種 | トヨタ 30系アルファード（リヤに「Executive Lounge」と「V6」のエンブレム／モデリスタのエアロ付き） |
| 型式 | 3BA-GGH30W（原動機 2GR・V6・3.45L ガソリン・乗車定員7人） |
| 登録 | 令和3年3月（初度登録） |
| カラー | 202（コーションプレートの COLOR の欄）・ブラック |
| ご依頼 | ホームページを見てご依頼（ケービーエスの配送ドライバーがお引き取り） |
| 損傷箇所 | 右リヤの角：リヤバンパーの右の角とまわりの合わせ目／モデリスタのリヤスカートの右の端とメッキの飾り／右リヤクォーターの下の後ろ寄り（後輪のうしろ） |
| 交換（部品の伝票より） | リヤバンパー・右のコーナーバンパー（取り寄せた純正部品）／モデリスタのリヤスカート（素地で取り寄せて塗装） |
| 右リヤクォーター | 交換なし（伝票にクォーターのパネルはなし）。直す場所をテープで囲んで研ぎ、パネルの境目でマスキングして1枚塗装 |
| 塗装 | 202（右リヤクォーター＝車体で／モデリスタのリヤスカート＝車から離してスタンドの上で） |
| クリヤー | 日本ペイント nax イージス（3:1）グリフィスクリヤー（耐スリ傷タイプ） |
| 修理後の確認 | 診断機の「ECU校正」の画面に完了の文字／デジタルの角度計で6か所の角度を読み取り |
| 工程 | お引き取り（緑のテープと目盛りの棒で傷を記録） → 作業前の確認表 → 部品の手配 → 工場でもう一度傷を確認 → リヤバンパーと右のコーナーバンパーの取り外し → クォーターを研ぐ → 塗装ブースでマスキング → 202で塗装（クォーターと素地のリヤスカート）・クリヤー → 組み付け → 完成 → 診断機と角度計で確認 |
V6の30系アルファードをお預かりするあいだの足のことも、修理のご相談と一緒にうかがっています。勝田レンタカーでそろえているレンタカー登録の車（わナンバー）は200台以上。40系アルファードのエグゼクティブラウンジ（ハイブリッドとPHV）も、その中の車です。空いている車の中から、その時にお貸しできるものをご案内します。
ホームページを見てケービーエスへ｜V6の30系アルファードをお引き取り
このご依頼は、ケービーエスのホームページから始まりました。お車のお引き取りには当社の配送ドライバーがうかがい、工場までお運びしています。
お引き取りでは、配送ドライバー用の「板金修理車 引取り時チェックシート」を使います。並んでいる項目は、車検証の有無、お預かり証へのサイン、車の写真の撮影、車内の忘れ物、ETCカード、ホイールのロックナットの6つ。このお車のシートも、6つの欄すべてにチェックが付いています。
お預かりのときには、作業前確認表という用紙も付けています。スマートキーや集中ロック、ドアミラー、ナビ、バックカメラ、イージークローズドア、灯火類、クラクションなどの欄に OK の丸があり、コーナーセンサーの欄も OKでした。
入庫時の傷｜右後ろの角に並んだ緑のテープ
お引き取りの日の写真では、傷のある所の一つ一つに緑のマスキングテープが貼られています。テープの並ぶ場所は、後輪のうしろのクォーターの下のほう、その下に続くリヤバンパーの側面、そしていちばん下のモデリスタのリヤスカートです。

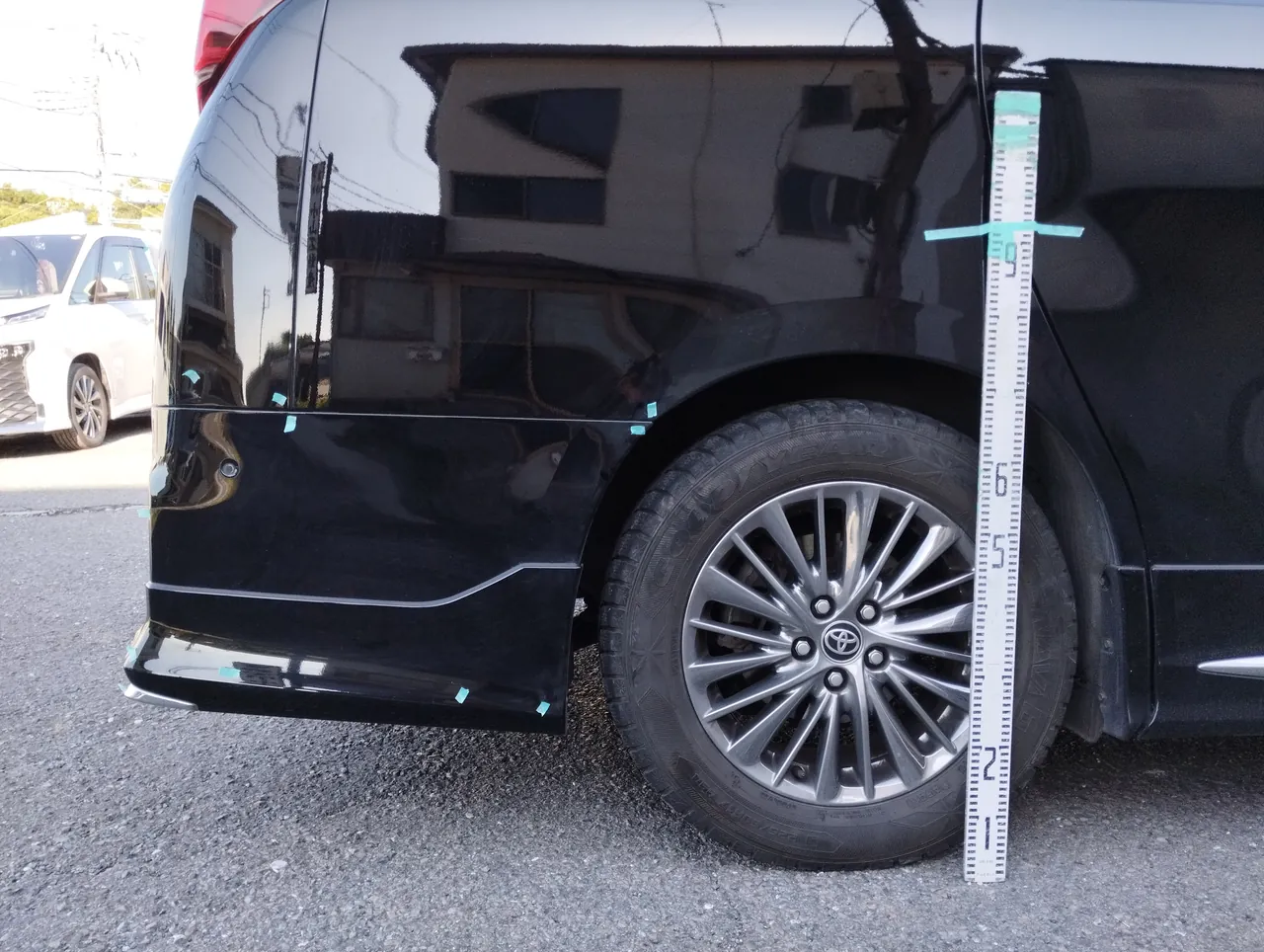

左の写真は、右斜め後ろから見た全体です。右の写真では、後輪のすぐ前に目盛りの付いた棒を立てています。棒には数字の目盛りがあり、テープを貼った傷と同じ写真に収まっています。
入庫時の傷｜クォーターの下、角の面、メッキの飾り

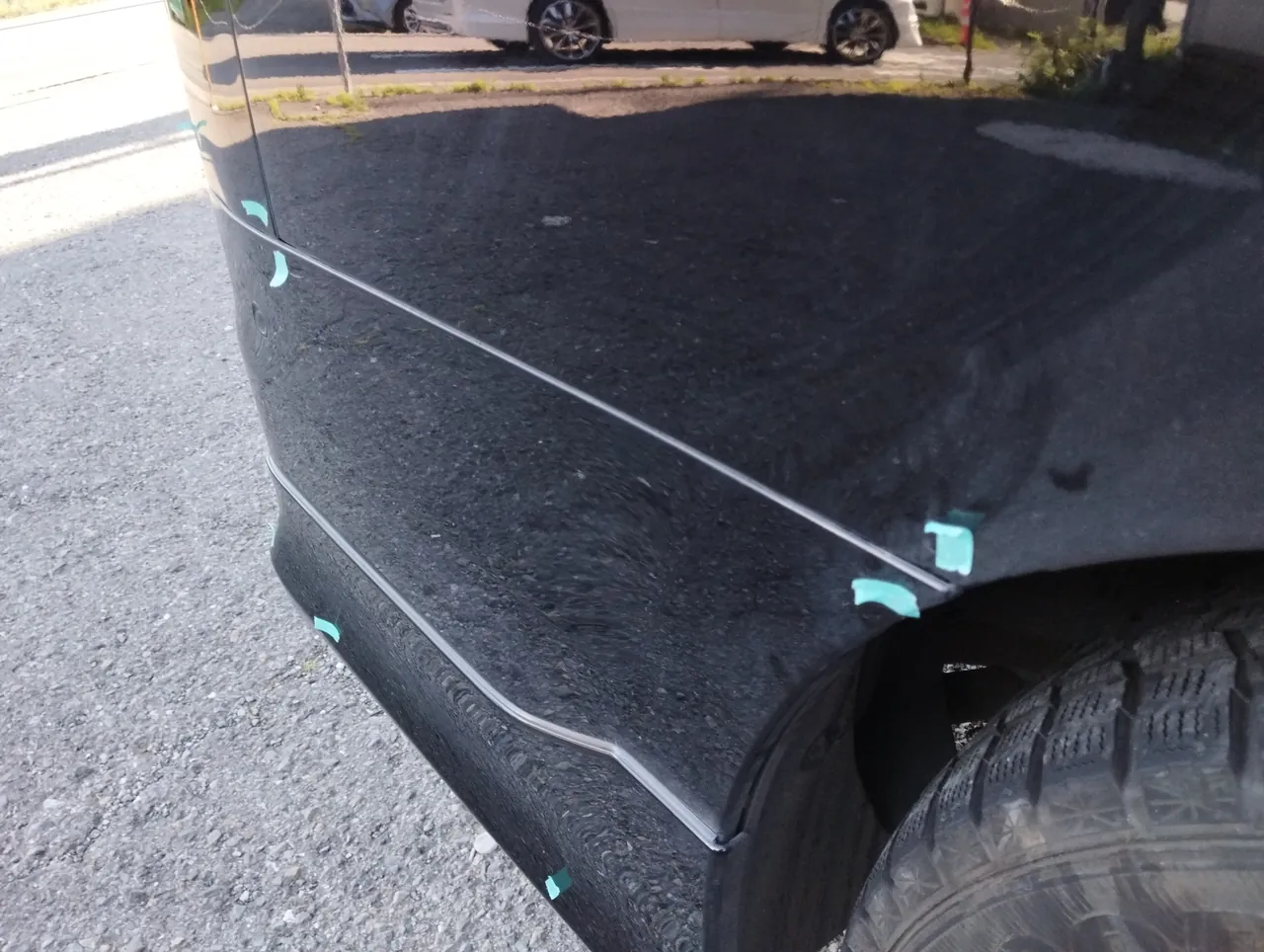

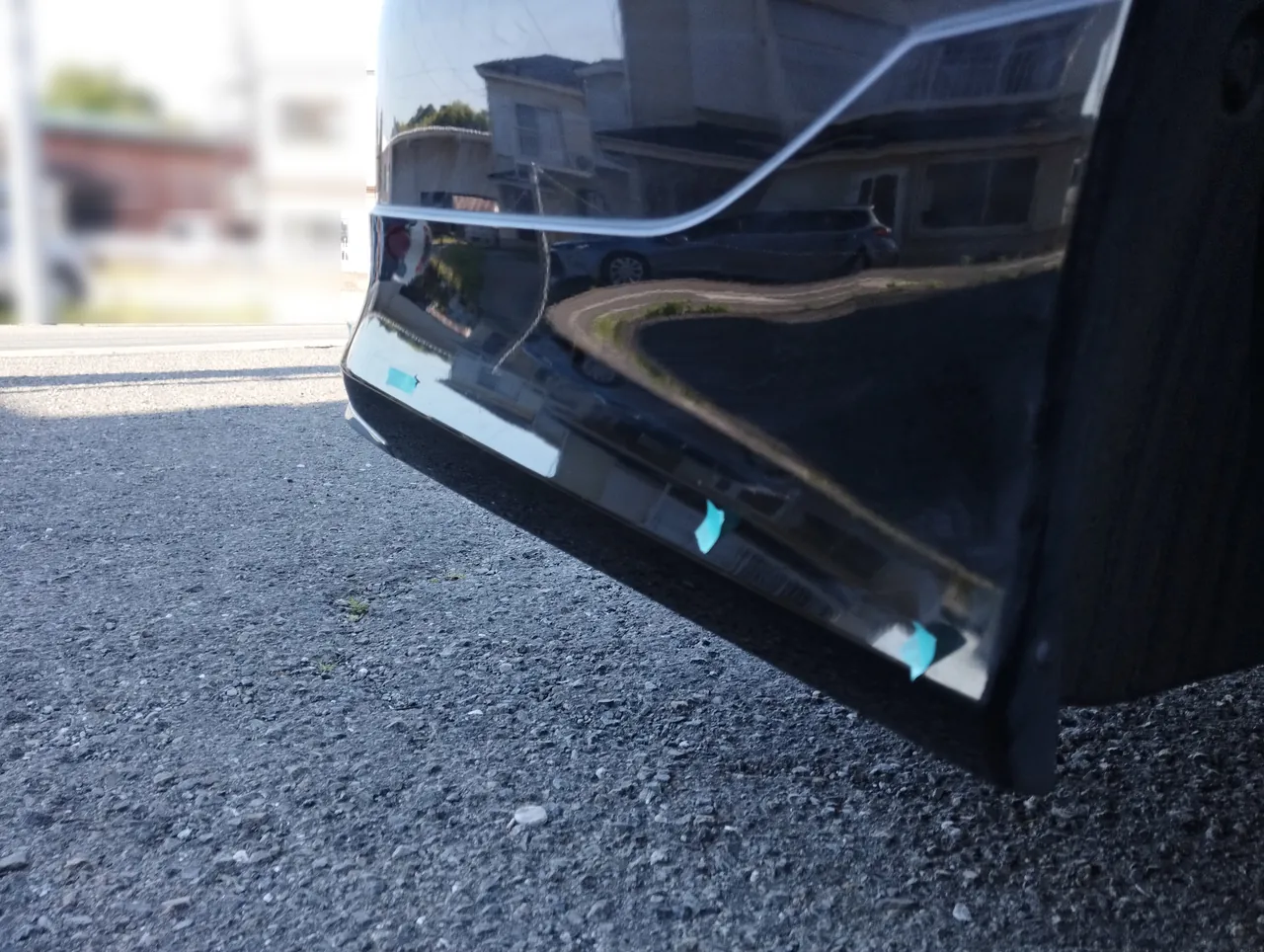

近くで見ると、場所ごとに傷の出方が違います。後輪のすぐうしろでは、クォーターの下を走る横の線のあたりで映り込みがゆがみ、線の上と下にテープ。低い位置から見たスカートの右の端では、下の縁にテープが貼られています。

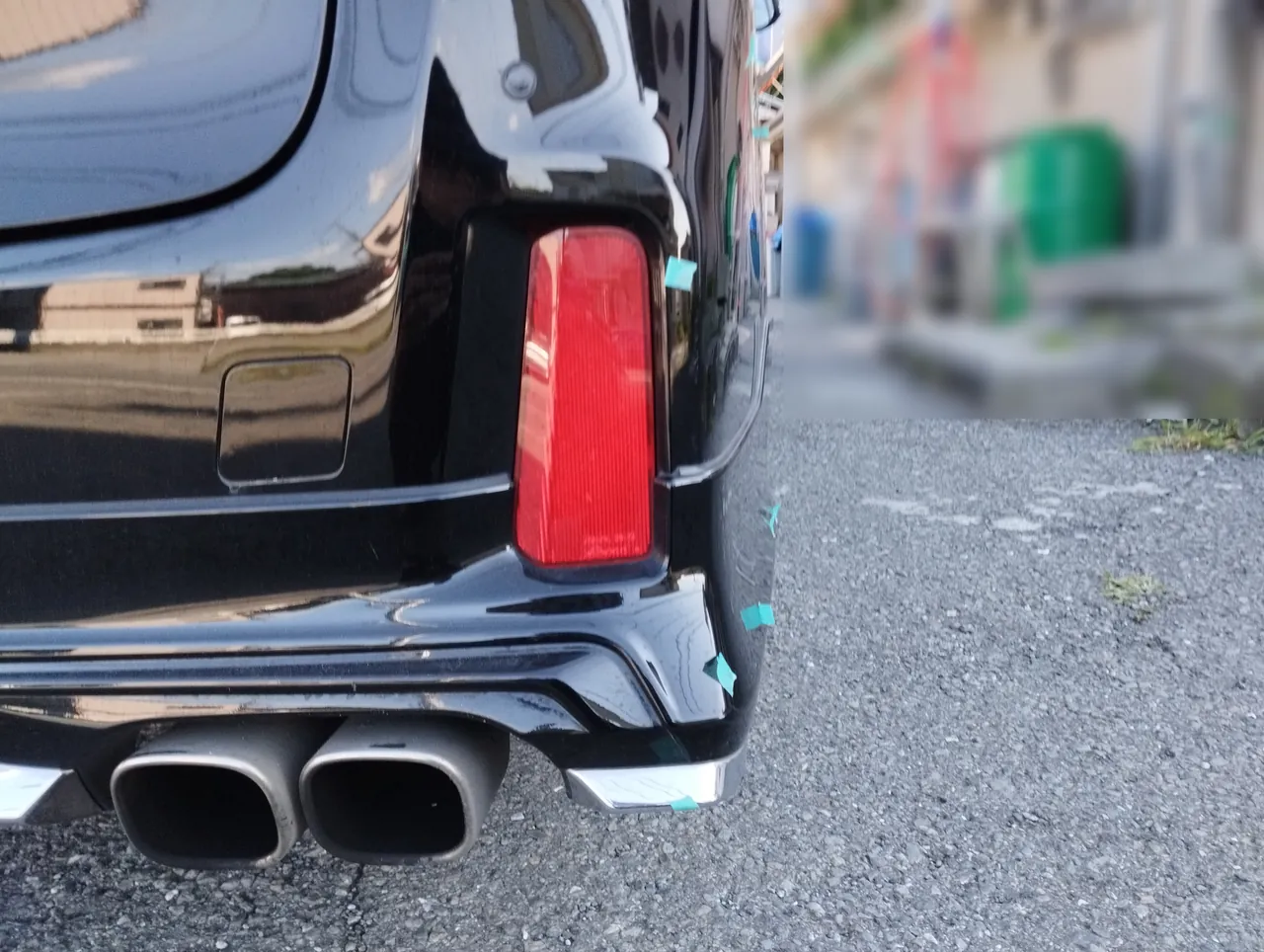

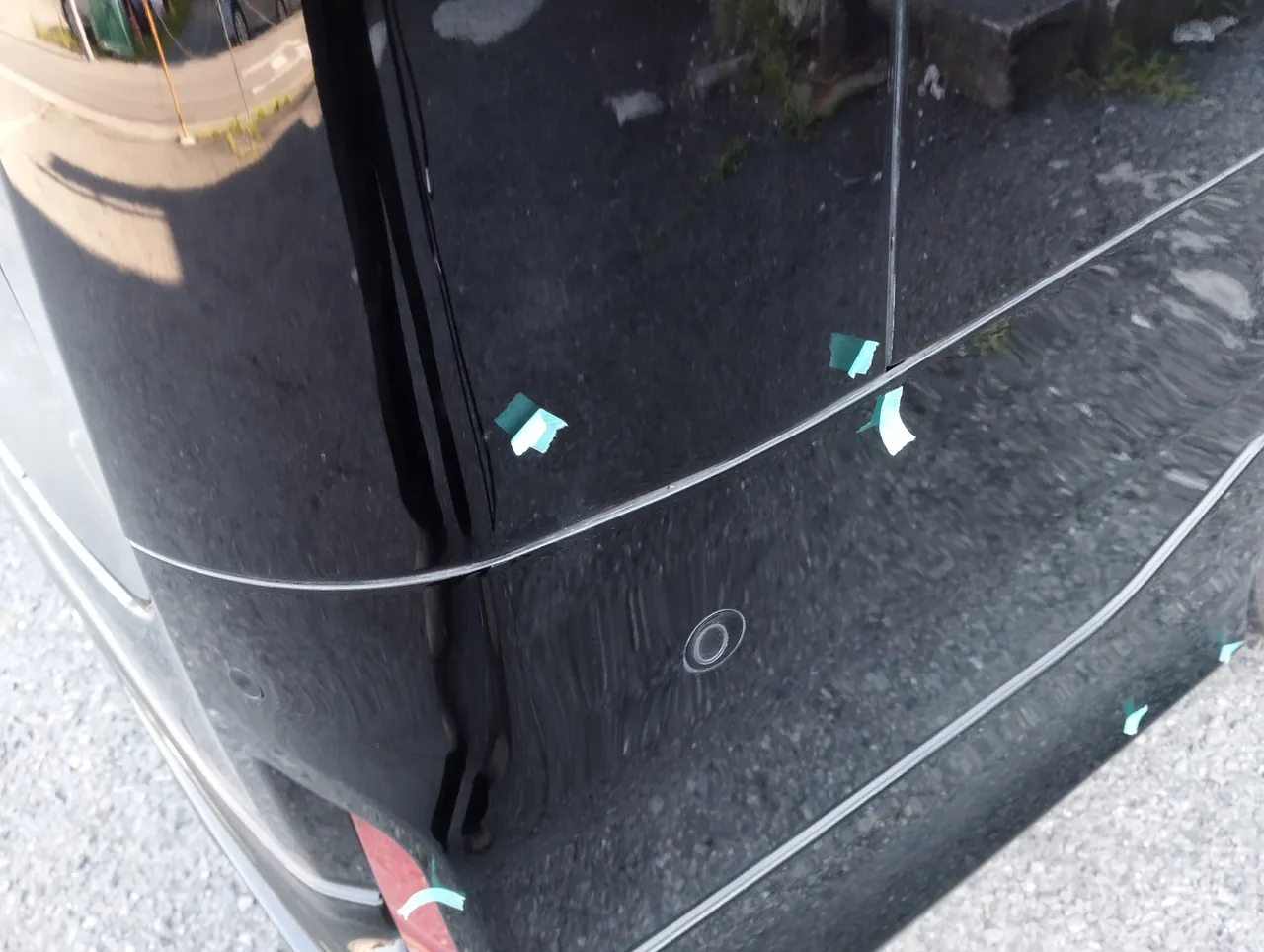

右後ろの角では、横の線より下の面に、縦のしわが寄ったようなゆがみが出ていました。後ろから見ると、右の反射板の横から、マフラーの横にあるメッキの飾りまで、テープが続いています。下の写真は、後輪のうしろのクォーター、スカートの右の端、右後ろの角、後ろから見た右の角の順です。
工場での再確認｜合わせ目とメッキの角を、もう一度近くで

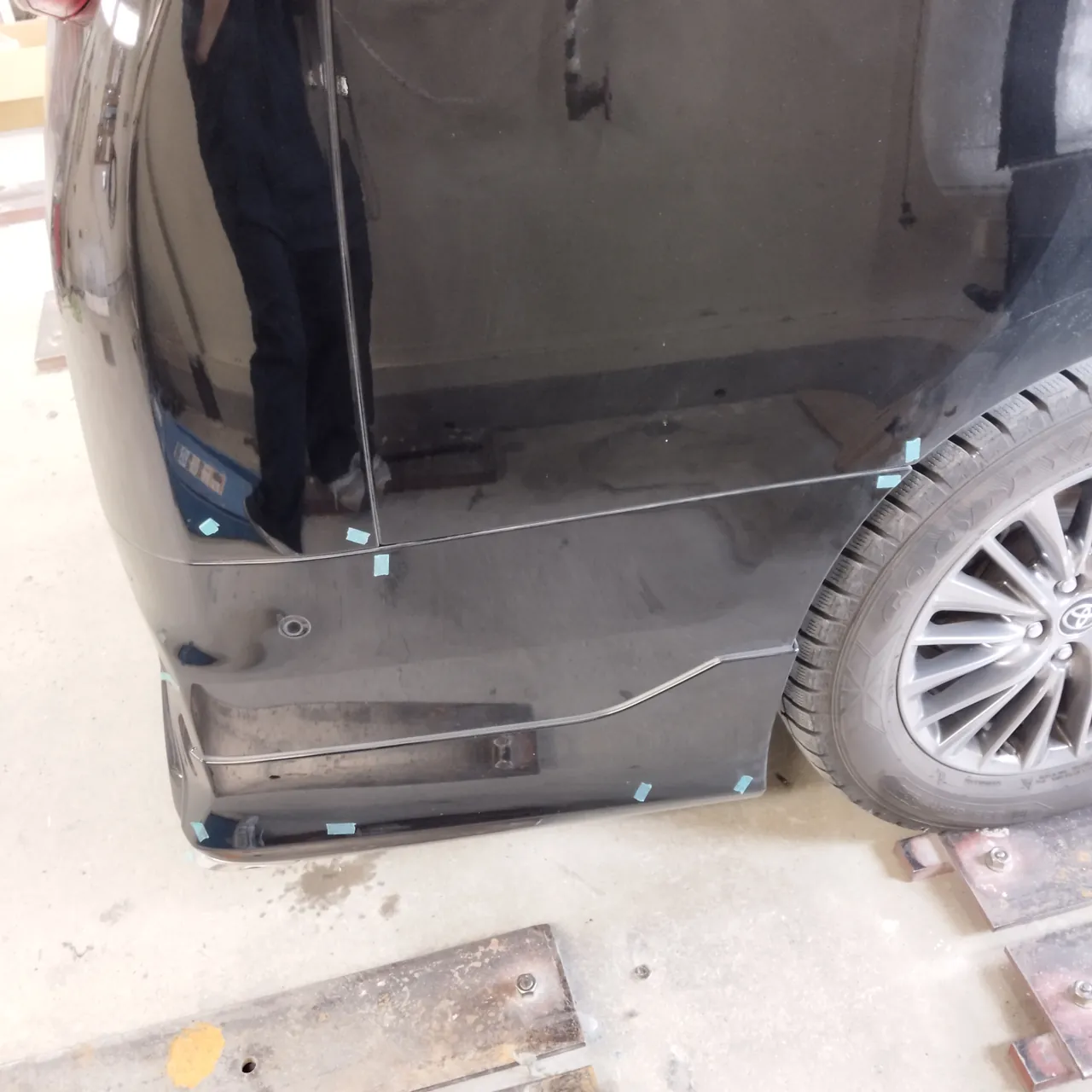

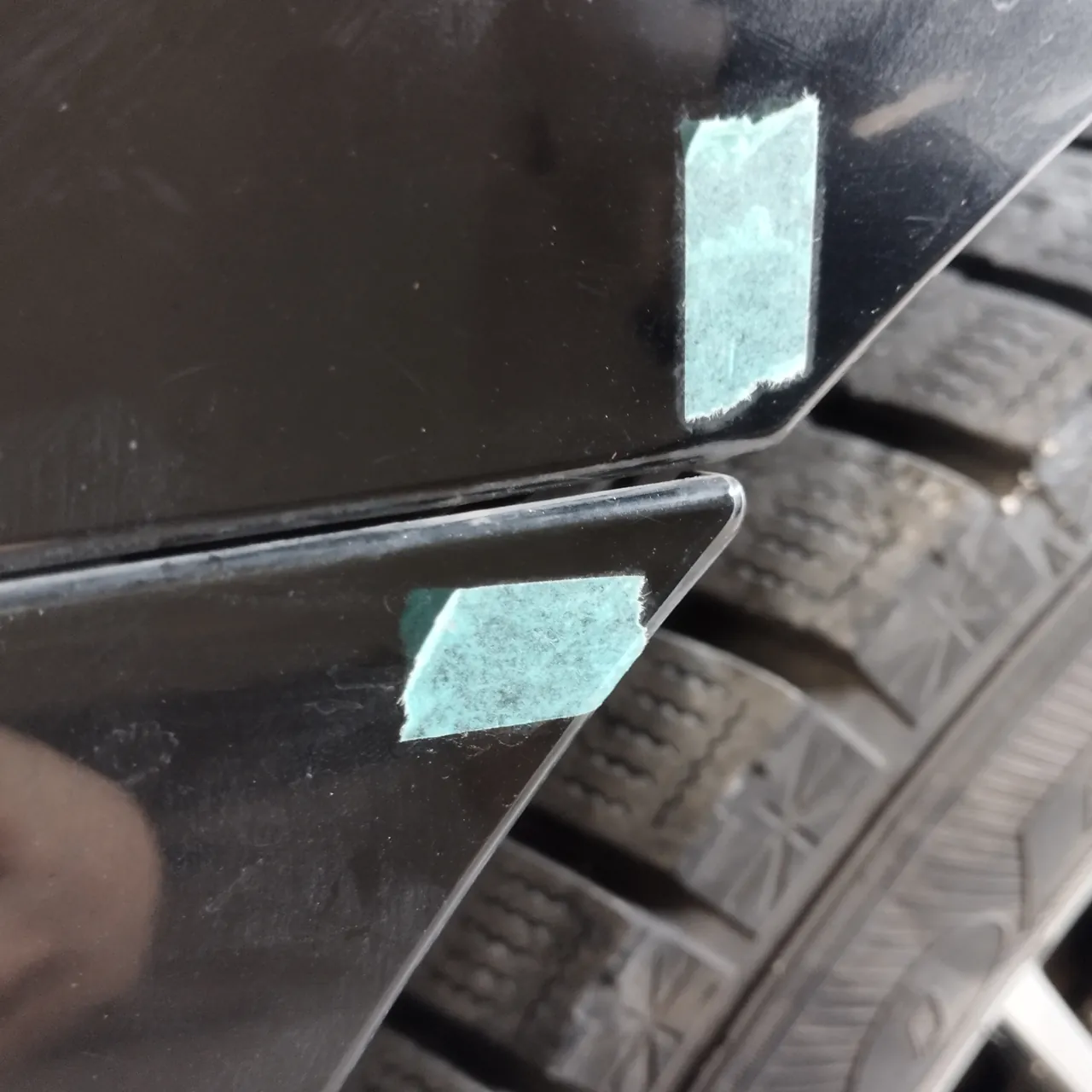

工場に入れたあと、作業の前に同じ角をもう一度撮り直しています。左の写真は角を横から見たところで、クォーターの下の線、バンパーの側面、スカートの下の縁に、緑のテープが貼られています。右の写真はスカートの右の端の寄りで、上のバンパーとの合わせ目をはさんで、上と下に1枚ずつテープがあります。

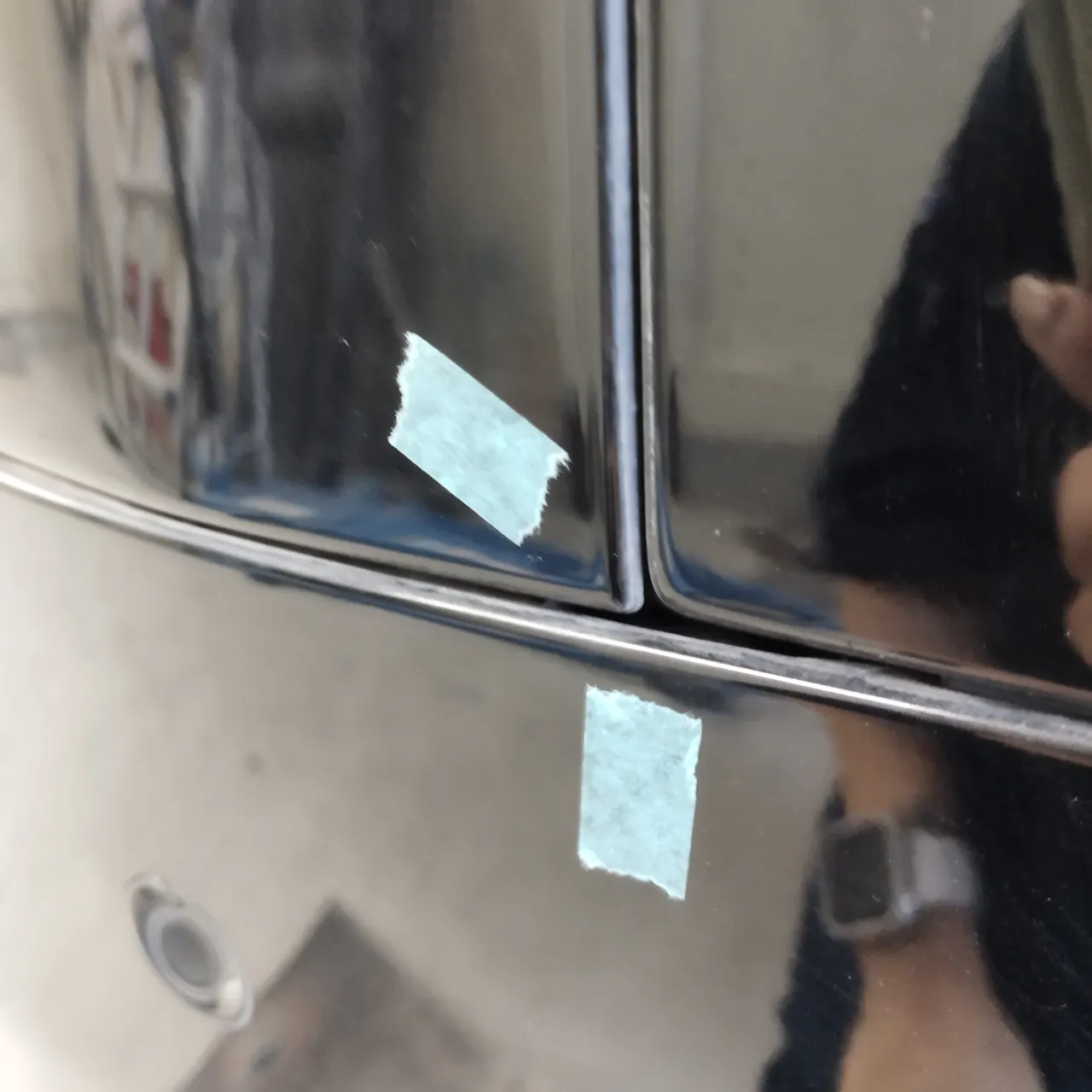

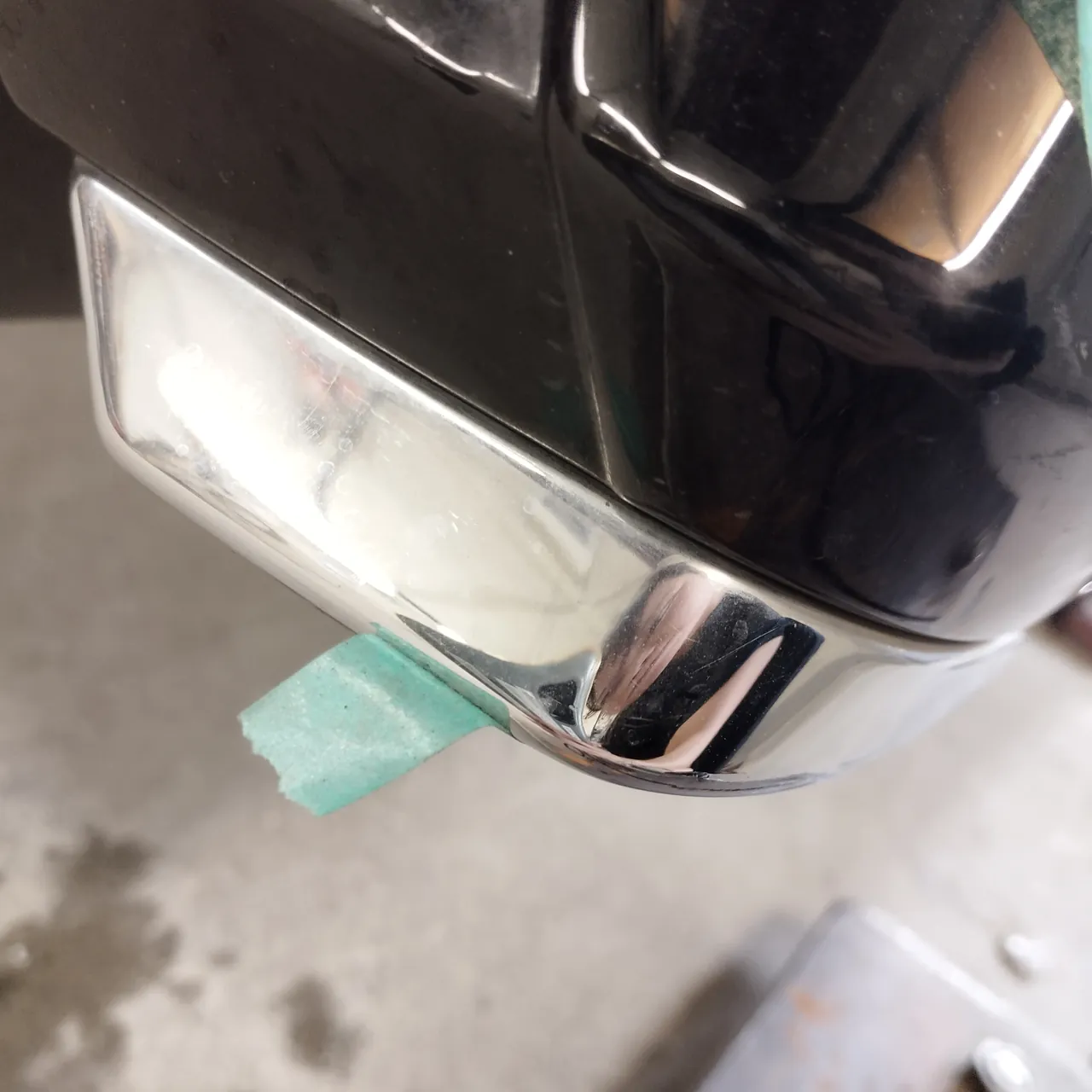

左の写真は、縦の合わせ目と横の線が交わる所の寄りで、合わせ目の横と線の下にテープがあります。右の写真は、スカートの角に付くメッキの飾りを上からのぞいたところで、角に細かな擦れ跡が見え、緑のテープが貼られています。
分解｜リヤバンパーと右のコーナーバンパーを外す

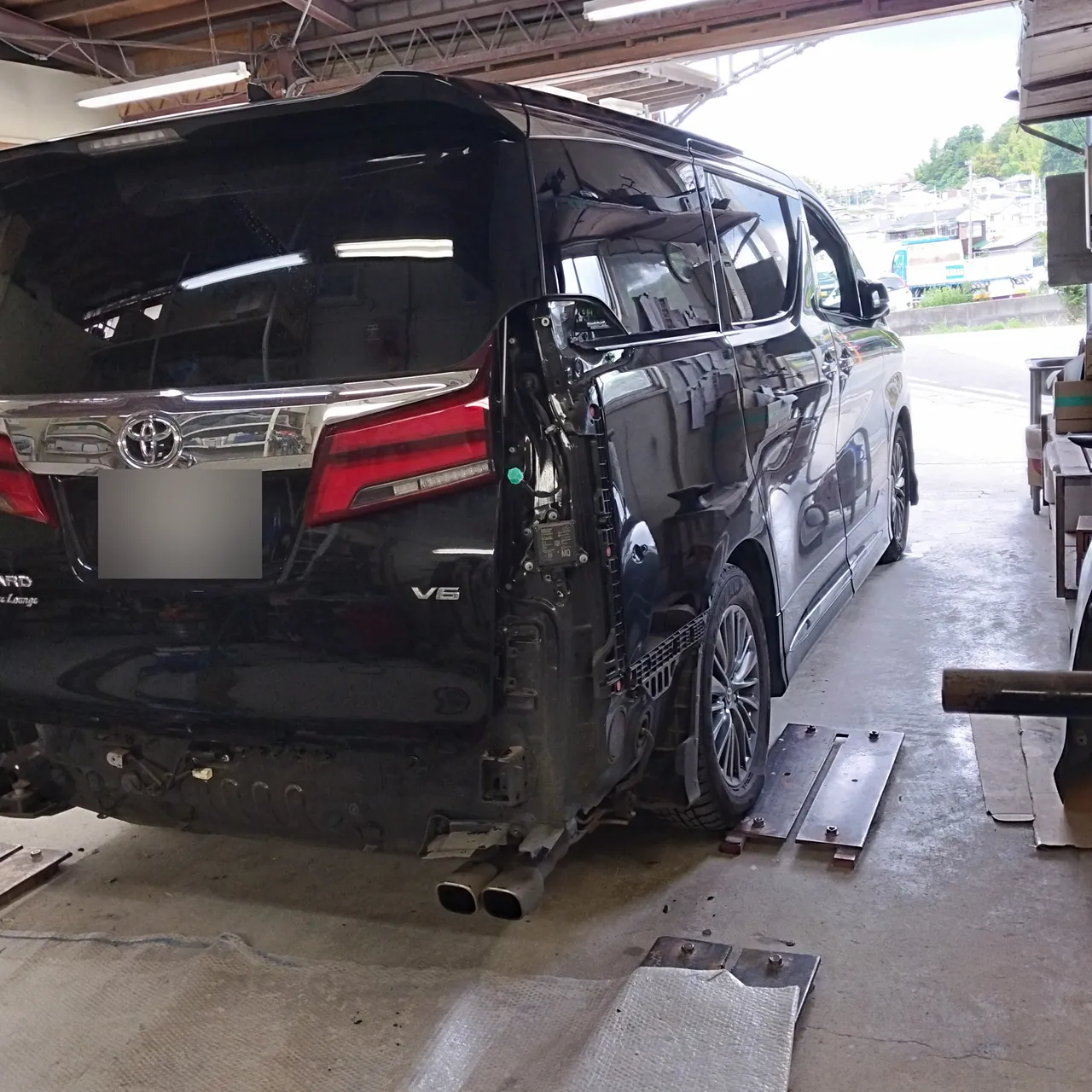

部品を手配したうえで、工場ではリヤバンパーと右のコーナーバンパーを車から外しました。右斜め後ろから見ると、テールランプの下から後輪のうしろまで、ふだんは部品に隠れている内側の部品や配線が見えています。バンパーがなくなった分、マフラーの出口も下にむき出しです。
研ぎ｜クォーターの直す場所を囲み、丸く研ぐ

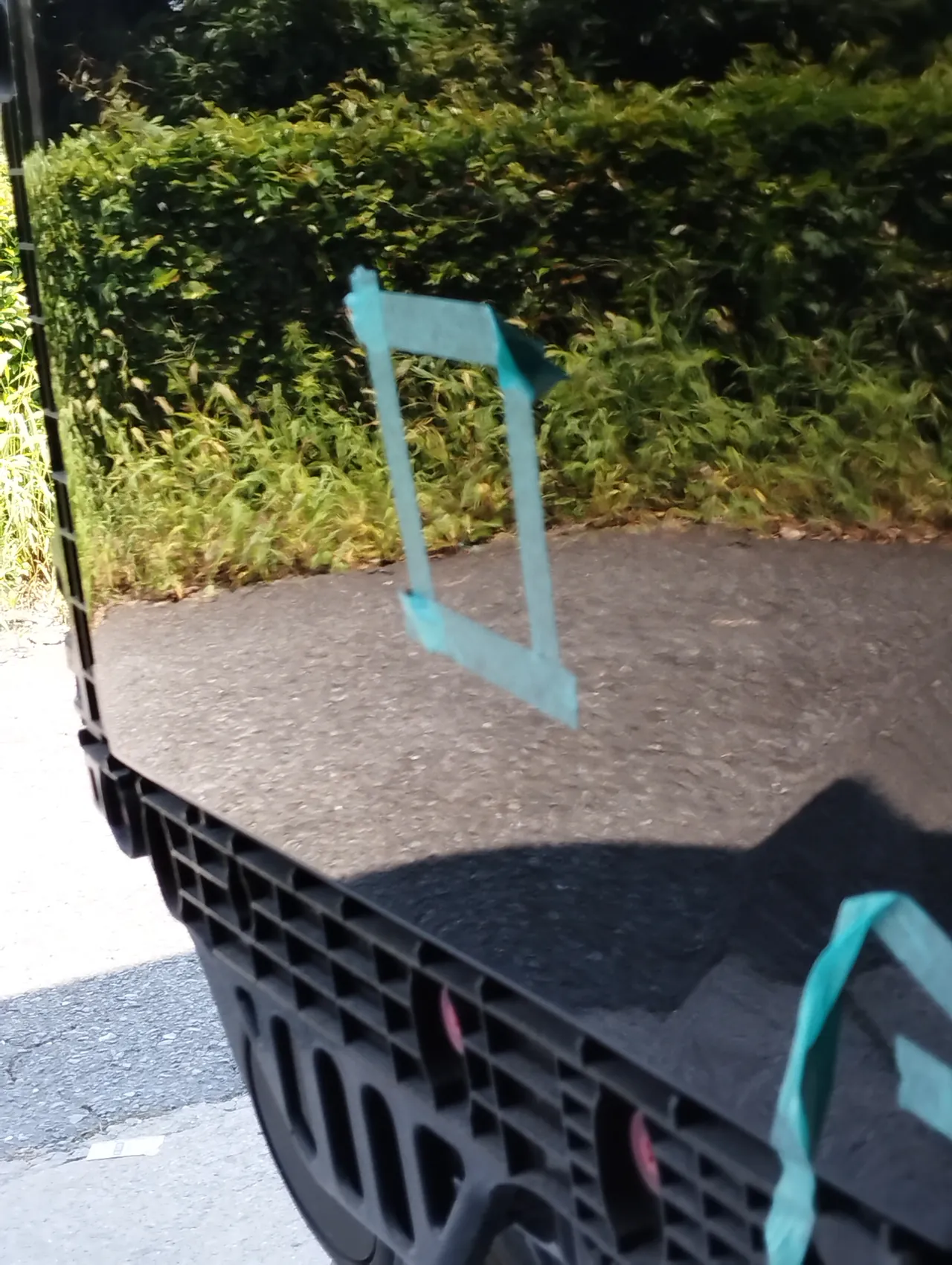

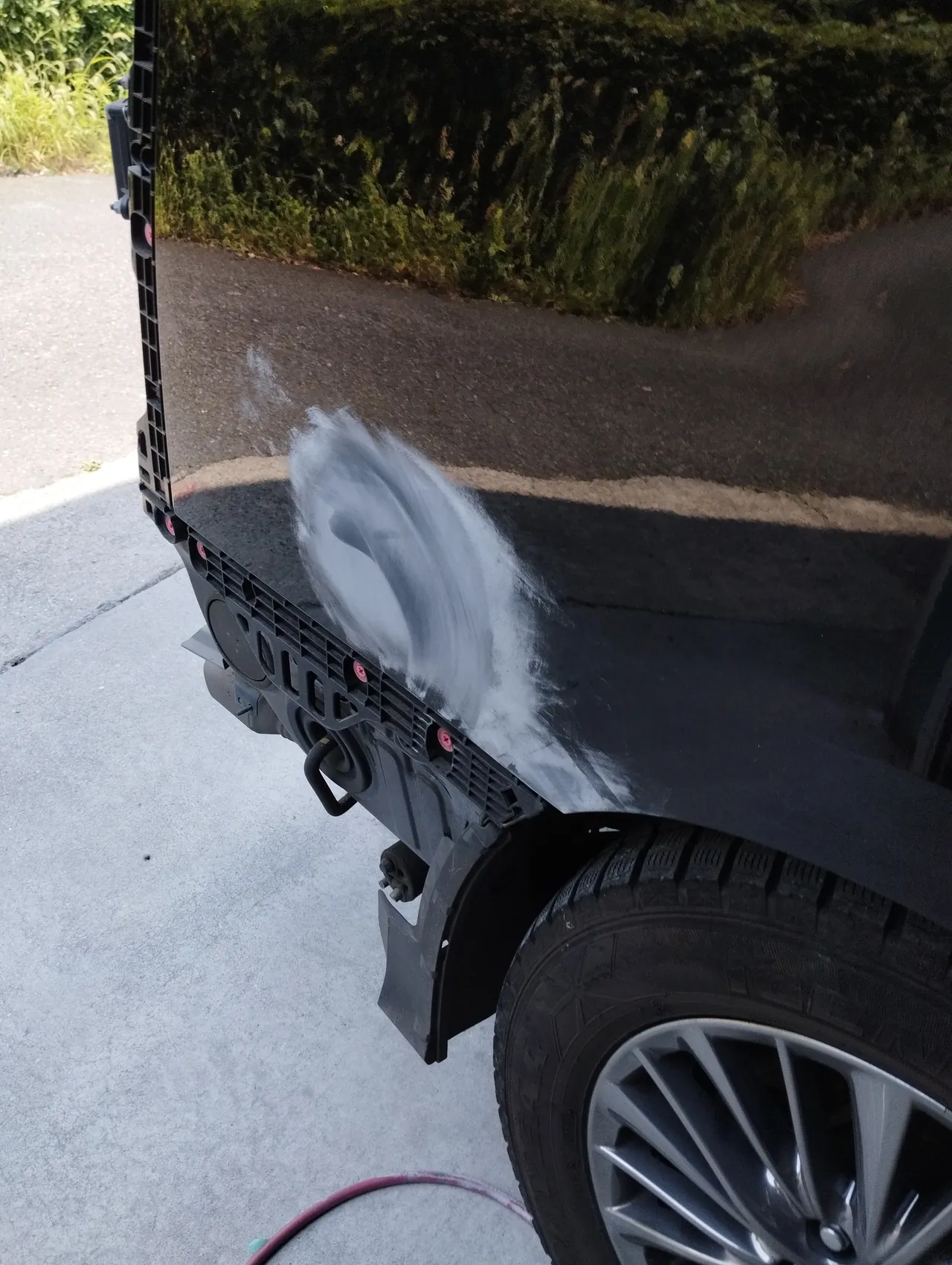

バンパーが外れると、右リヤクォーターの下の端まで見えるようになります。左の写真では、クォーターの面に緑のテープで四角く囲んだ所があり、直す場所の目印にしています。右の写真は、同じクォーターの下のほう、バンパーを留める黒い樹脂の受けのすぐ上を丸く研いだところで、研いだ部分だけ表面が白っぽくくもって見えます。
マスキング｜パネルの境目に沿って、クォーター1枚を出す

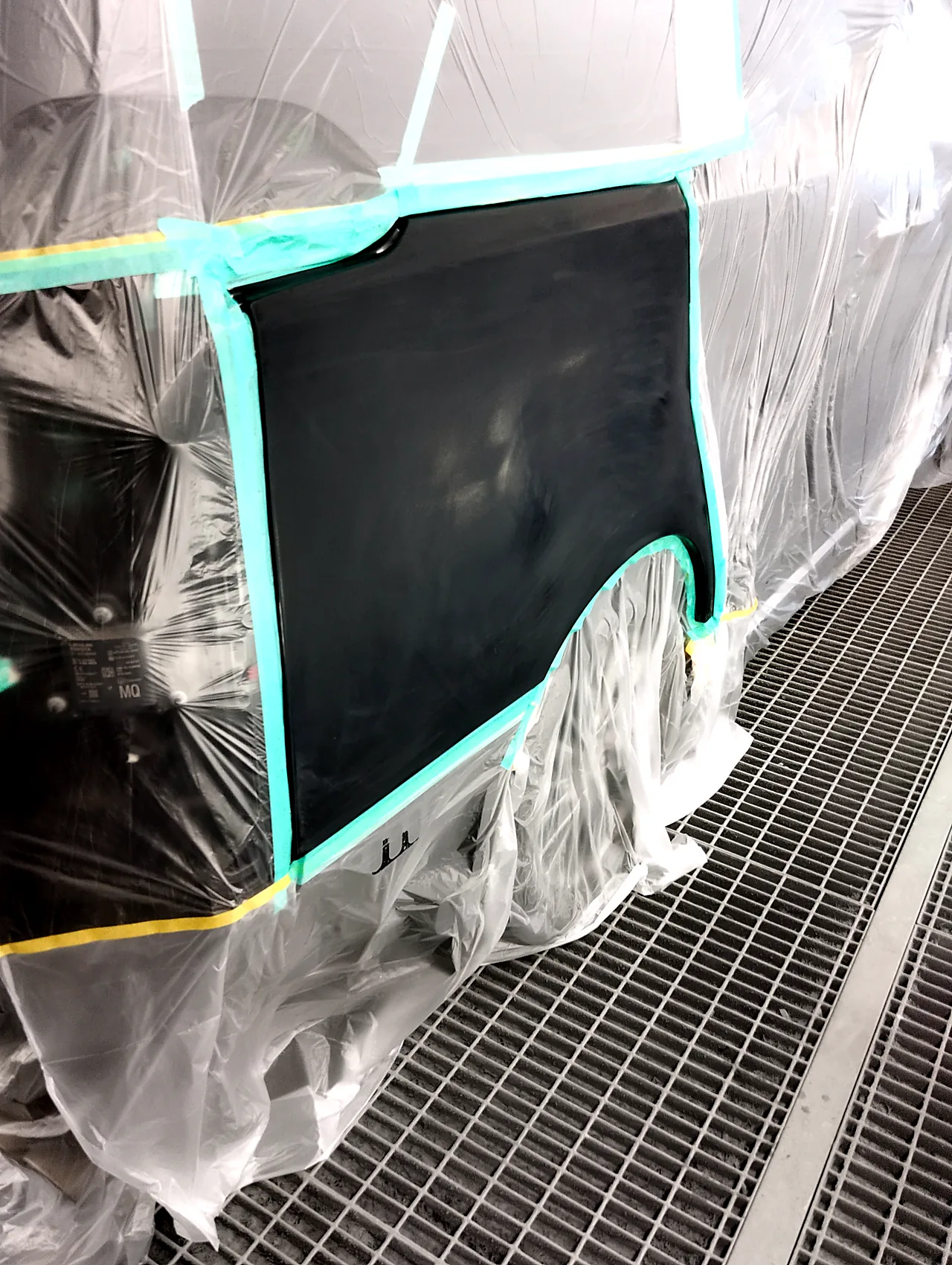

ブースに入れた車は、透明なビニールで全体を包み、右リヤクォーターの面だけを出してあります。テープの線は、前がスライドドアとの合わせ目、下が後輪のアーチとバンパーの付く下の端、後ろがコーナーバンパーを外したあとの車体の端。傷のあった後ろ寄りの下の部分だけでなく、パネルの境目まで広げて囲っています。

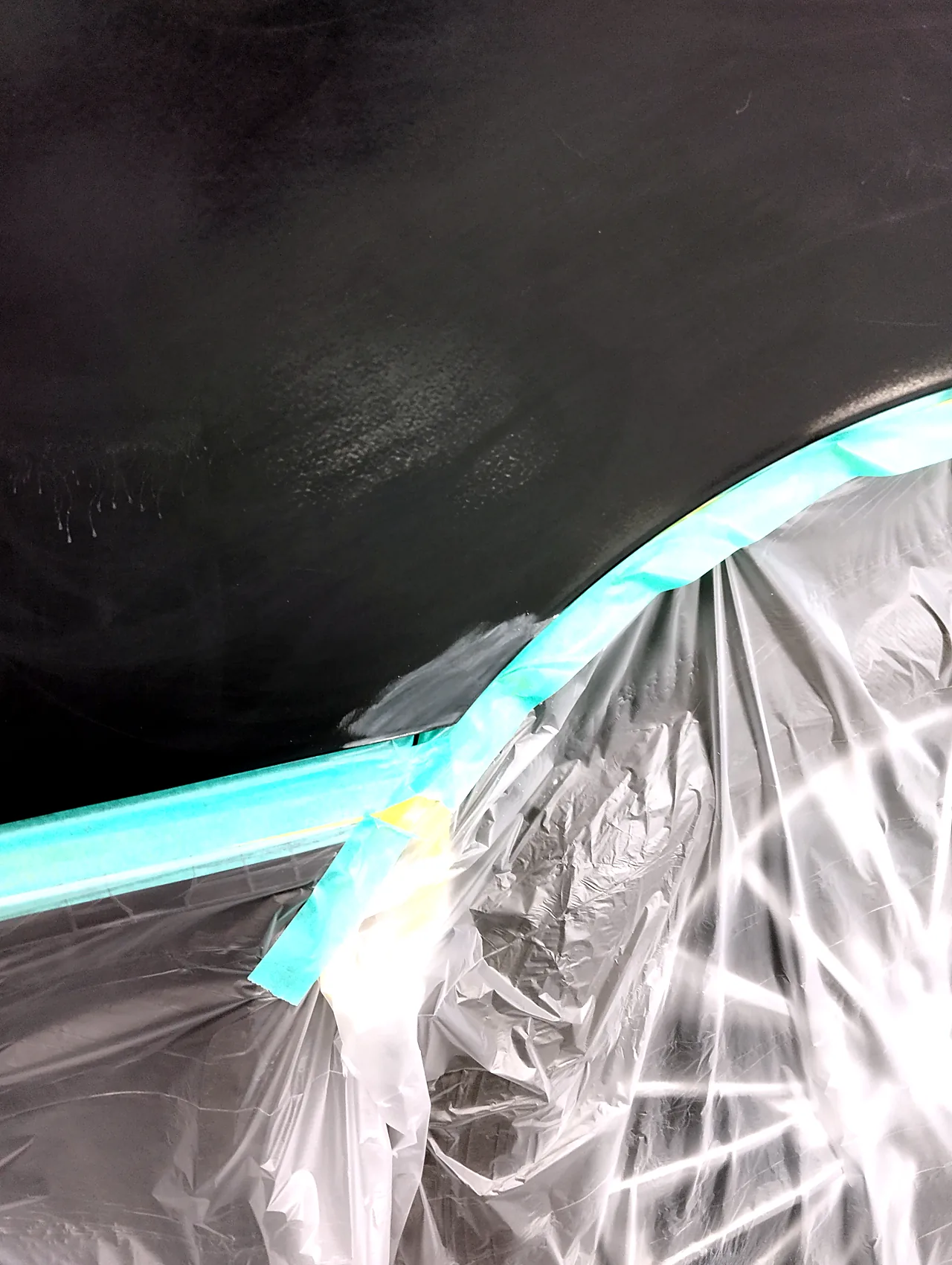

左の写真がその全体で、外に出したクォーターの面はつやの消えた黒です。右の写真は後輪のアーチの寄りで、曲がった縁に沿って緑のテープが貼られています。
同じような損傷でお困りですか？☎ 045-592-1040LINEで相談見積りを相談
塗装｜コーションプレートの202で、クォーターを塗り上げる
塗った色は202。コーションプレートと呼ばれる車体の銘板の、COLOR の欄に書かれた番号で、トヨタではブラックと呼ばれる色です。202の黒は、まわりの照明や窓の形をくっきり映します。マスキングの写真のつやの消えた面と、このあとの塗り終えた面を見比べると、その違いがよく分かります。

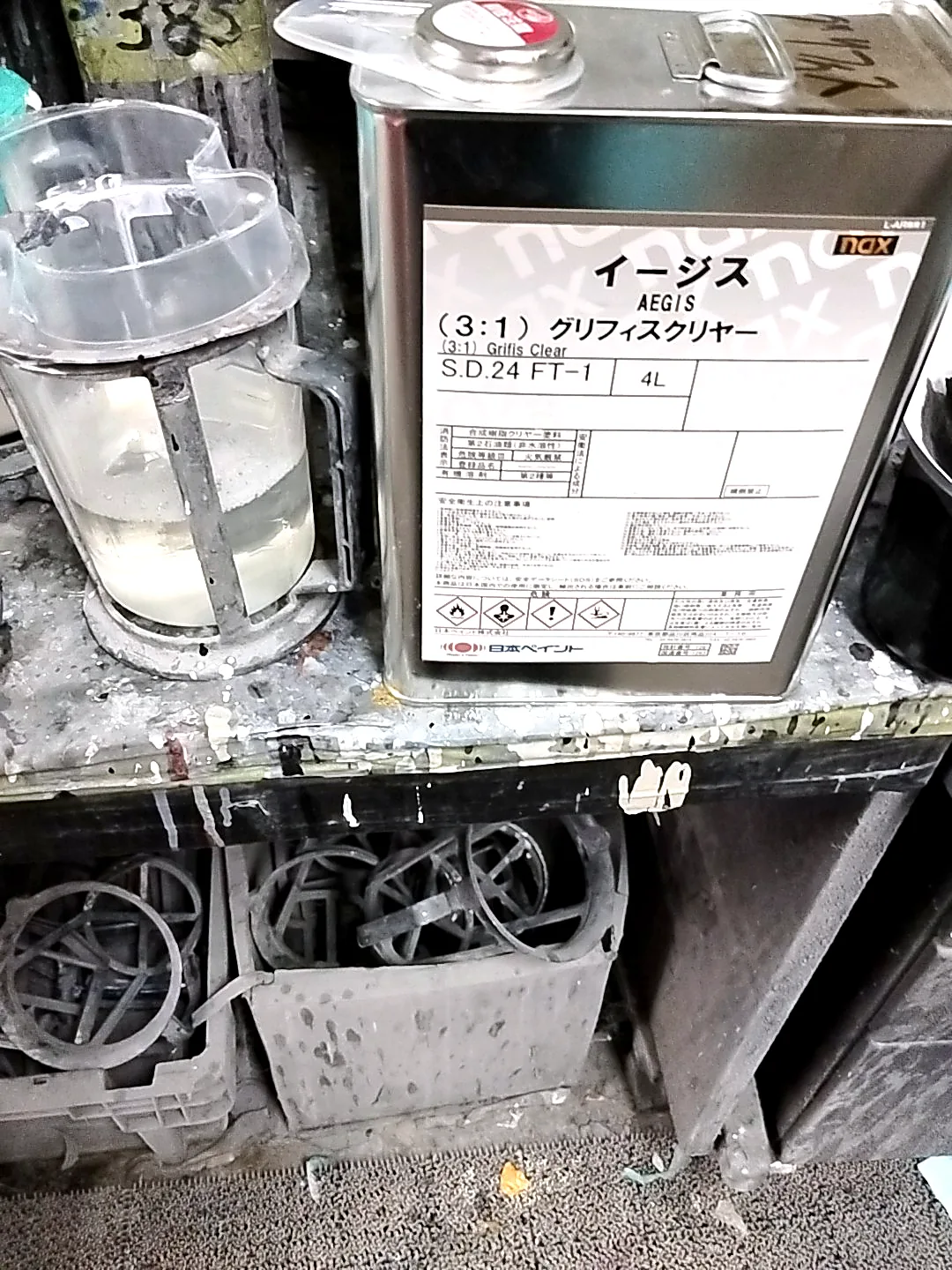

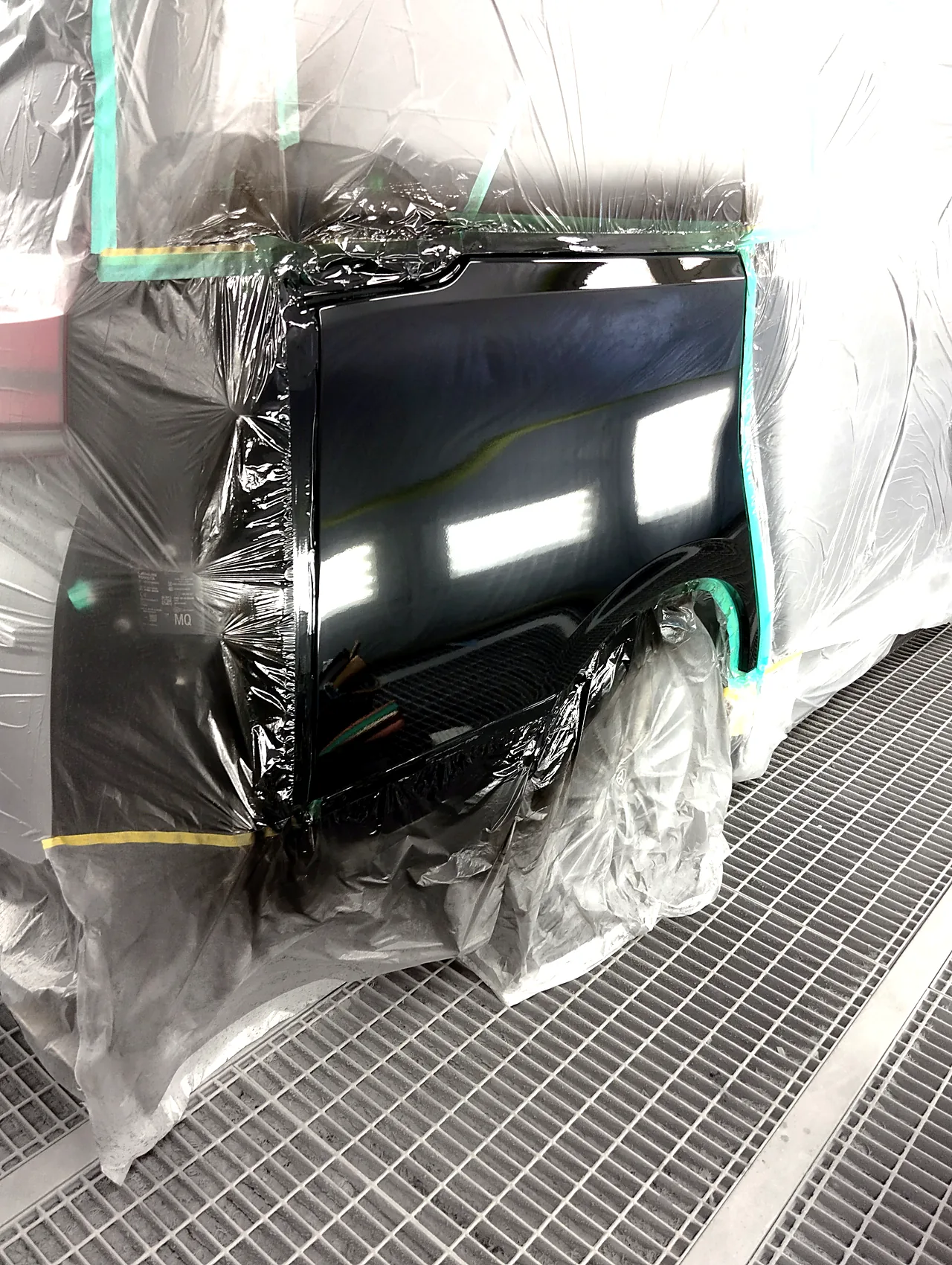

202の上にのせた透明の層（クリヤー）は左の写真の缶のもので、日本ペイントのnax イージス（3:1）グリフィスクリヤーという製品です。メーカーは、硬い表面と、ついた傷を戻そうとする働きの2つでスリ傷から塗膜を守る、耐スリ傷タイプと位置づけています。右の写真は塗装後のクォーターで、後ろ寄りから撮っています。

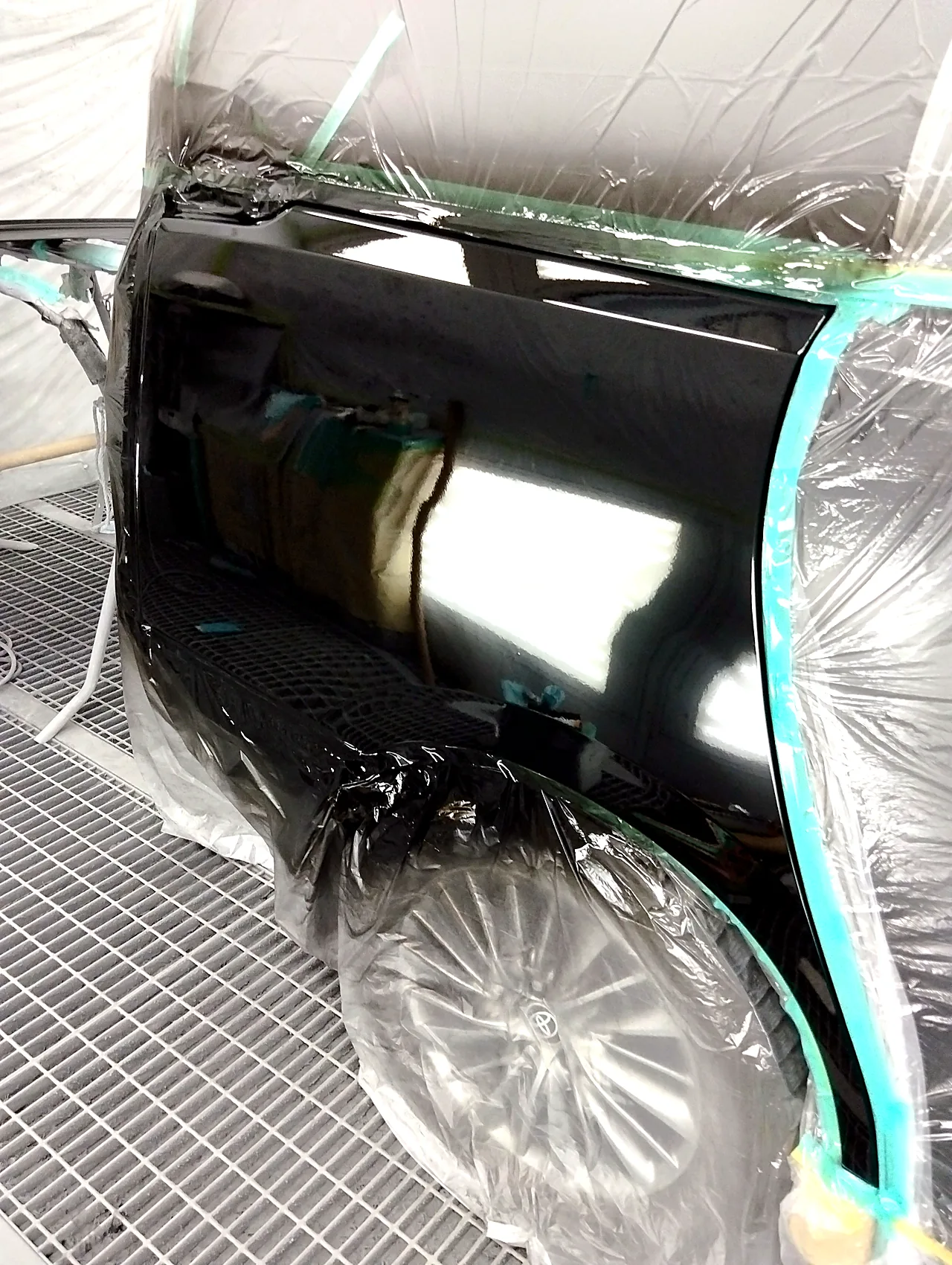

塗り上がった右リヤクォーターは、つやの消えていた面がブースの照明を映す黒に変わり、スライドドア側の境目から、アーチ、後ろの端まで、ひと続きのつやでつながっています。
単体塗装｜素地で届いたモデリスタのリヤスカートを、スタンドで202に

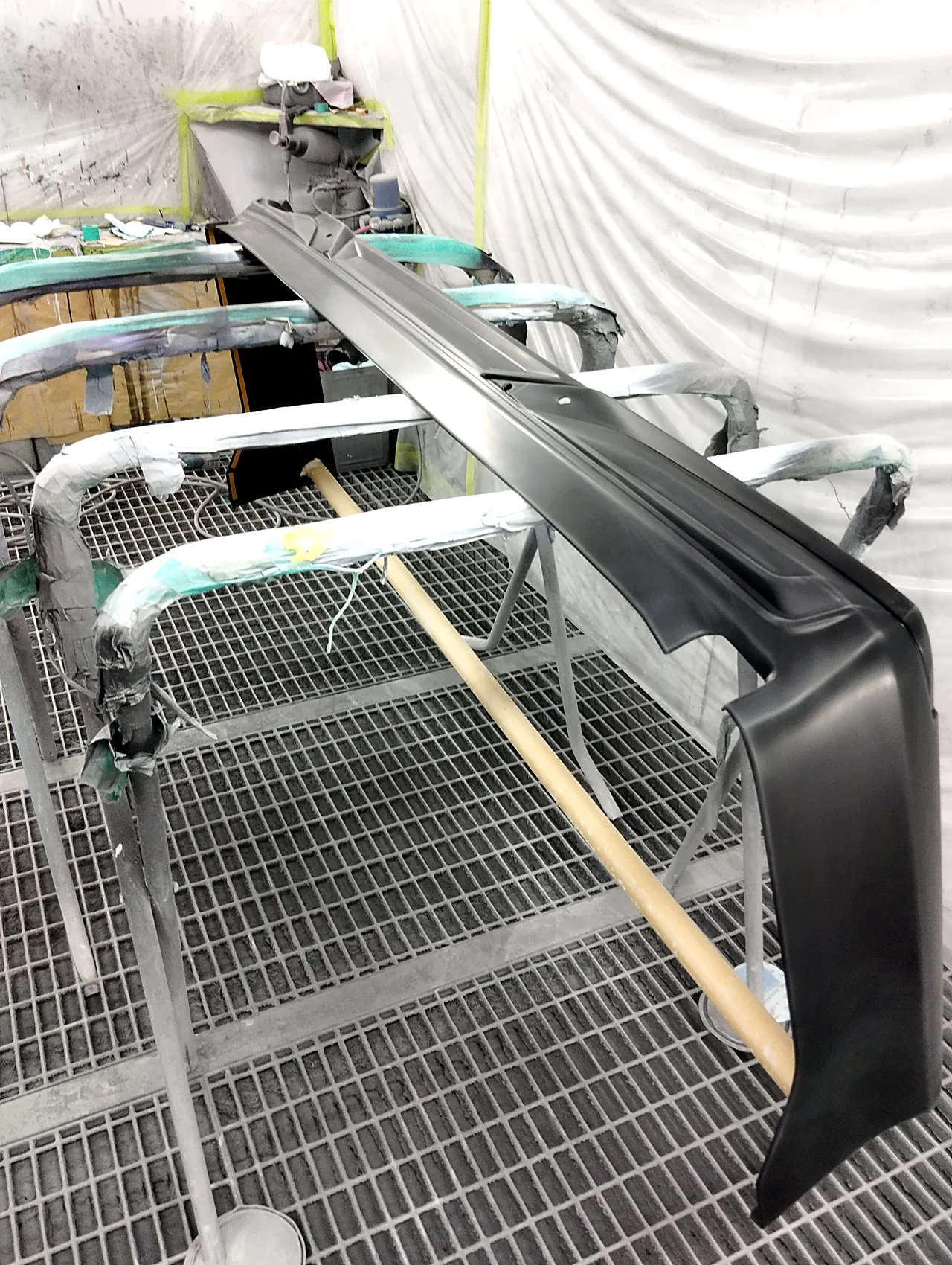

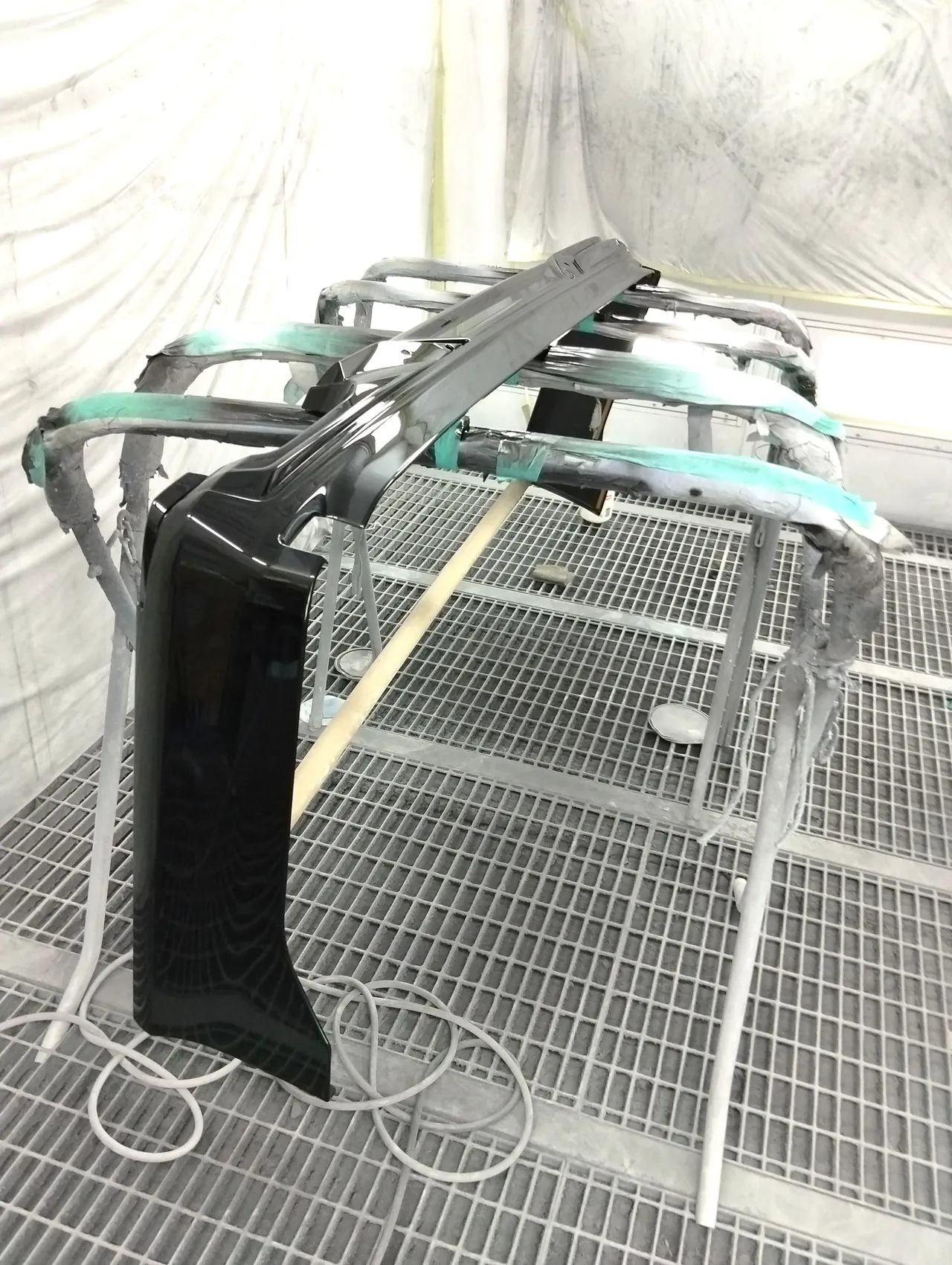

伝票に「ソジ（素地）」と書かれたモデリスタのリヤスカートは、まだ色をのせていない素地のまま届きました。車には付けず、塗装ブースのパイプのスタンドに渡して、ひとつの部品として塗っています。クォーターを塗り終えたあとの写真の奥にも、このスタンドとスカートが写っています。車体のクォーターと、車から離したスカートを、同じブースの中でそれぞれ202に塗りました。
左の写真が塗る前で、表面はつやのない暗い色です。右の写真が塗ったあとで、スカートの端の面がつやのある黒になり、照明を映しています。
完成｜右後ろの角に、部品とつやがそろう

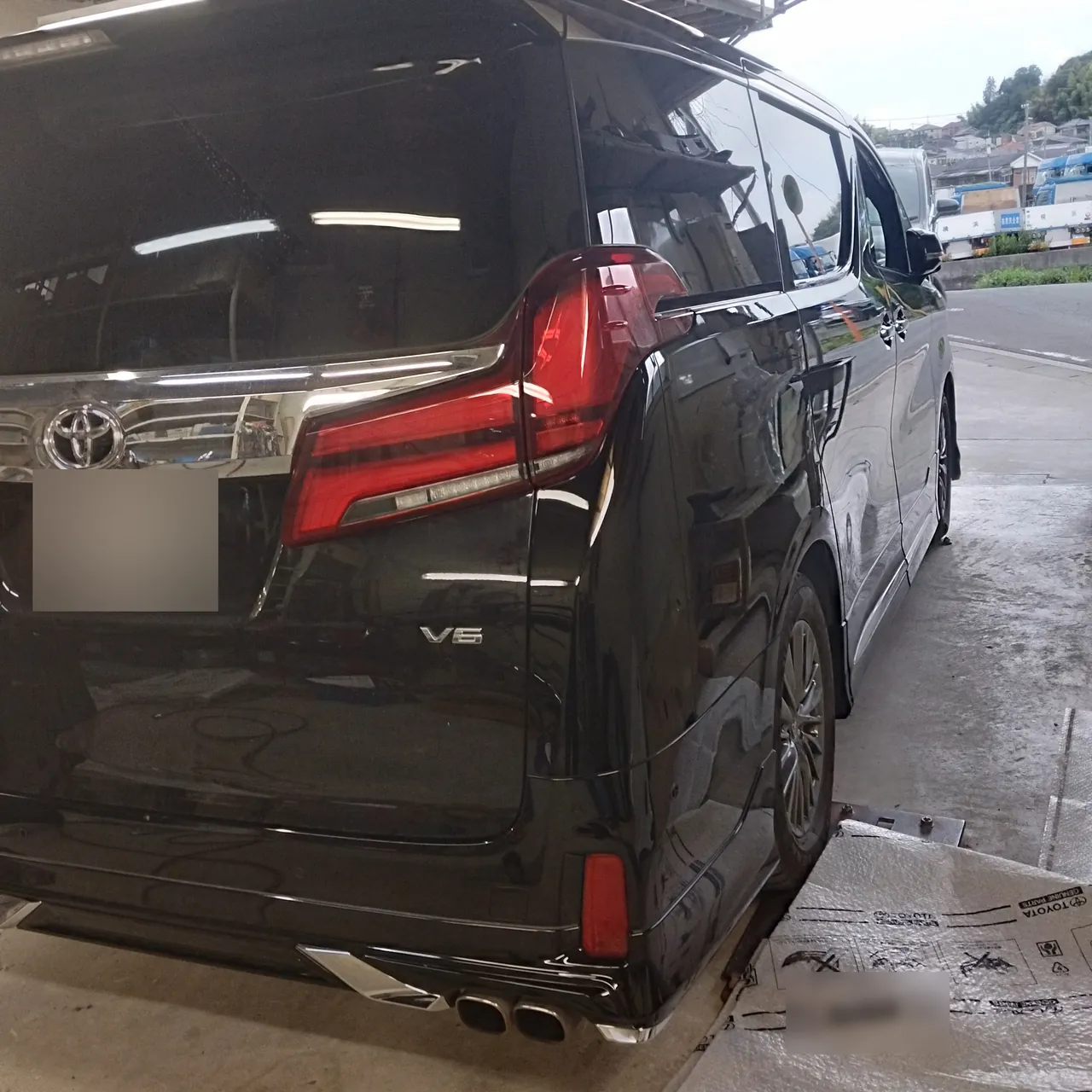

リヤバンパー、右のコーナーバンパー、塗り終えたリヤスカートを取り付けて、右後ろの角が仕上がりました。右斜め後ろから見ると、テールランプの下から反射板、マフラーの横のメッキの飾りまで部品が並び、お引き取りのときに緑のテープが集まっていた角も、すっきりした後ろ姿に戻っています。

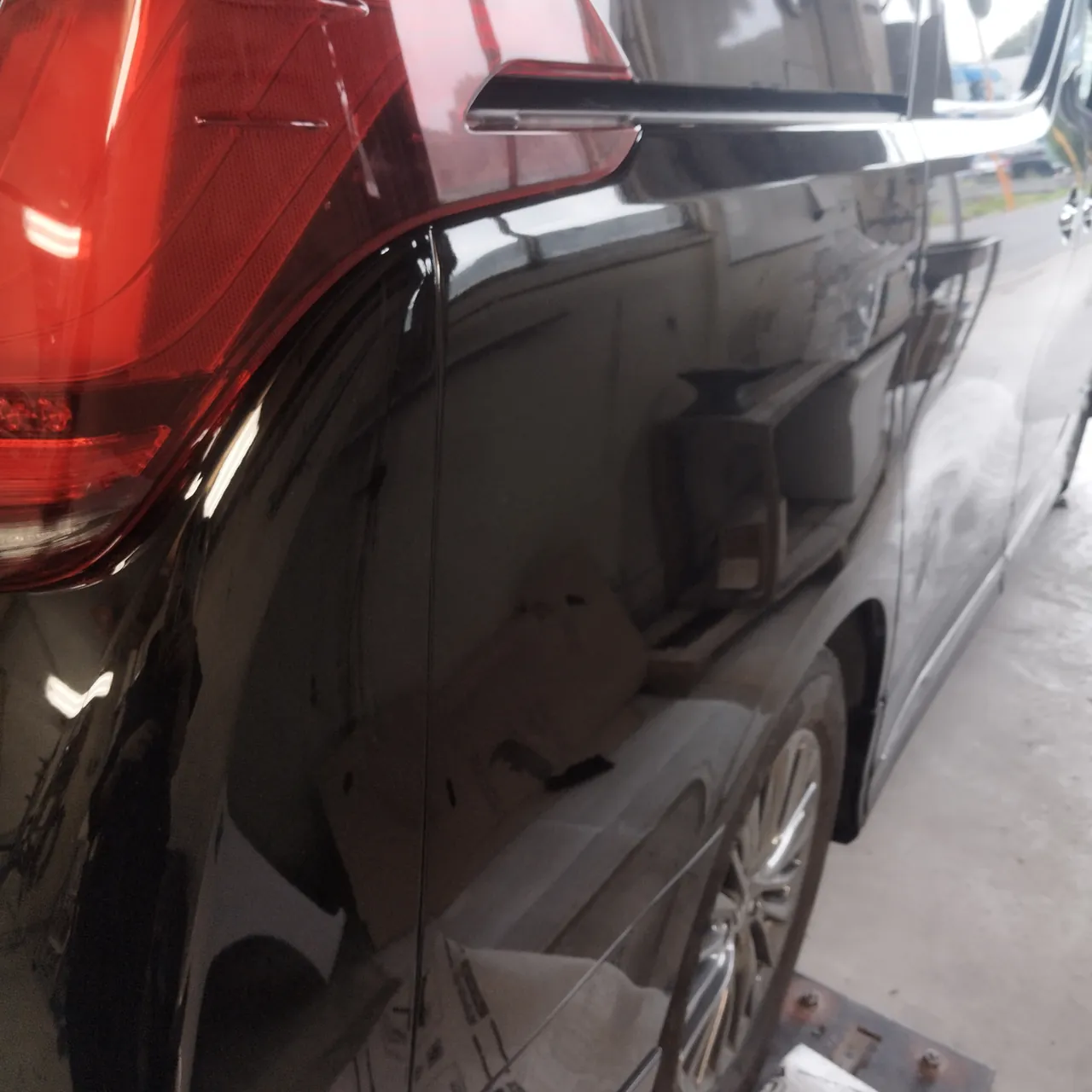

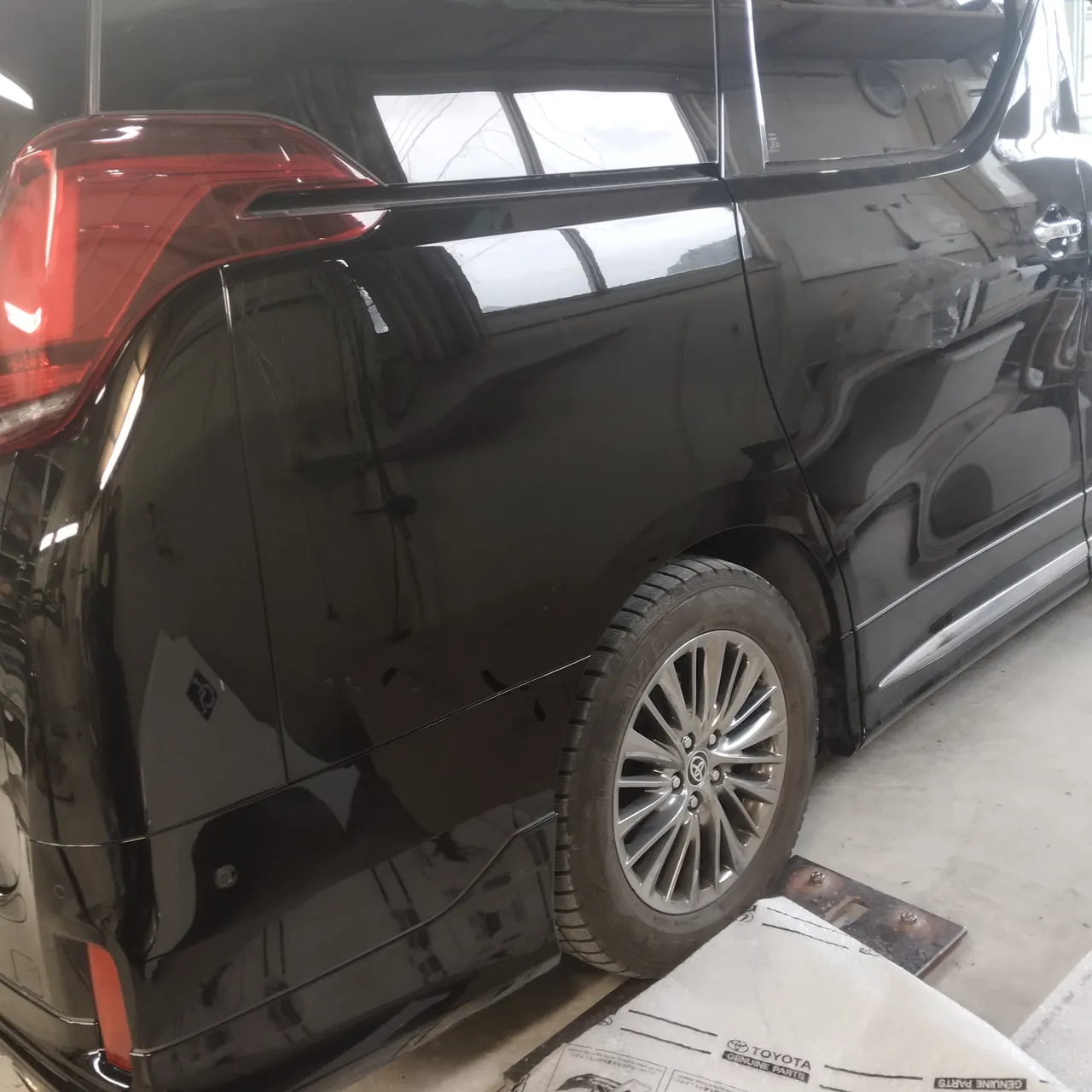

左の写真は右側面の後ろ半分です。塗り直したクォーターが、スライドドアの後ろから車体の後ろの端まで、工場の窓の形を映しています。右の写真ではクォーターに近づいていて、テールランプの下の面にも照明と窓が映り込んでいます。

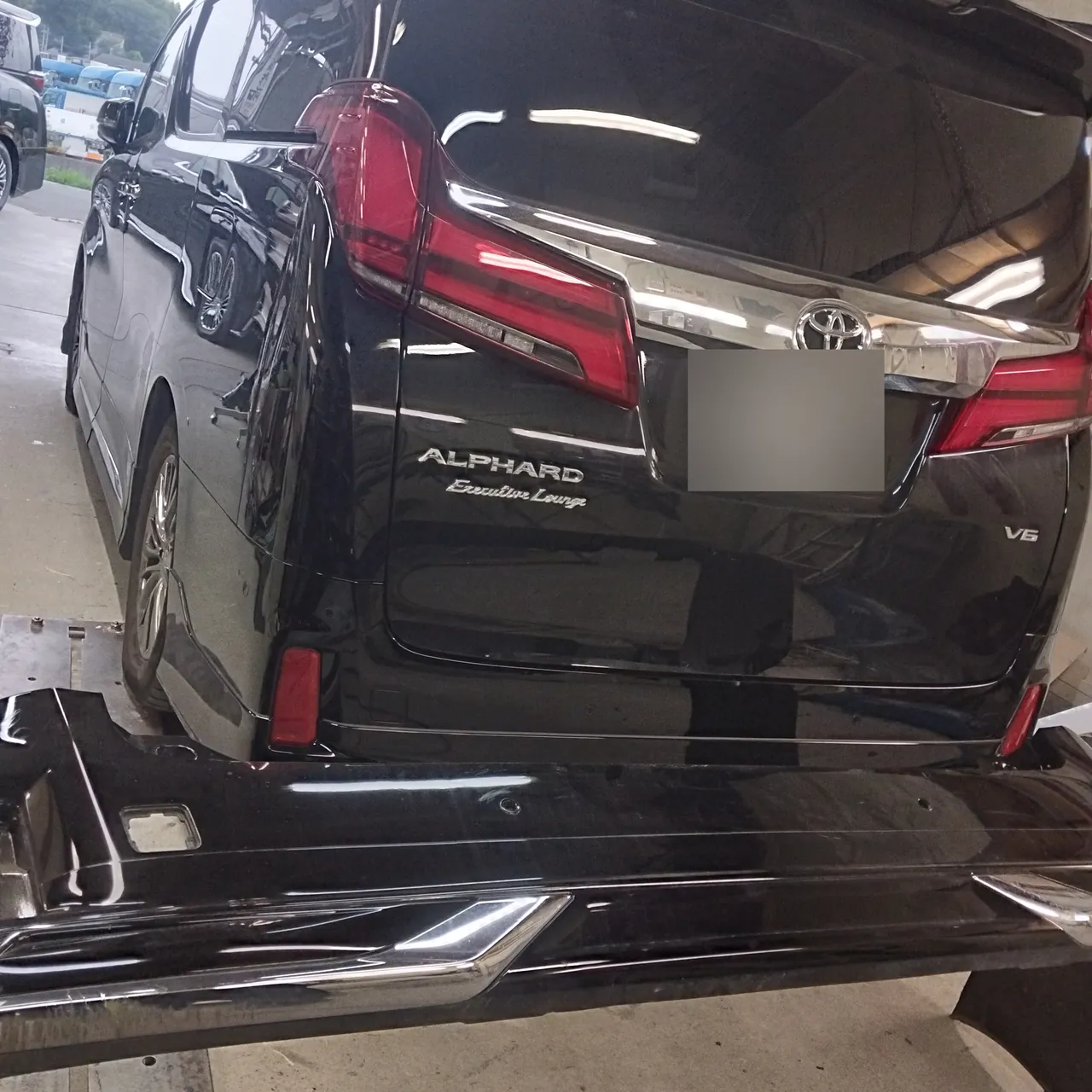

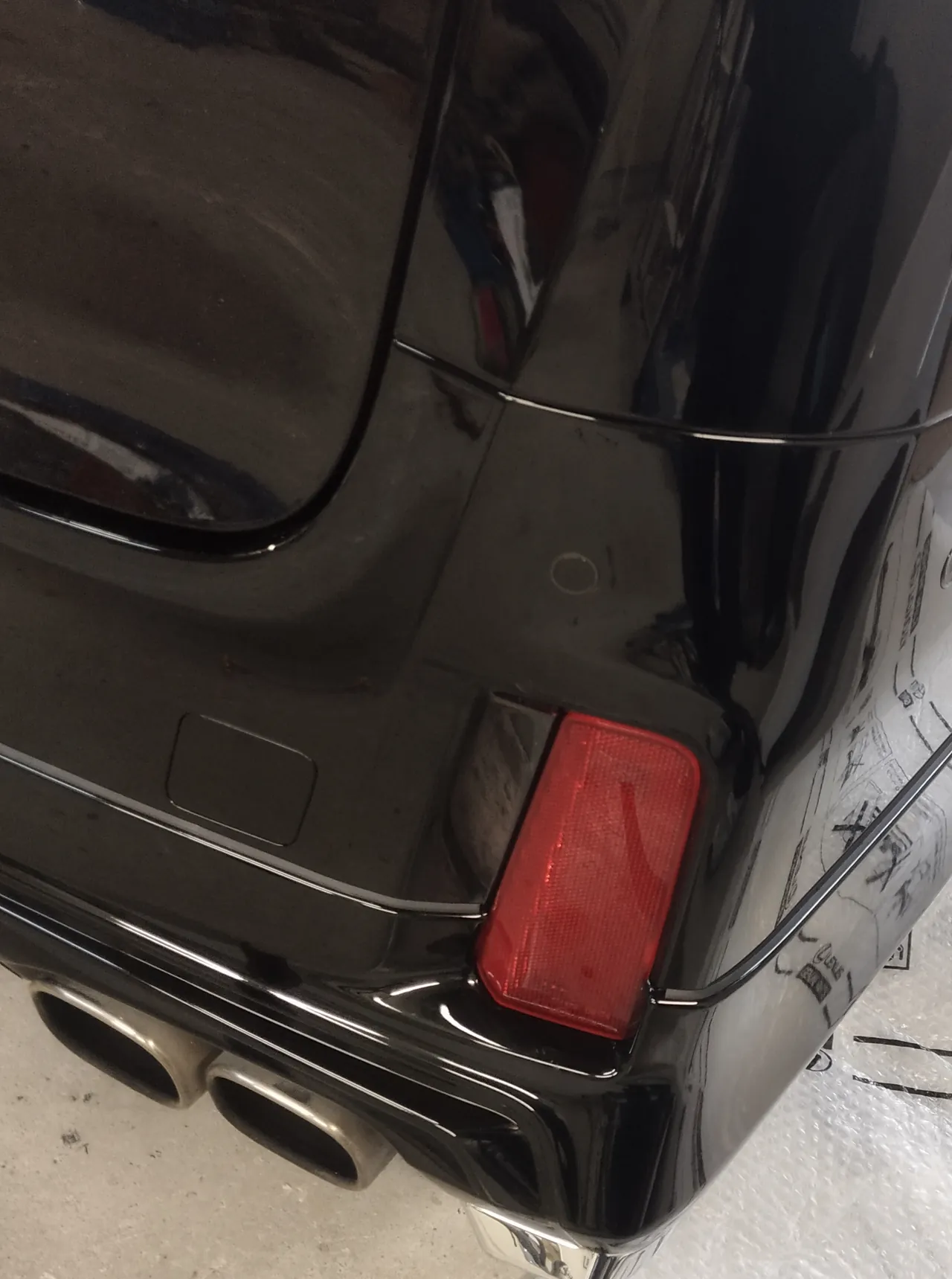

左の写真は右の角を後ろ寄りから見たところで、反射板のまわりから角の下の端まで部品が収まっています。右の写真は完成の姿を後ろから撮ったもので、手前の床に置いてあるのは車から外した元のリヤバンパーで、モデリスタのメッキの飾りが付いたままになっています。
診断機と角度計｜組み上がったあと、画面と数字で確かめる

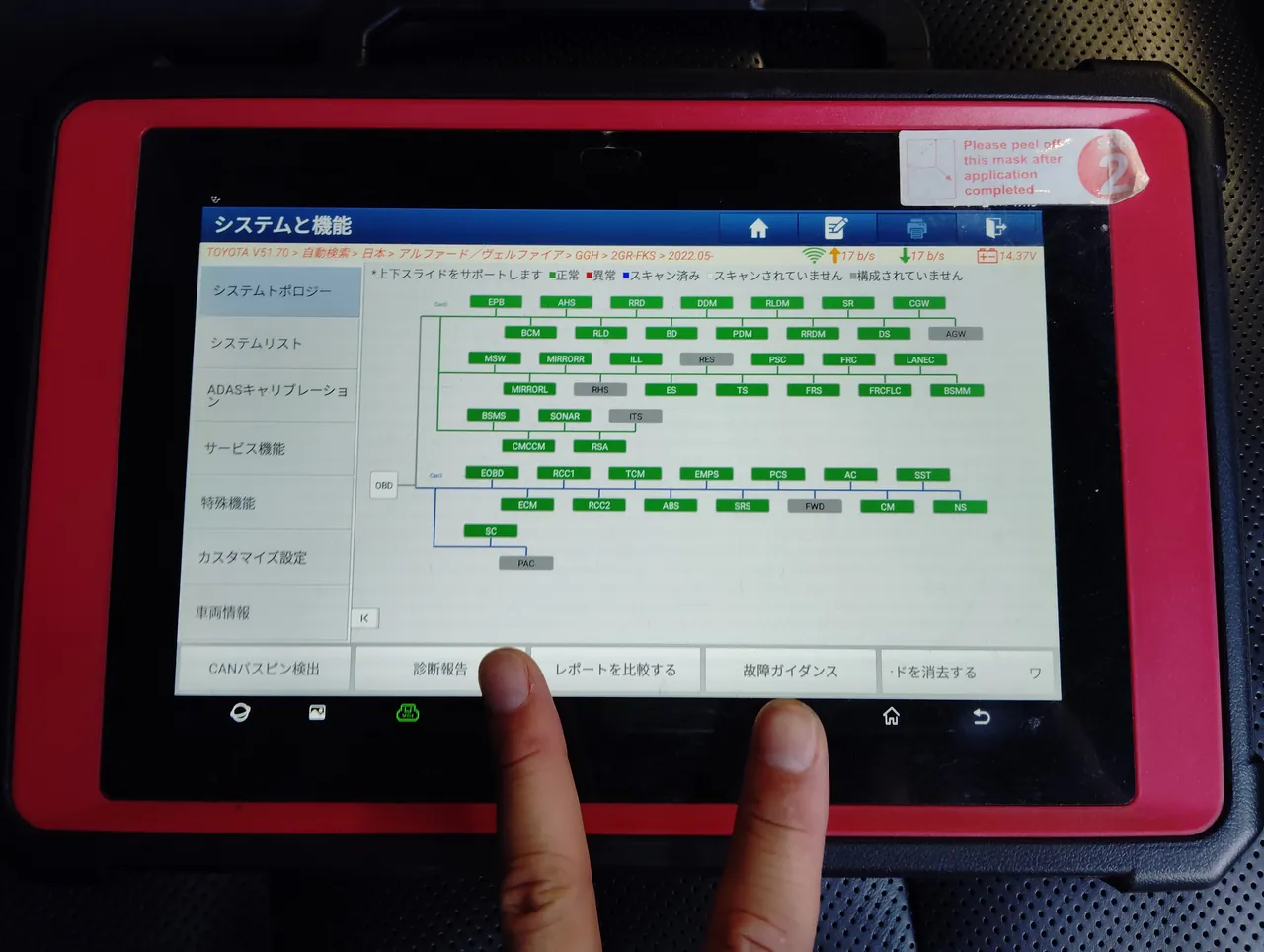

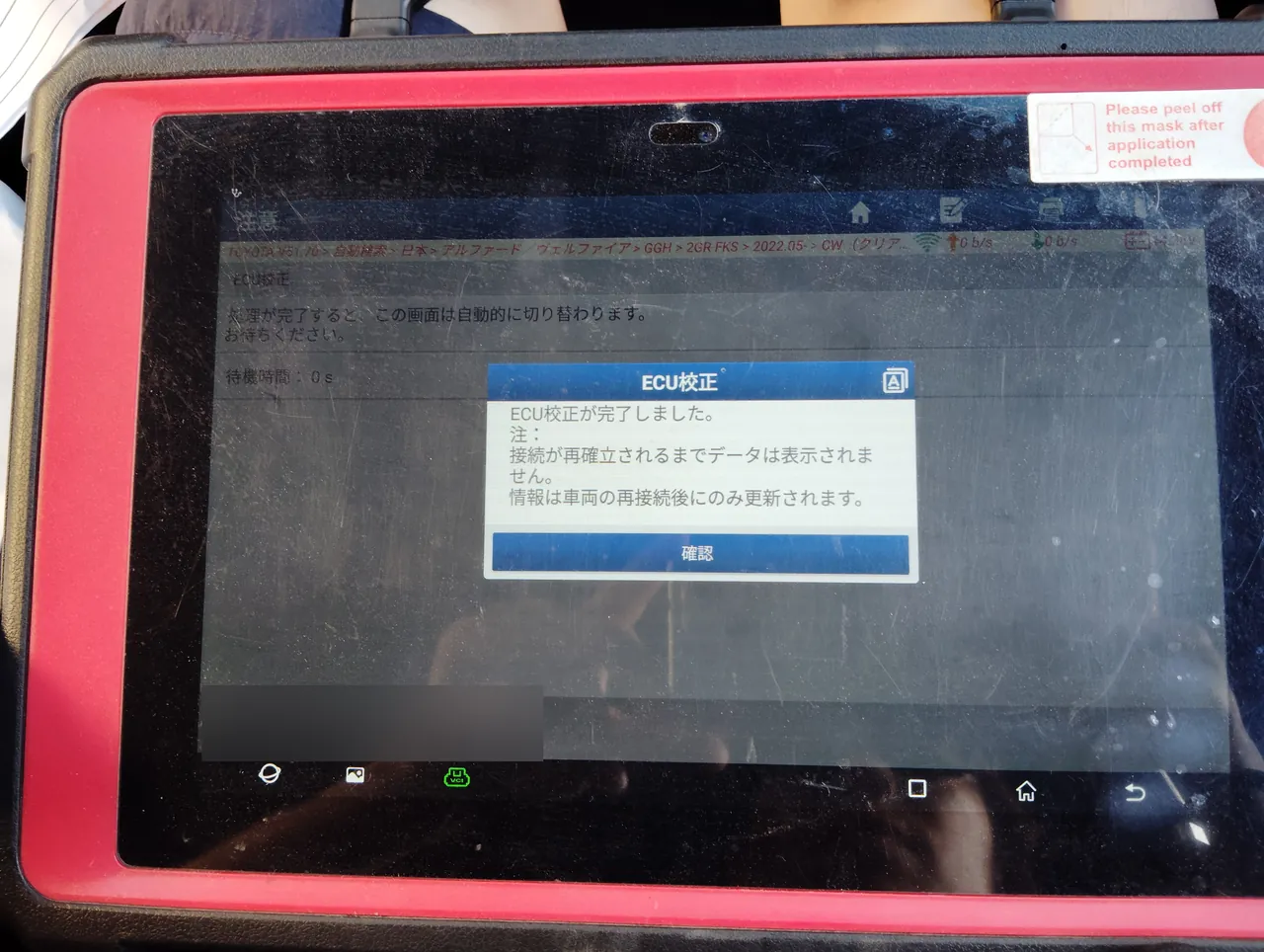

組み上がった車には診断機をつなぎました。写真に残る画面のひとつは、車のシステムを箱の図で並べた「システムと機能」の一覧です。上の段には「アルファード／ヴェルファイア」「GGH」「2GR-FKS」と、自動検索で読み取った車の情報が出ています。凡例では緑が「正常」、赤が「異常」で、見えている範囲の箱は緑と灰色だけでした。別の写真の「ECU校正」の小さな窓には、1行目に「ECU校正が完了しました」の文字が出ています。

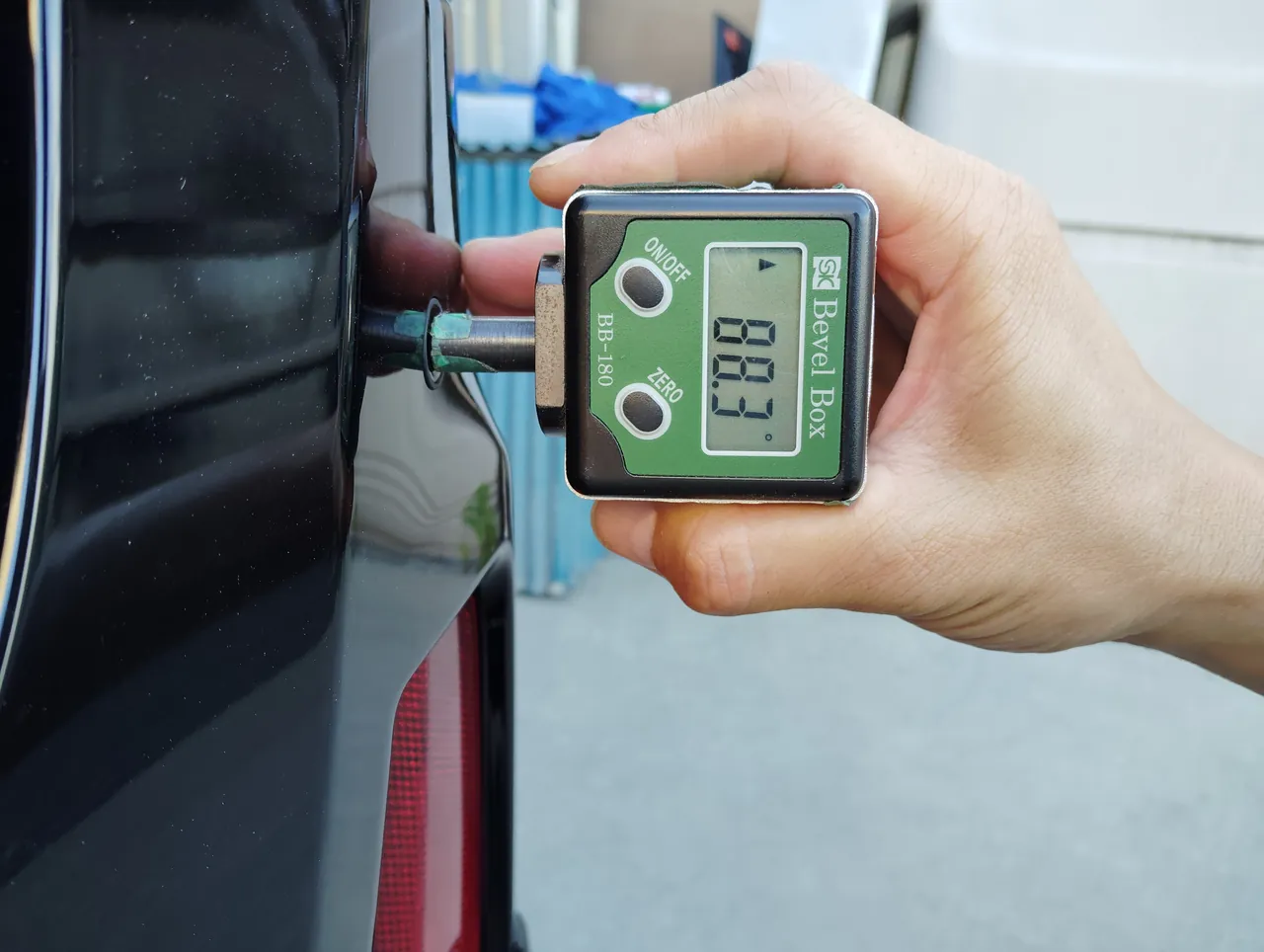

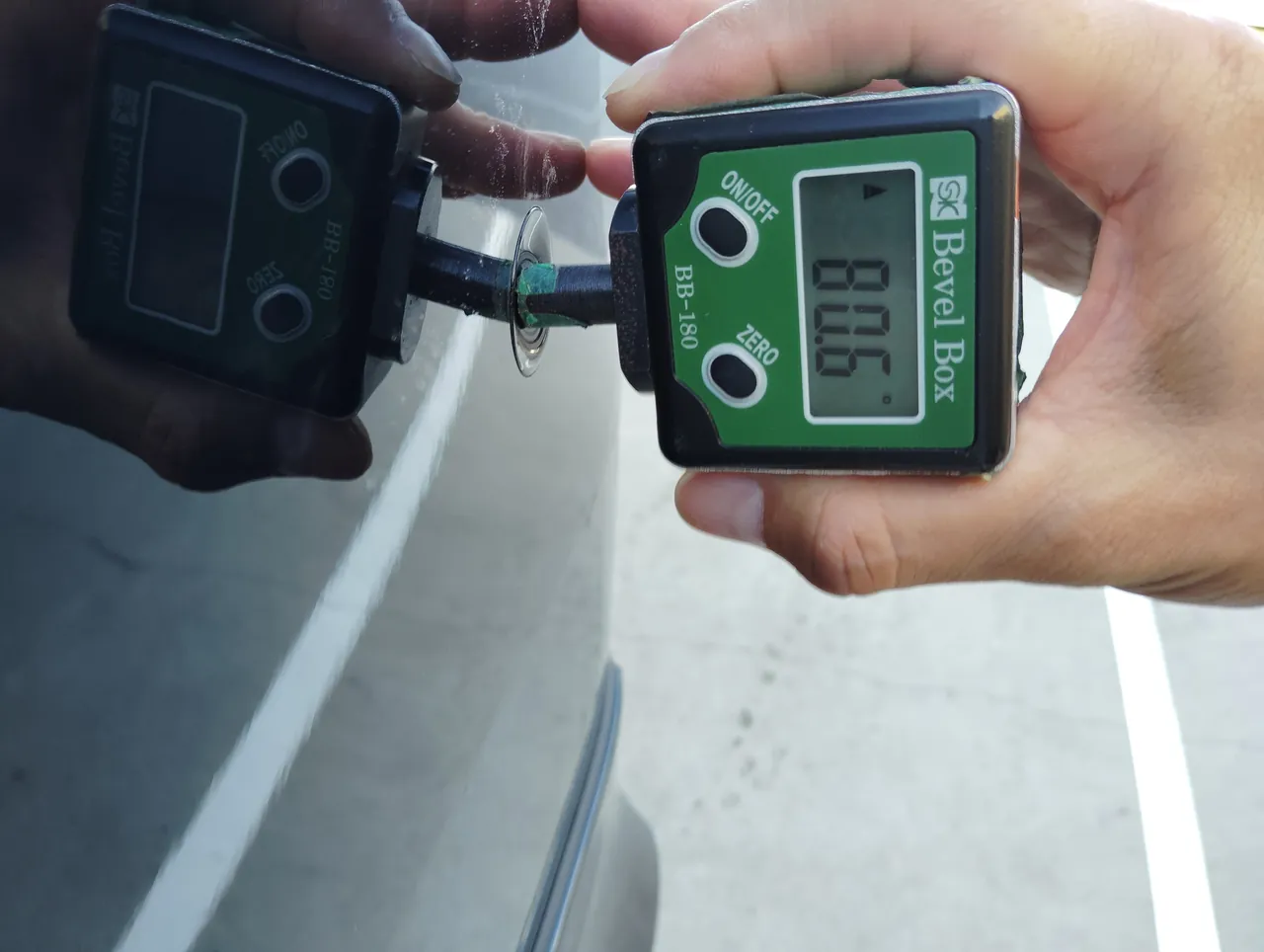

もうひとつ写真に残っているのが、緑の文字盤の小さなデジタル式の角度計で、本体には「Bevel Box BB-180」の文字があります。角度計の軸を車体の丸い部品に当てた写真は6か所分あり、写真を載せた2か所の表示は80.6°と88.3°、残りの4か所は81.5°、82.8°、85.4°、79.9°でした。下の写真は、診断機の「システムと機能」の一覧、角度計の80.6°、88.3°、「ECU校正」の窓の順です。
ケービーエスは自動車特定整備事業の認証工場で（関東運輸局・第2-5680号）、電子制御装置整備も認証の範囲に入っています。
職人の技｜写真に残る、角の修理の段取り
右後ろの角の修理を、作業の順に5つの段取りに分けて並べます。
① お引き取りの日から、傷の一つ一つに印 お引き取りの日の写真から、傷のある所の一つ一つに緑のテープがあり、後輪の前に立てた目盛りの棒も一緒に写っています（入庫時の傷の写真）。工場に入れてからも、同じ角を近くで撮り直しました。
② バンパーと角の部品を外してから リヤバンパーと右のコーナーバンパーを外し、クォーターの下の端まで出してから作業に入っています（分解の写真）。直す場所は、テープで四角く囲んでから研いでいます（研ぎの写真）。
③ 境目で区切って、クォーター1枚を塗る 右リヤクォーターは、スライドドアとの合わせ目、後輪のアーチ、車体の後ろの端というパネルの境目でテープを貼り、車全体をビニールで包んでから塗りました（マスキングの写真）。
④ 素地のエアロは、車から離して単体で 素地で届いたモデリスタのリヤスカートは、スタンドに載せて車体と同じ202に塗りました。上に重ねたのは、耐スリ傷タイプのイージスのクリヤーです（スカートと塗装の写真）。
⑤ 診断機の画面と、角度計の数字 組み上がった車を診断機につなぎ、「ECU校正」の窓に完了の文字が出たのを見ています。デジタルの角度計でも6か所の角度を読み取りました（診断機と角度計の段の写真）。
職人の想い｜後ろ姿の一か所だけが、浮いて見えないように
黒い30系アルファードの後ろ姿には、テールランプの赤やモデリスタのメッキが並び、角の一か所の傷みでも目に入りやすくなります。今回は、取り寄せた部品、塗り直したクォーター、素地から塗ったスカートが、その角で隣り合いました。新しく付けた部品と元からの車体が、一台の後ろ姿としてなじんで見えるところまで整えて、角の修理を終えるようにしています。
代車のご相談｜40系アルファードのエグゼクティブラウンジも
今回のお車は、7人乗りの30系アルファードです。勝田レンタカーには、同じアルファードの40系でエグゼクティブラウンジのハイブリッドとPHVがあり、SUVならランドクルーザー250や新型フォレスターもあります。
当社ではレンタカー登録（わナンバー）の車両を200台以上保有しています。乗る人数や普段の使い方をお聞きして、空き状況を確認しながらご案内します。
ご用意できる車種は、保険の内容・事故の状況・空き状況によって変わります。特定の車種を必ずご用意できるとは申し上げられませんので、まずはご相談ください。
勝田レンタカー｜40系アルファード2台とSUVの2台
40系アルファード エグゼクティブラウンジHV（令和7年式）の代車ページへ
40系アルファード PHV エグゼクティブラウンジの代車ページへ
まとめ｜V6の30系アルファード、右リヤの角を部品交換と1枚塗装で
今回の30系アルファードは、右後ろの角のリヤバンパーとコーナーバンパーを取り寄せた純正部品に替え、右リヤクォーターをパネルの境目で区切って202で1枚塗り直し、素地のモデリスタのリヤスカートも同じ色に塗って取り付けた事例です。組み上がったあとは、診断機と角度計でも確かめました。
後ろの角は、バンパー、コーナーの部品、エアロ、車体のパネルが一か所に集まる場所です。ケービーエスでは、どの部品を取り替え、どこを塗り直すのかを、傷の位置を見ながらご説明しています。
エアロの付いた黒いアルファードの角の傷も、まずは今の様子を見せてください。お引き取りのご相談も含めて、お気軽にお問い合わせください。
